CST天线仿真添加匹配电路操作

方法一

在仿真运行完成后，点击Schematic窗口，在Home功能栏中点击External Port图标添加电路激励端口。在Block Selection Tree窗口中点击Circuit Elements选项添加匹配电路器件。

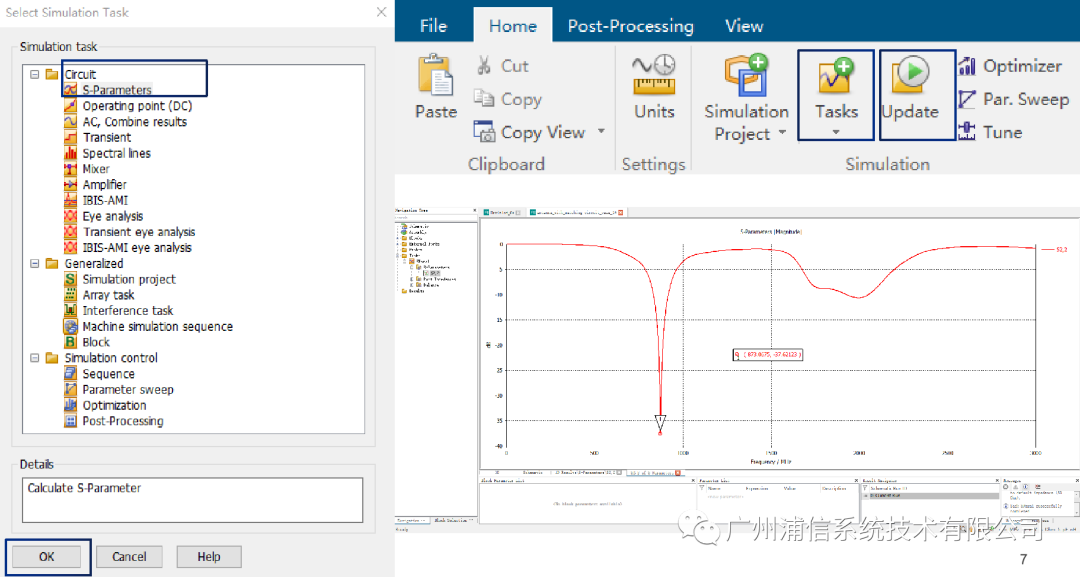

在Home功能栏中点击Tasks图标，在弹出来的Select Simulation Task窗口中，点击S-Parameters选项，点击OK；点击Update图标，运行电路分析，更新后的S参数在导航树下Tasks文件夹可以查看。

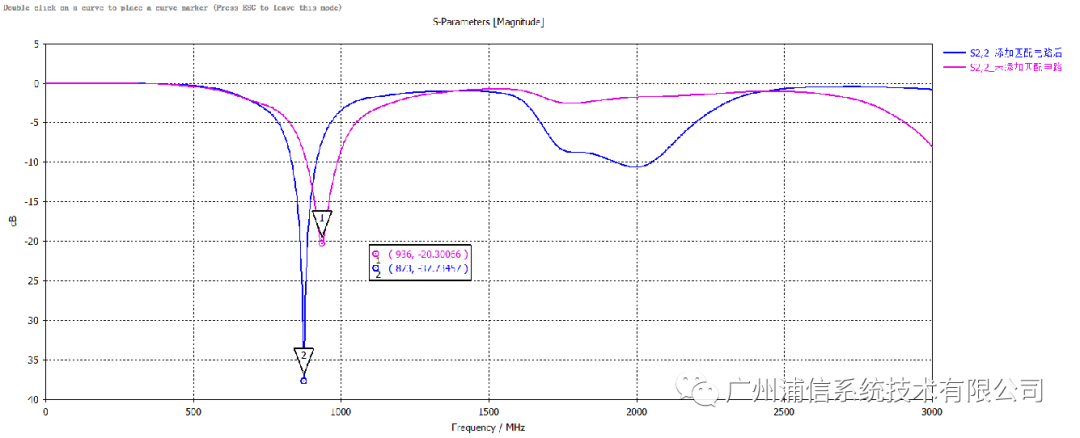

将添加匹配电路前后的S参数曲线拷贝到同一个文件中，可以查看添加匹配电路对结果的影响 。

方法二

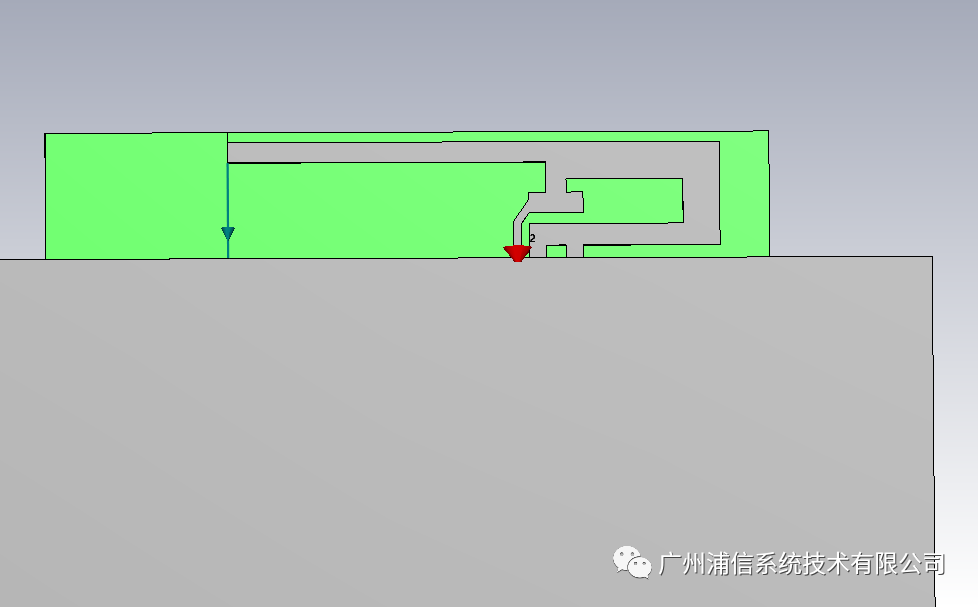

在运行仿真分析前，点击Lunped Element图标，以添加集总元件的方式添加天线匹配电路，点击Simulation图标运行仿真分析，得到的结果表示带有匹配电路的分析结果。

方法三

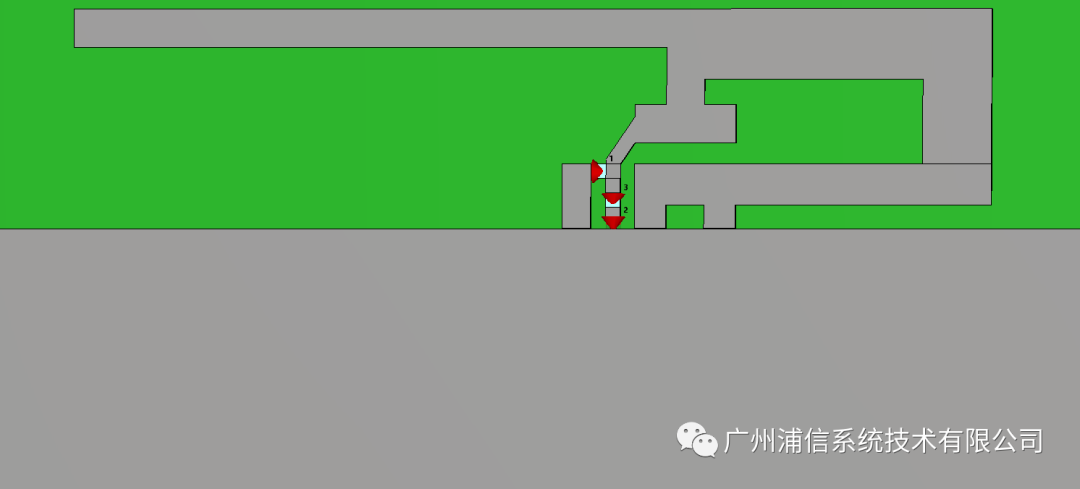

在运行仿真分析前，点击Discrete Port图标，在天线馈电处添加多个离散激励端口，点击Simulation图标运行仿真分析，点击Schematic窗口，我们每添加一个激励端口，Schematic窗口的“黑匣子”都会对应地添加一个PIN脚，此时我们再参照方法一的方式添加匹配电路，更新设置，所得的结果便是带有匹配电路的分析结果。

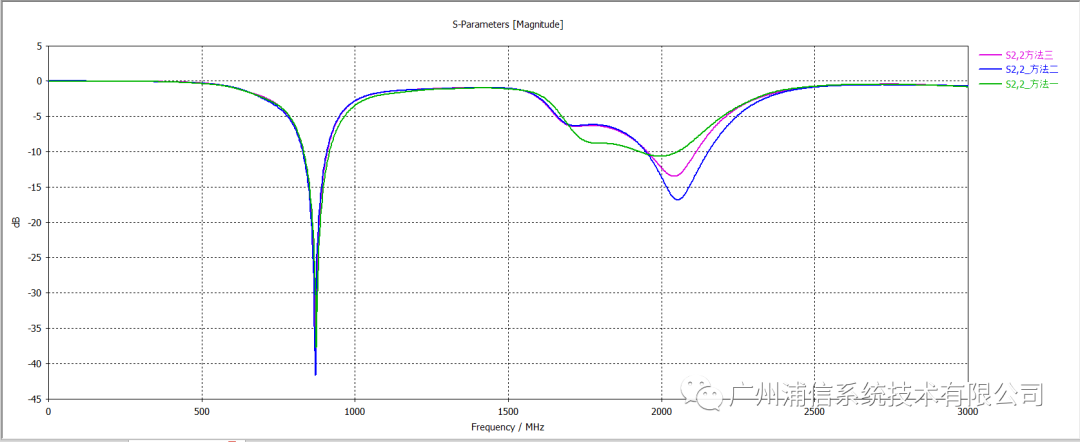

我们将方法一、方法二和方法三添加匹配电路的仿真结果拷贝到同一个文件中，可以看出三种方法得出的结果趋势基本是一致的。

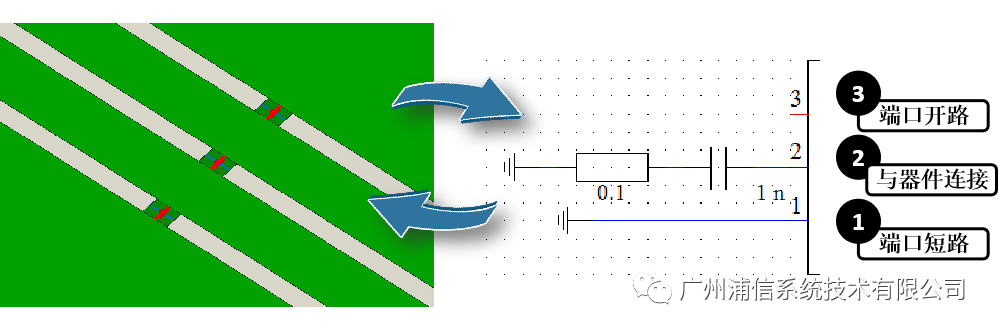

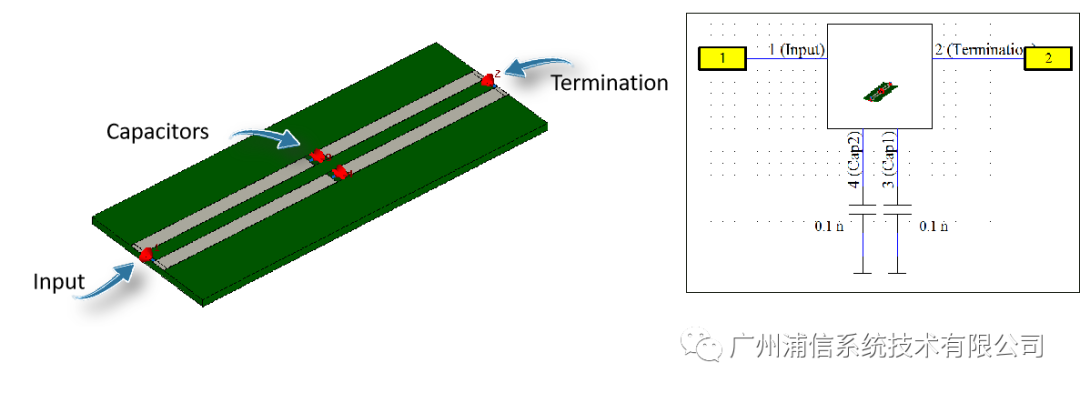

注意PIN1和pin3所连接器件末端的GND符号，其作用是连接到MWS端口另一侧的金属上。等同于把电路中的器件加载到MWS端口位置；读者可以参考下面两个例子理解它们的连接意义。

此外，我们在匹配电路添加CST自带的器件都是理想的器件，读者若想进一步模拟匹配电路的实际情况，可在CST中导入SPICE文件，我们也会在后面的公众号文章中更新CST导入SPICE文件的方法。
