如何导出Abaqus变形后的几何模型到CST仿真
导语：最近有用户问到想要实现Abaqus到CST的联合仿真，如何才能将Abaqus变形后的几何模型导到CST仿真呢？这次我们请了Abaqus的同事给大家详细介绍整个导出过程。
电磁器件往往也会受到力的作用并发生变形，对于变形比较显著的情形，需要基于变形后的几何构型进行电磁场分析。如果器件的力学变形不受电磁场的影响，则为单向耦合问题，可以先做力学分析，在变形的基础上进行电磁场分析。
Abaqus软件是一款功能强大的有限元分析软件，可以对各类结构做力学变形分析。本文介绍基于Abaqus进行力学分析并导出变形后的几何模型，以供CST等电磁分析软件使用。可以按照以下步骤进行：
【Step 1】：创建Abaqus分析模型并求解
这里以悬臂梁模型为例，在Abaqus中建立完整的有限元分析模型，并提交计算。对于变形较大的问题，建议在分析步中开启几何非线性选项。

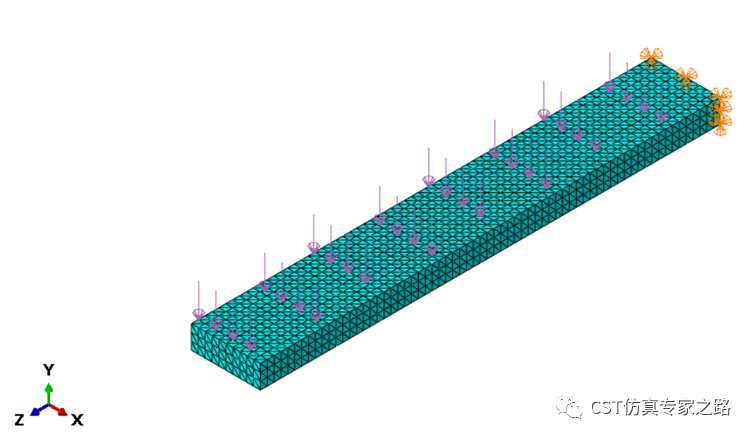

悬臂梁有限元分析模型
【Step 2】：在Abaqus后处理中查看结果并导出变形后的模型
在Abaqus后处理中查看变形、应力等结果，确定得到的结果是合理的。然后在变形的绘图状态下，在菜单栏上选择【Plug-ins】-> 【Tools】-> 【STL Export…】，弹出【STL Export】对话框，将变形后的模型保存为STL文件。注意这里需要使用Abaqus 2022版本。

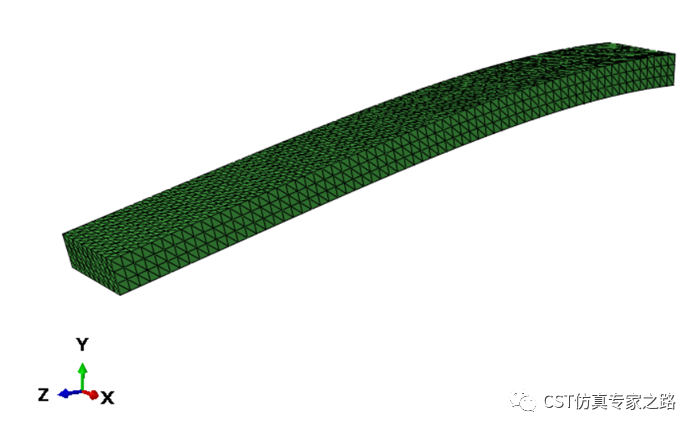

悬臂梁位移结果

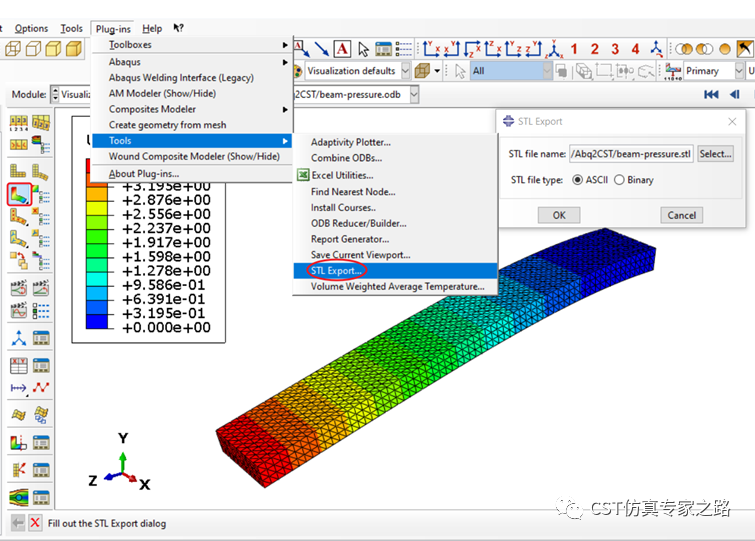

在变形后绘图状态下保存为STL文件
【Step 3】：在Abaqus前处理中检查STL文件
在Abaqus前处理中导入刚才得到的STL文件，检查文件数据是正确的。需要注意STL文件的模型与Abaqus分析模型的网格和单元类型相关。

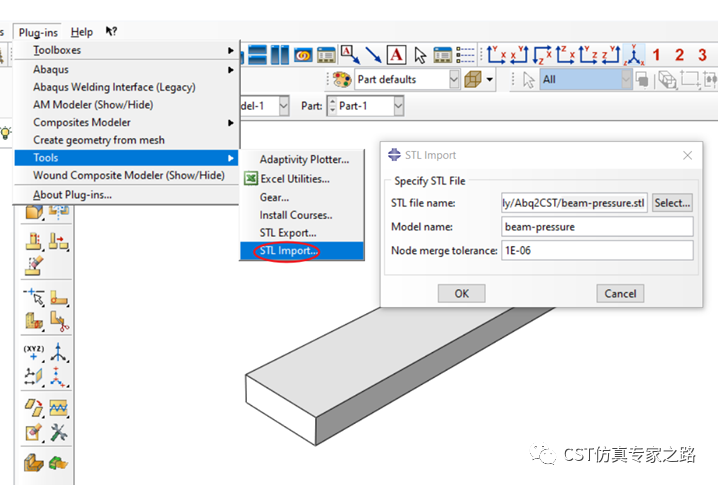

导入STL文件
STL文件格式（STereoLithography）是由3D Systems公司于1988年制定的一个接口协议，由多个三角形面片的定义组成，每个三角形面片的定义包括三角形各个定点的三维坐标及三角形面片的法矢量。
STL文件中的模型
【Step 4】：基于变形后模型进行电磁分析
在CST中导入STL模型，即变形后的模型，在此基础上做电磁分析。也可以采用SolidWorks等工具，将STL转换成step等格式的几何模型，再导入CST中进行分析。

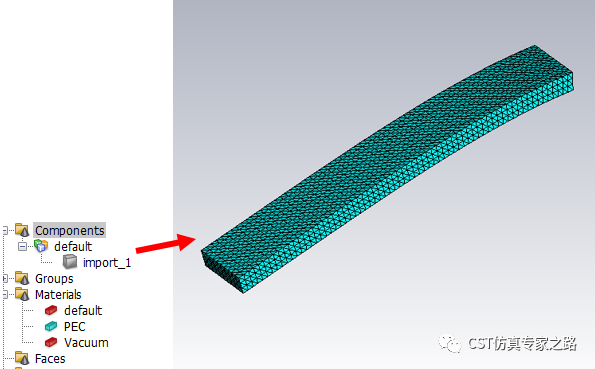

导入CST的模型
不同于使用inp格式，这里导入STL文件，软件将其识别为实体，可进行材料设置和剖网格等操作。为方便演示，模型设为介质材料，分别看一下六面体和四面体网格。

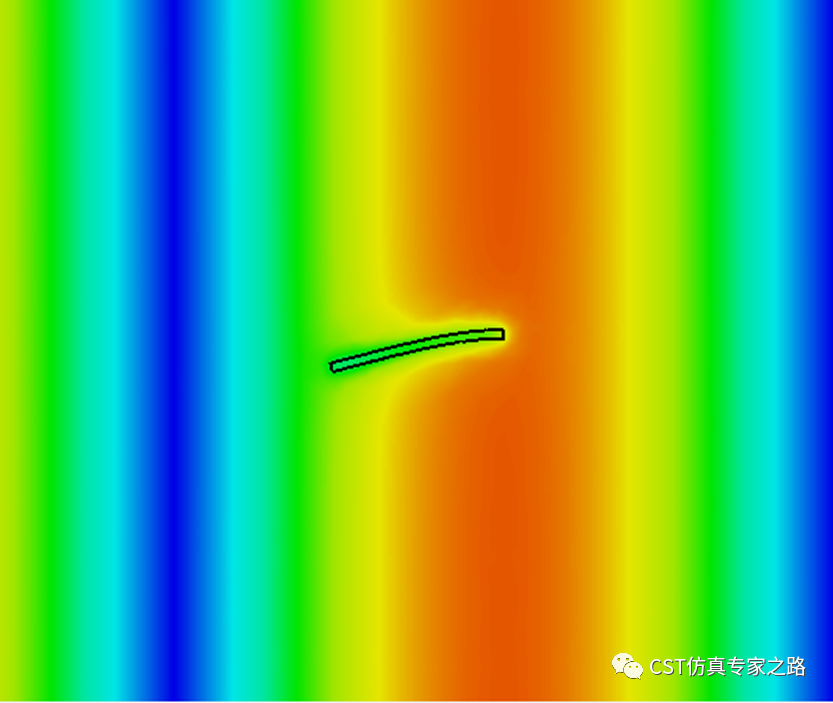

加个平面波和监视器看看：
总结：
本文介绍了基于Abaqus进行力学有限元分析得到器件的变形，然后将变形后的构型导出为STL格式的几何模型，在CST中导入该模型并进行电磁场分析，为结构-电磁的顺序耦合分析提供了一种路径。
