CST多层结构折弯建模操作
来源：广州浦信系统技术有限公司
更新时间：2024-06-23
阅读：
多层柔性结构弯折分析，折弯半径5mm。
(1) 创建部件

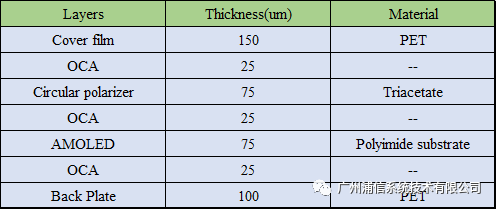

参考如下表格创建多层结构，厚度为0.475mm, 再切割成每层的厚度。

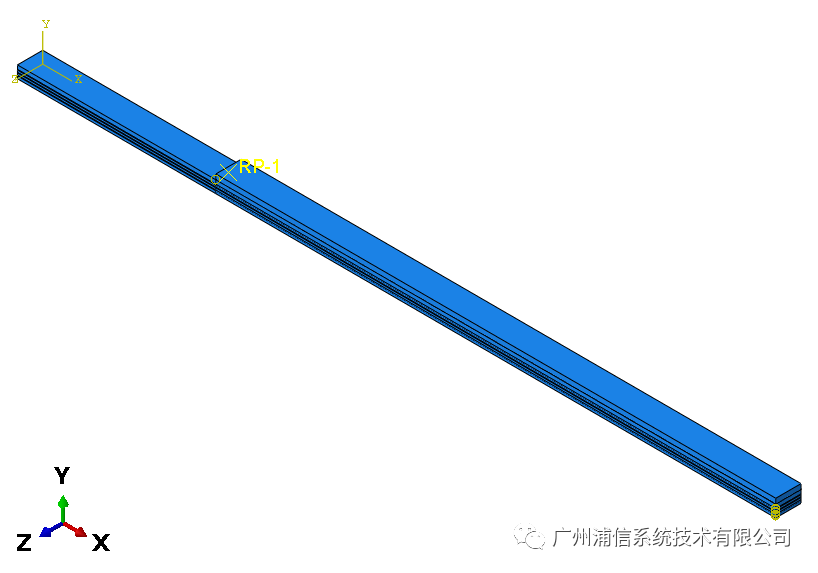

创建后的模型如图：
(2) 创建材料
材料数据参考文献《OpticallyClear Adhesives for OLED》，OCA材料采用Reducedpolynomial N=3超弹性材料模型。
(3) 部件装配

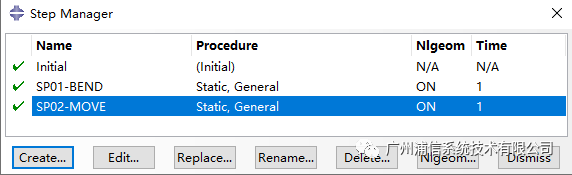

(4) 设置分析步
SP01-BEND：设置刚体部件绕参考点Rp-1沿着Z方向上转动1/4圆。
SP02-MOVE：参考点转动结束后，沿着X方向移动2.85mm。
(5) 绑定和约束

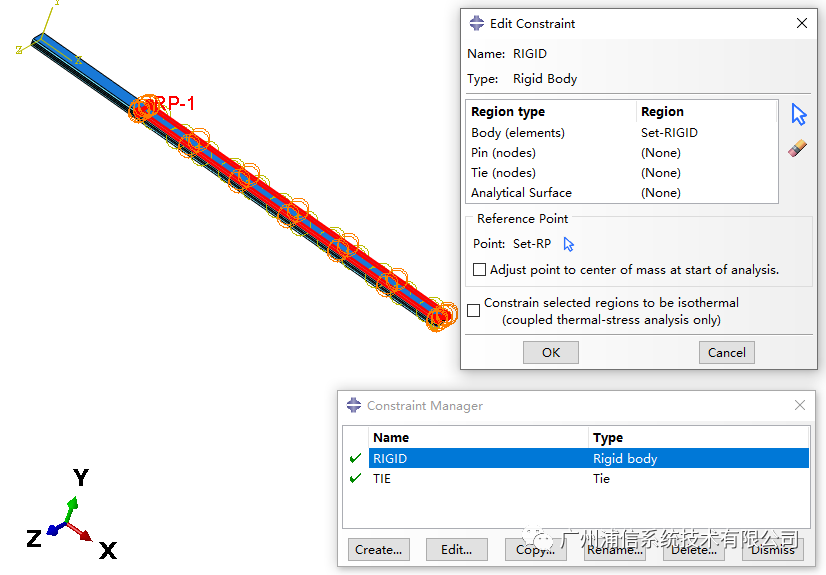

将转动部件约束成刚体：

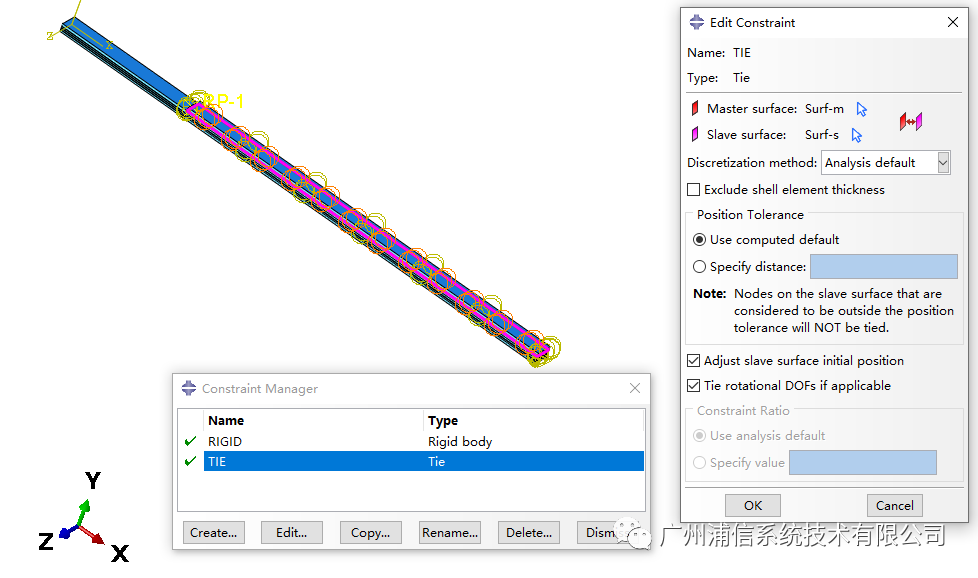

将刚体部件与Cover上表面绑定：
(6) 载荷和边界条件
BC-SYMM ：在模型左端添加对称约束条件；
BC-Rotate ：添加刚体转动1/4圆的强制位移；
BC-Move ：参考点沿X 方向平移的强制位移；
(7) 网格划分

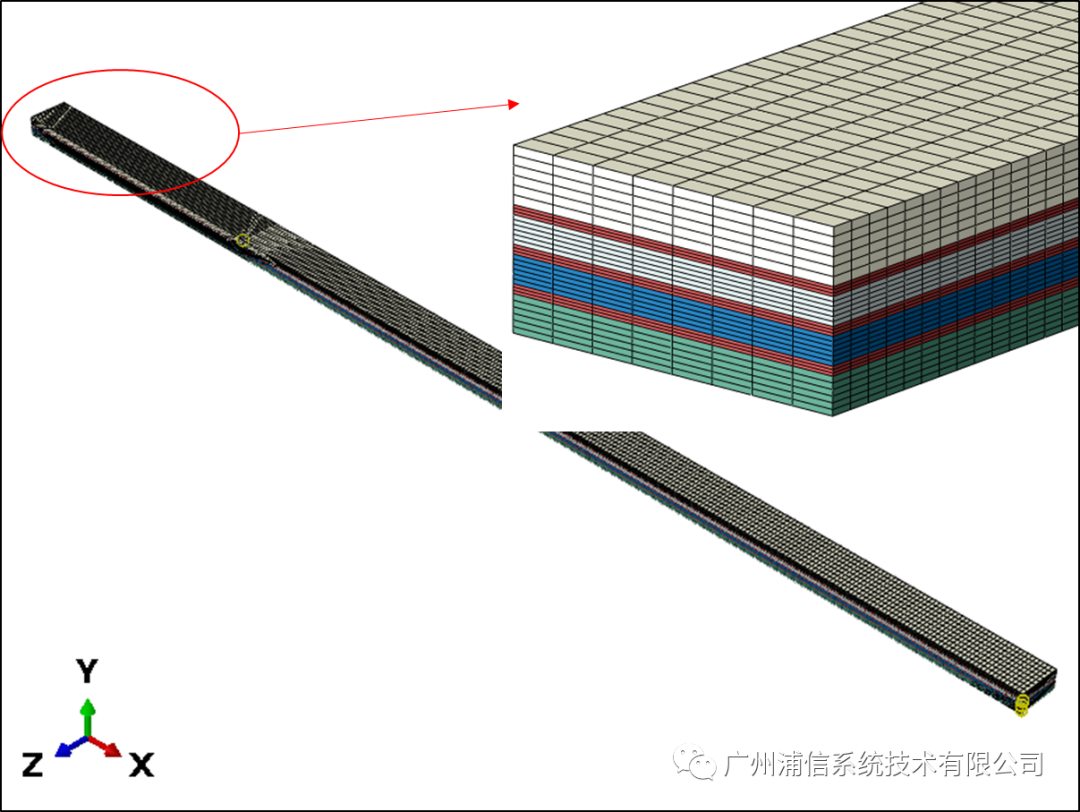

OCA层厚度方向上单元尽量划分3层以上，其OCA层的单元类型C3D8H，其他层的单元类型采用C3D8R，网格模型如图：
(9) 参考文献：
[1] 刘正周，廖敦明，可折叠OLED屏幕的弯折应力仿真, 液晶与显示，2018，33(7):555-560
[2] Joel T.Abrahamson, Hollis Z.Beagi,Optically Clear Adhesives for OLED
