本期解释PCB工作室一个高频问题,如何设置三端子电容。三端子电容由于其低ESL,结构紧凑等特点在一些追求性能的PCB中得到了大量应用。在用CST的PCBS评估PCB中,如何设置三端子电容来模拟电路板的性能,首先就要对三端子电容进行进行模型的设置,其实CST一直就具备这个功能。
CST的PCBS对PCB进行模型的流程中需要对器件进行模型设定,用户可以选择对同一类封装进行统一设定,也可以对个别器件单独设置。如下图所示:

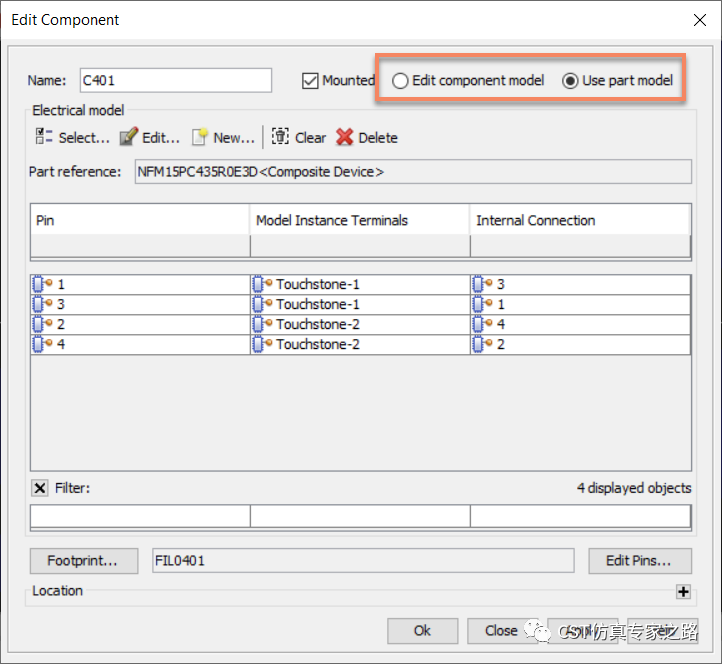

我们以单独一个器件需要设置三端子电容为例,首先打开下图中的C401,由于是一个三端子电容通常有四个pin:

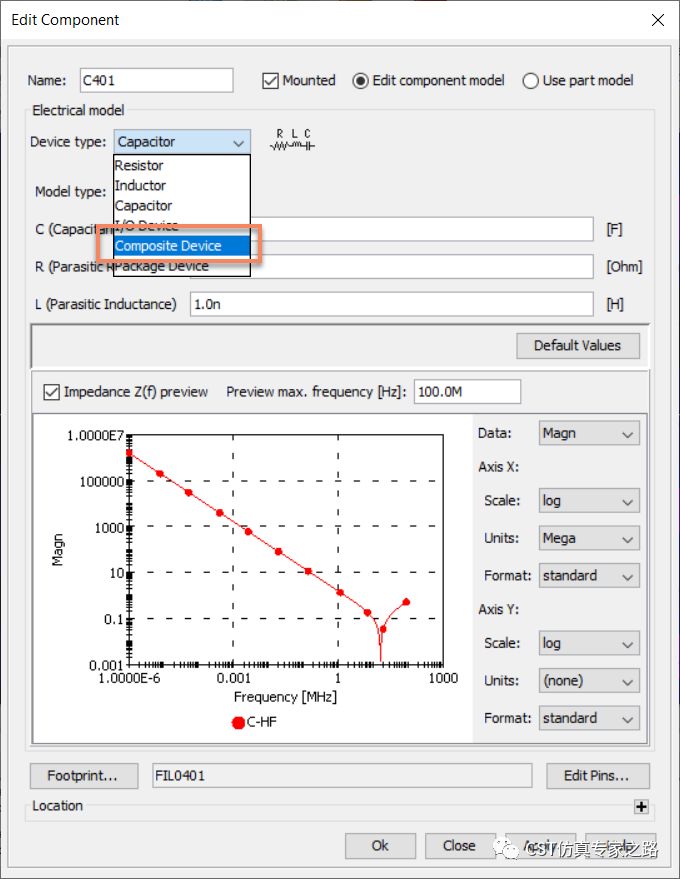

如果不用Part model(封装模型),就点击Edit component model。(上图中的结果其实已经设置完了三端子电容。)点击Composite Device,注意这是最关键的一步,由于是四个pin的三端子电容,所以这里需要用这个Device type。
点击Edit model,把器件网站上的Touchstone文件下载下来后加进去就可以了。

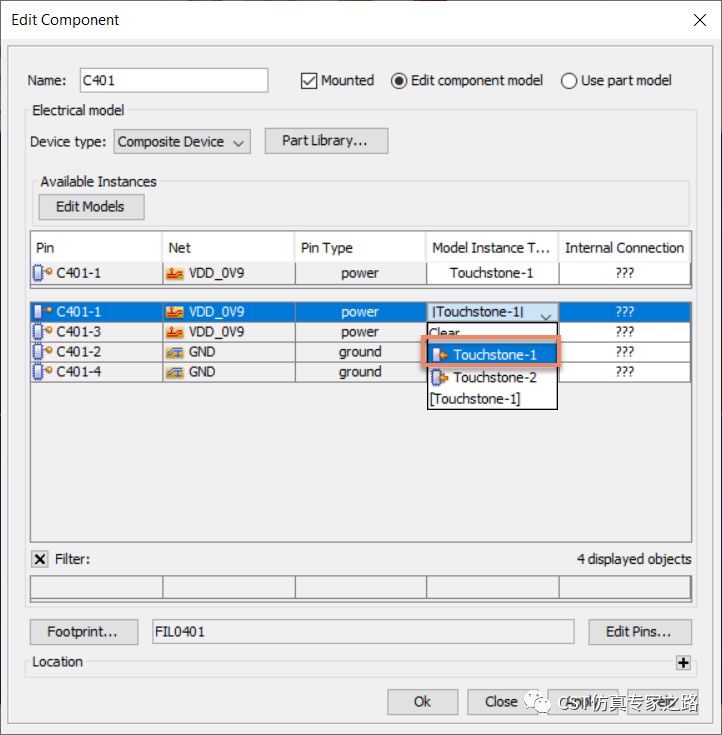

根据实际的关系,把S2p文件的1pin和2pin定义好,如下图所示:

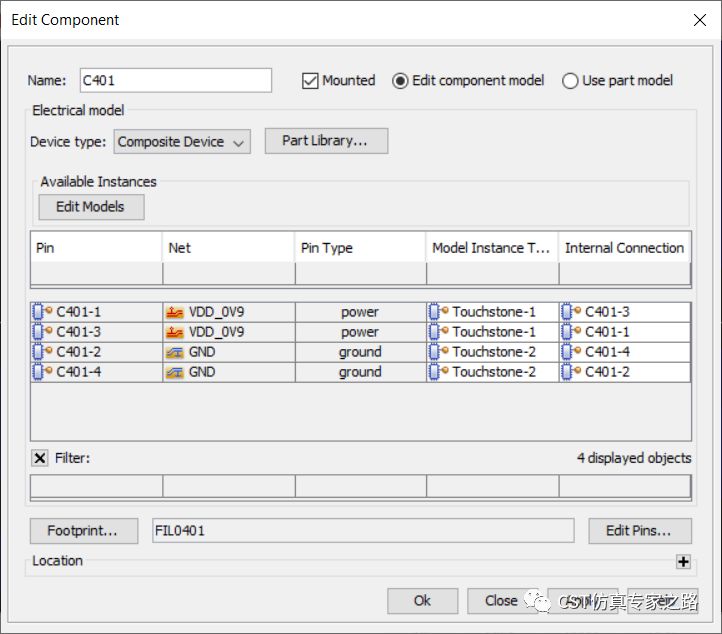

到这里就完成了这个C401器件的模型设置了。设置完成如下图所示:
