CST网格类型（六面体网格）
来源：OPERA仿真专家之路
更新时间：2024-06-23
阅读：

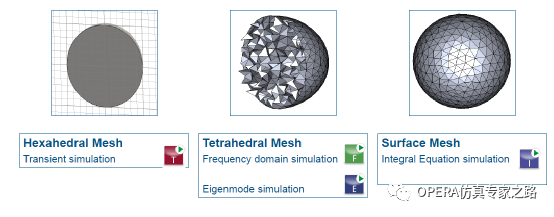

在CST中每种算法都非常适合特定类型的网格，如下所示：
Hexahedral六面体网格，瞬态模拟（T求解器）时采用
Hexahedral TLM传输线法时采用的网格划分
Hexahedral (legacy)调整网格密度
Tetrahedral四面体网格，频域模拟和本征模仿真（F求解器和E求解器）
Surface面网格，积分方程模拟（I求解器）
Hexahedral六面体网格，瞬态模拟（T求解器）时采用
网格查看，如下所示：
有关网格面的信息，网格单元的总数也显示在状态栏中。如下所示
预定义的组
在模拟中将忽略球体，但会考虑将其用于网格和边界框尺寸。
设定边界框尺寸时不考虑球体。在这种情况下，仿真中也不会考虑它。
时域算法的时间步长与最小单元网格成正比。最小单元网格越小，仿真时间越长。

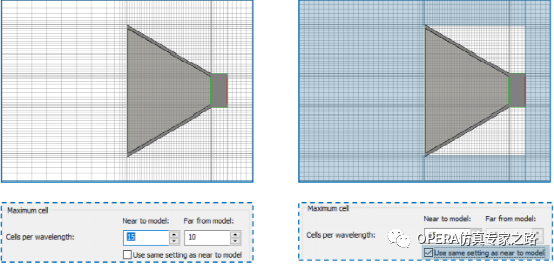

最大网格尺寸

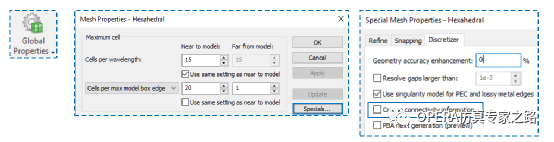

在全局网格设置中完成对结构所占区域的网格细化；
结构边界框定义细化区域。

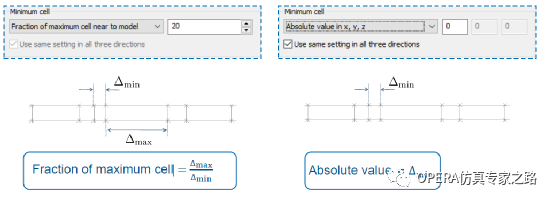

最小网格尺寸
可以设置绝对值或相对值。
自适应网格细化
默认情况下未启用

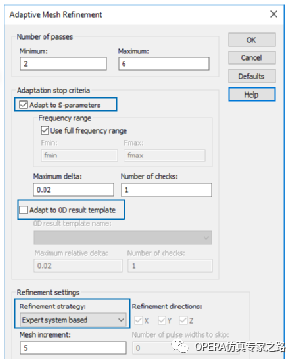

适应停止标准
S参数
0D结果模板
两种优化策略
基于专家系统
基于能量

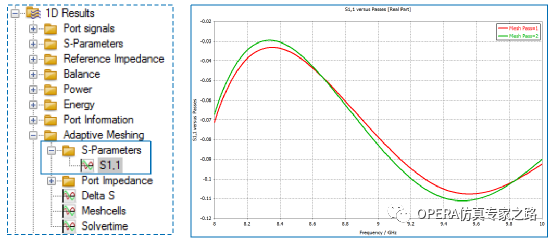

结果表明网格细化的演变

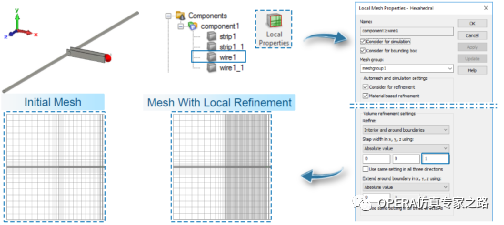

通过定义网格组或将对象分配给预定义的网格组，可以将局部网格设置应用于对象。

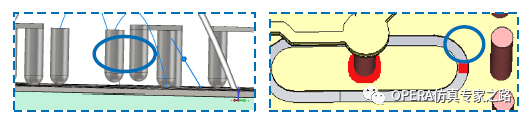

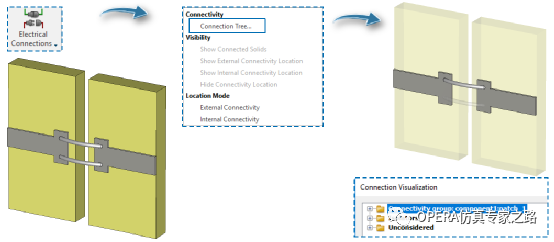

连接检查
连通性检查有助于检测由于CAD导入不正确，布局设计错误，网格划分粗糙等原因而导致的意外短路形状或意外连接形状。
它取决于求解器的选择，因此必须事先生成矩阵。
显示了与所选对象具有电连接的元素。
CST通过增强的材料近似技术扩展了数值算法
连续的材料分布（具有弯曲边界的对象）
具有简单“阶梯”近似的六面体网格
具有金属物体的PBA材料近似的六面体网格
六面体网格，TST材料近似于金属物体
