CST中，如何将均匀人体空心2D模型填充3D

CST BioModel 拓展包里有6个免费的人体模型，obe格式。C:\Program Files (x86)\CSTLibrary Extensions\BioModels 3.1\Homogeneous

但是导入CST后很多同学发现是空心的2D结构，空心的结构A-solver可以用，但是算SAR还是需要实心3D材料。

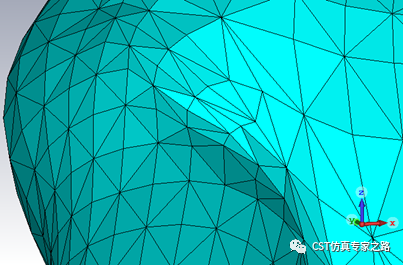

其实这几个模型不是封闭的空心，都有开口需要封死。重点是这个小开口在哪里呢？肉眼很快能找到的，建议赶紧去最强大脑吧。。。

Step 1. 这里用一个小工具，能快速检查并自动选出小开口的边：

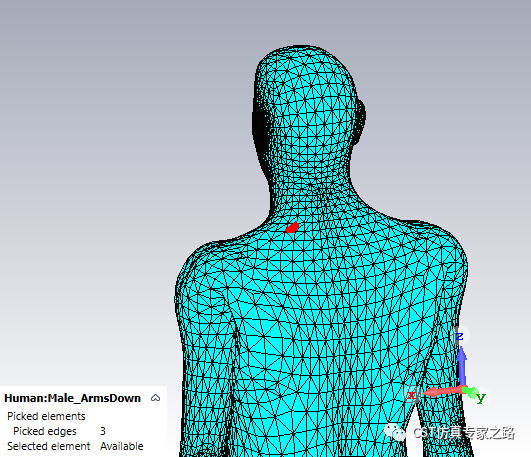

Male_ArmsDown的开口位置：

 Male_ArmsFront的开口位置：

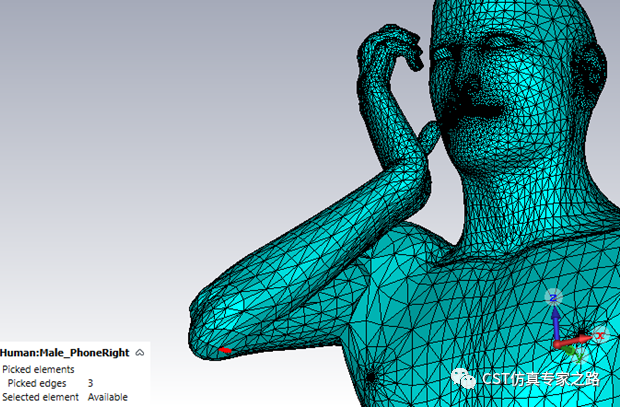

 Male_PhoneRight的开口位置：

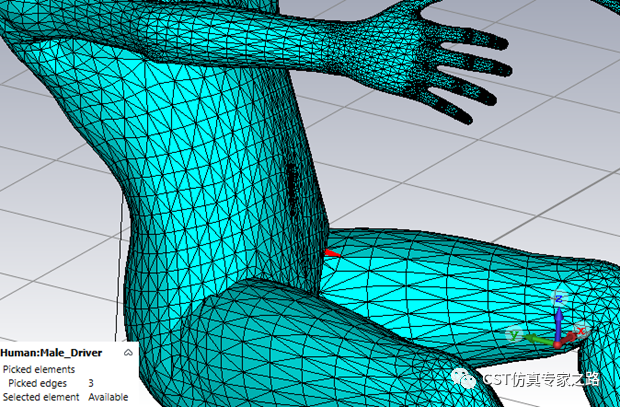

Male_Driver的开口位置：

Male_BodyScanner的开口位置：

Male_Walking的开口位置：

怎么样？最后一个在脚趾头上！自动标出来你都得找半天。。。

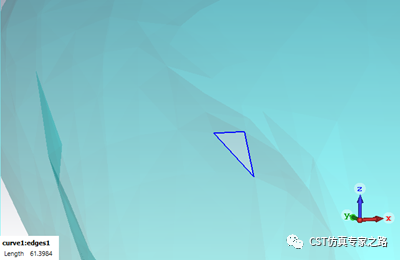

Step 2. 用Curves -> Selected Edges 建一条封闭的曲线

Step 3. 用Cover Curve封闭成面

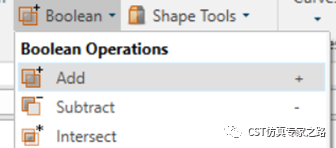

Step 4. 布尔运算将两个面相加，此步骤完成就已经是封闭结构了，

Step 5. 最后修复一下就自动填充实心了。

以上方法也适用于其他复杂的空心结构检查和处理，当然还是实心CAD用着才踏实。。。

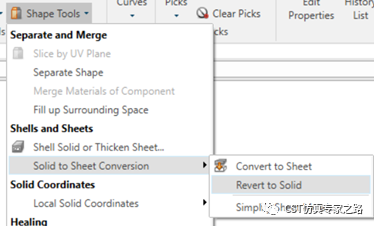

可能这时候有人问了，不是有个Revert to Solid的功能把空壳变实心吗？为什么刚才Step 5不用这个呢？

因为新封口的面方向和三维实体方向不一定一致（面是分向内向外的！），自动修复一下比较好。如果想用这个Revert to Solid，翻译是“换回实体”，所以得先从实体换成空壳不是？同学可以继续试一下，用Convert to Sheet把实体再变成2D的空壳，然后Revert to Solid就可以用了。
