CST如何查看±45°极化天线的远场辐射方向图?
来源:CST仿真专家之路
更新时间:2024-06-23
阅读:
作者 | 魏云飞
基站天线基本都是±45°极化,那么在CST中如何查看这种45°极化天线的远场辐射方向图?下面以一个带有反射板的交叉振子为例,假设工作频率在21GHz(只是随便做个例子)。针对这种特殊极化的天线需要在farfield plot里面做一下设置。
在Farfield Plot中 Axes页面,Polarization里面选择“Slant”极化,极化角度“Slant angle”输入45。再在Coordinate system里面选择“Ludwig3”。这样我们对45度极化天线的远场设置完毕。

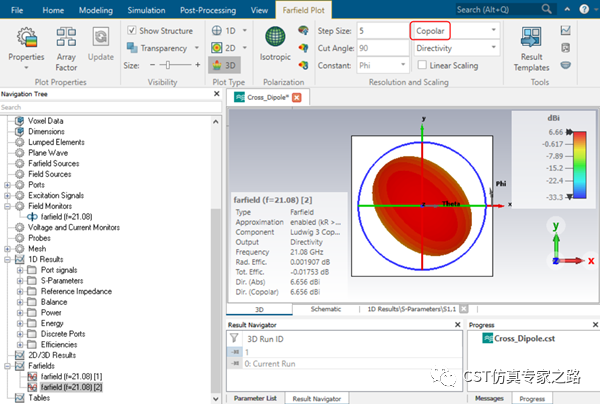

现在回到Farfield plot页面,在Farfields Plot结果里面,假设查看端口2的Copolar(下图红框处),端口2是+45°极化的振子,则其方向图如下图所示。
那么此时端口1的方向图为端口2的交叉极化,如下图所示。

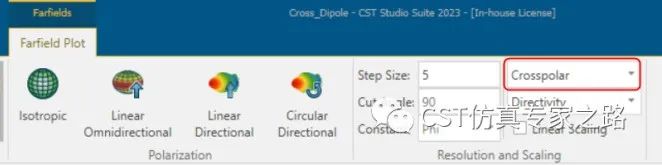

另外,如果在Farfields Plot选择CrossPolar,此时端口1为-45°极化的主极化方向图,而端口2为端口1的交叉极化方向图。
