作者 | Zhou Ming
在系统级EMC仿真时，一些关键的部件，例如电机、cable的差、共模阻抗通常是通过测量得到的。那么这个阻抗曲线怎么样才能导入CST进行仿真呢？今天教大家一个简单实用的方法。
第一步，拿到网分测量的阻抗曲线结果，注意必须用网分，而不能用阻抗测量仪。网分的测量结果可以保存两种不同的数据类型：“幅值+相位”或者“实部+虚部”。

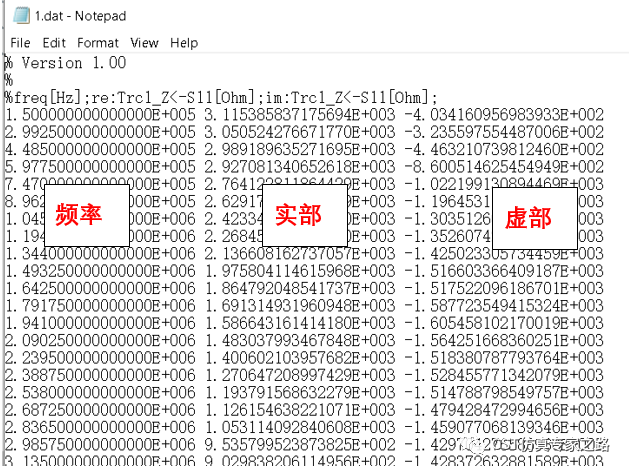

这两种数据类型都可以直接导入CST，下图以“实部+虚部”的数据结果为例，注意数据中间为空格。
注：了解touchstone文件格式后，可直接跳到第七步。

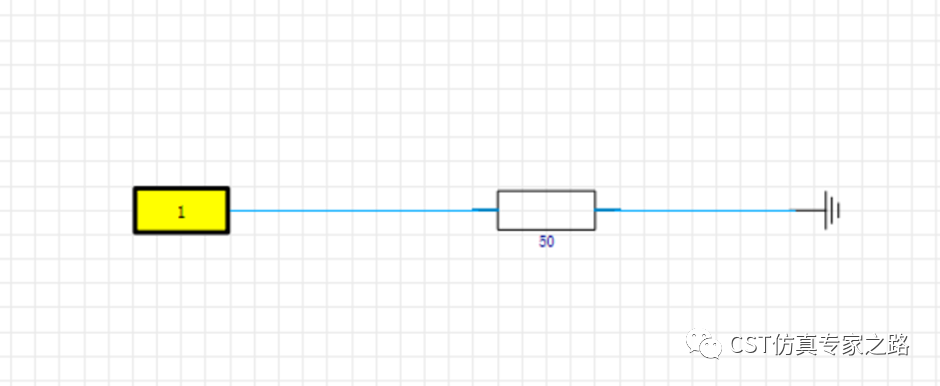

第二步，打开CST DS工作室，创建如下图一个简单的电路。
第三步，打开CST DS工作室，设置单位，注意频率的单位要和测试数据保持一致。

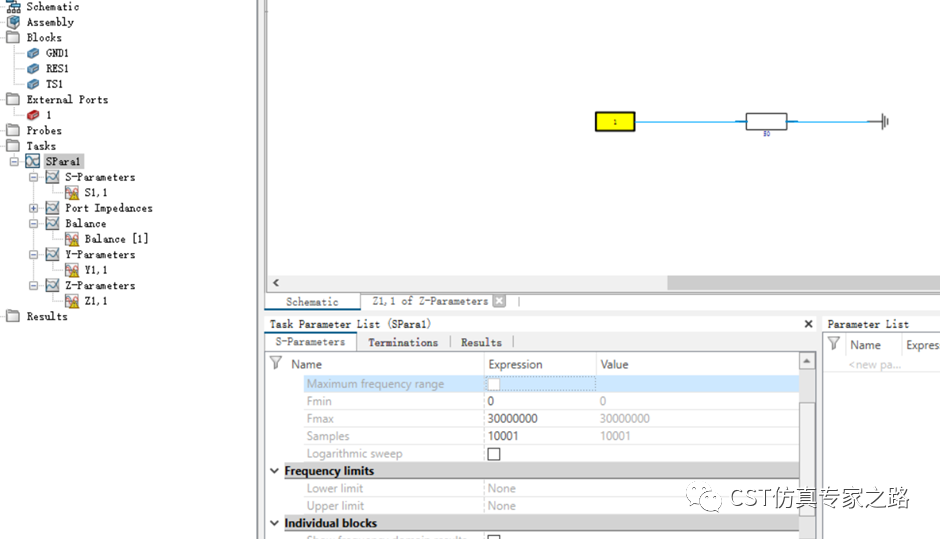

第四步，创建S参数task，设置起始频率以及采样点数，Z-parameters设置为on。
第五步，点击update开始运行，输出Z参数的结果。
Format里RI代表实部和虚部，MA代表幅值和相位。这里我们选择RI。

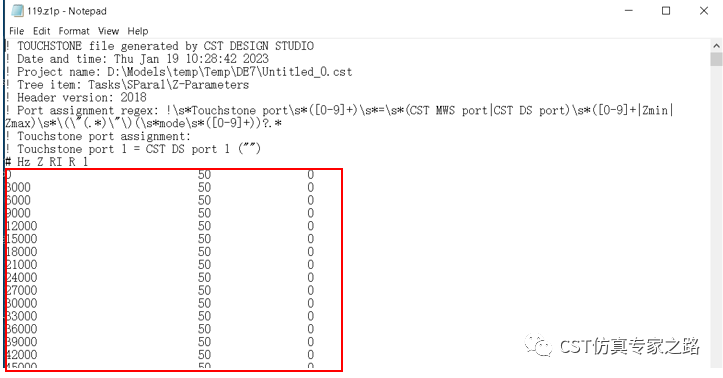

第六步，打开保存的z1p数据文件，观察z1p文件格式，表头部分注释可省略，只需保留#后内容及替换数据部分即可。

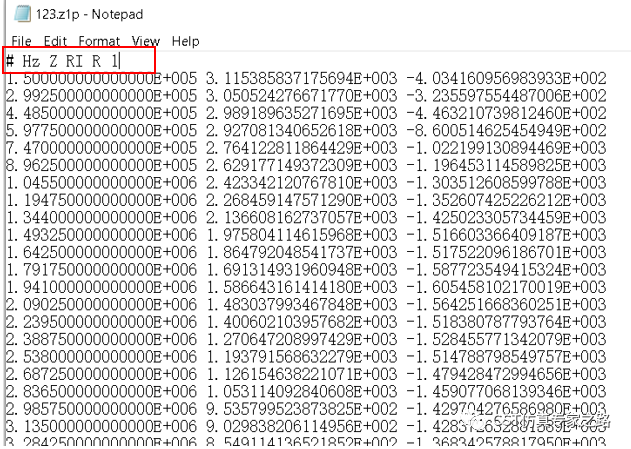

第七步，打开数据文件，删除原有的表头文件，在第一行按照下面的格式输入“# Hz Z RI R 1”。如果数据类型是“幅值+相位”，那么第一行的格式就是“# Hz Z MA R 1”。保存，并将文件格式改为z1p。
第八步，使用touchstone 导入测试数据文件并建立电路模型。创建S参数task，设置起始频率以及采样点数，Z-parameters设置为on。

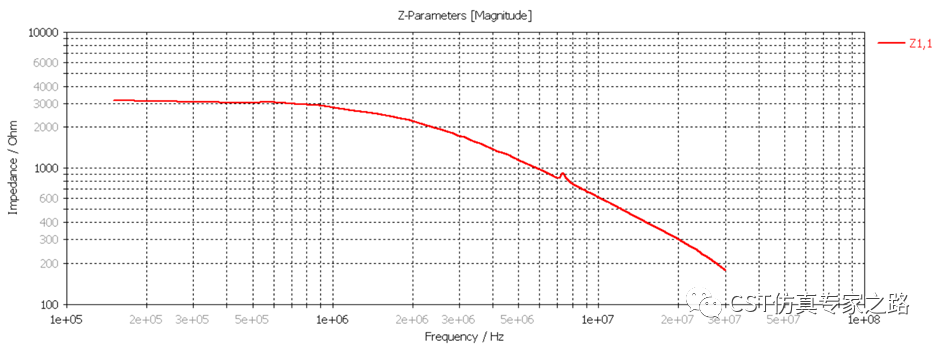

第九步，运行S参数task，拿到阻抗曲线。这里所使用的z1p文件就是我们想要的阻抗模型。
利用测试数据进行仿真的方法还介绍过仿真实例：如何利用电流钳测试结果进行RE仿真？
