基于3D EXPERIENCE Power'By的CST电缆建模实例
熟悉达索系统的用户肯定听闻过3D EXPERIENCE（3D体验平台，下称3DE）的功能强大，CST支持3DE的Power' By功能，今天我们来看一下该功能的冰山一角，介绍一个如何利用Power'By进行电缆建模的例子。
准备工作：
首先确认支持平台电缆模型导入CST的版本要求：3DEXPERIENCE最低版本为 2021x FD04，CST工作室套装最低版本为2021 SP2。

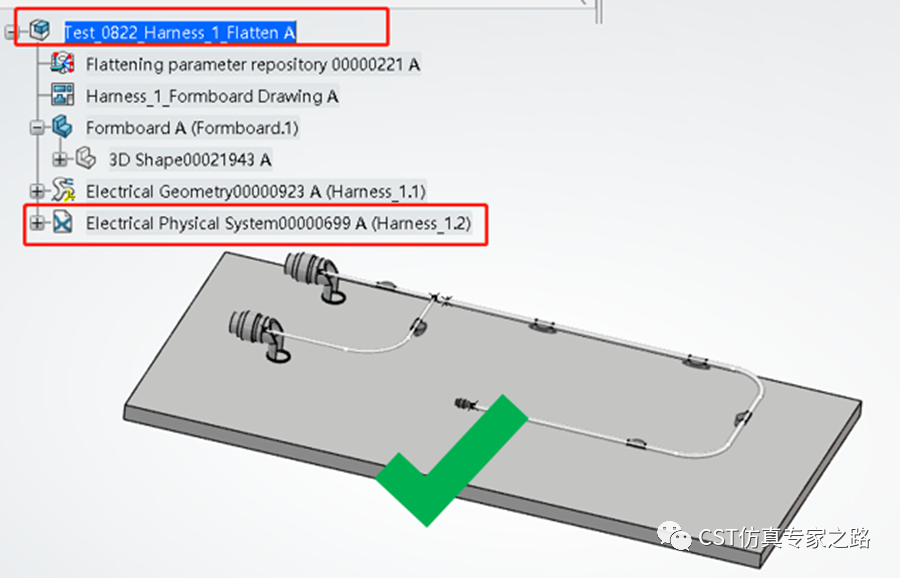

通常，平台上的线束数据由设计部门完成，那么能够支持导入CST并生成cable模型必须满足两个条件：导入模型的类型为Physical Product；模型包含Eletrical Physical System。以下有两组电缆模型，不满足导入条件的电缆导入后CST可能是一个三维实体，是不能够用在Cable Studio仿真的。

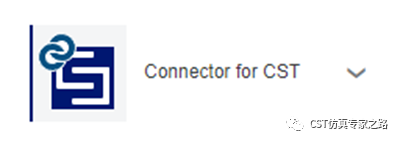

下一步，我们看如何从平台到CST。3DE平台包含许多Role和App，例如和电磁仿真相关的Role有Electromagnetic Engineer、Antenna Placement Electromagnetic Engineer等。用户获得电磁仿真相关Role之后在apps中搜索 Connector for CST，按照提示安装即可。

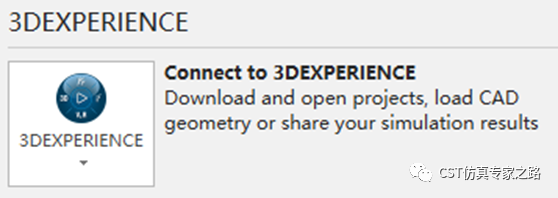

安装完成之后可以发现CST开始界面出现了3DE图标，现在就拥有了Power’By功能，可以打开或下载平台上的模型，并且还可以分享自己的仿真结果到平台上。
电缆模型导入步骤：
1. 打开CST，新建一个cable工程并保存。

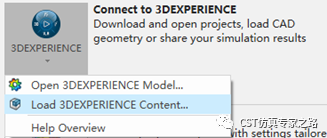

2. 在开始页面点击Load 3DEXPERIENCE Content下载模型，进入搜索界面。

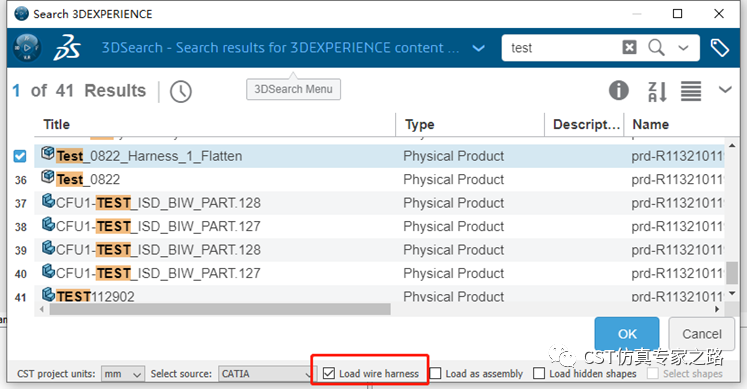

3. 输入搜索关键词，下方勾选Load wire Harness，选中所需要导入的模型，点击OK。

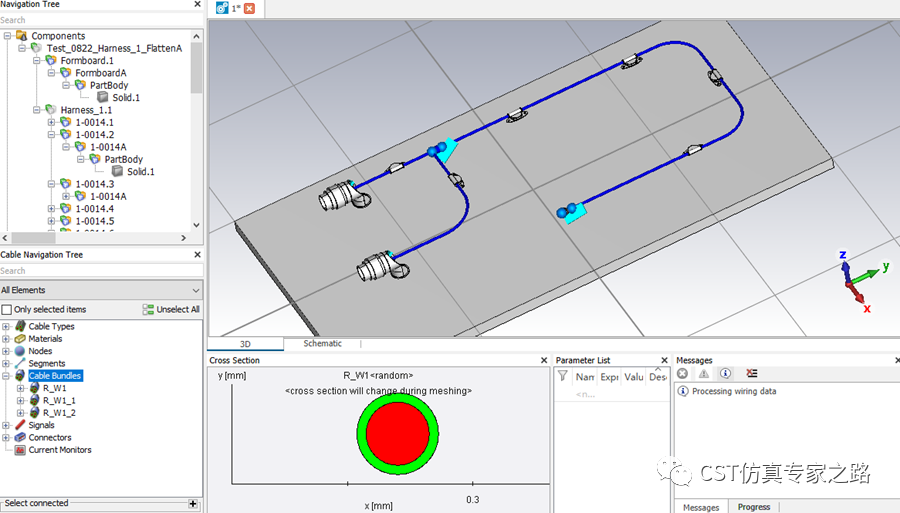

4. 软件自动下载平台数据并创建cable模型。
基于平台，我们轻松地完成了CST电缆建模（可同时导入其它三维模型），接下来可以利用导入模型展开电缆级、系统级以及整车或整机级的电磁兼容分析等工作，并及时共享仿真结果。
达索3DEXPERIENCE 平台，在任何既定项目中，相关人员都可以基于其身份访问与自己相关的应用程序，以便所有人都能透明、无缝地配合工作，并访问功能强大的 3D 设计、仿真、PLM、CAD、制造和创新工具。
感谢阅读，如果觉得本篇文章有用，请点赞、收藏或在看，分享给更多朋友了解和关注我们。
