在FD3D中综合出耦合矩阵后如何得到滤波器的3D模型

作者 | 魏云飞

在FD3D中根据滤波器的设计指标可以综合出滤波器的S参数结果、拓扑结构及耦合矩阵。那么一个完整的3D结构的滤波器如何生成呢？

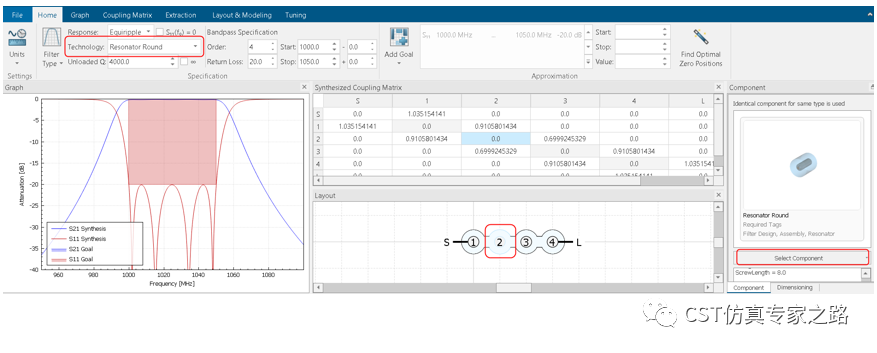

如下图所示，在Home页面下，需要在“Technology”里面选择滤波器各部分的实现形式，如上图中我们选择了“Resonator Round”。接着回到“Layout”的拓扑图中，点击任意一个谐振单元节点，于是3D的谐振单元视图出现在最右侧。接着我们可以在CST的库里面选择现有的谐振单元。同样我们在“Layout”窗口中点击两个谐振单元之间的耦合部分，会出现耦合单元的实现形式，同样可以在CST的库里面去选择现有的耦合单元。同理，滤波器的输入和输出端口单元也可以在CST的库里面选择。

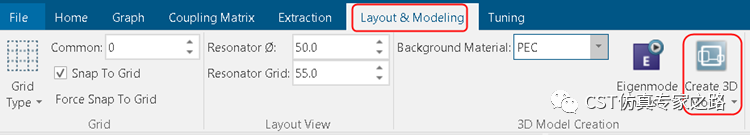

到“Layout & Modeling”页面下，会有一个“Create 3D Model”按钮，点击这个按钮就会转到CST工程界面下面去创建FD3D里面的滤波器的三维模型。

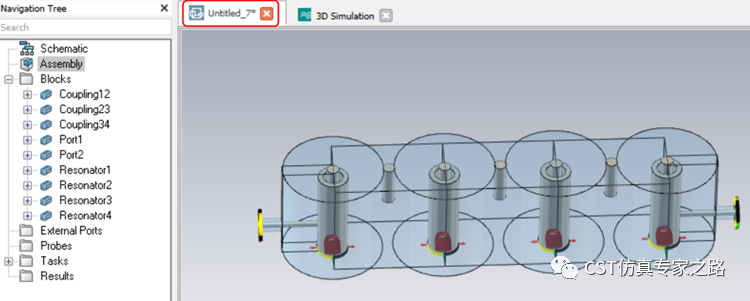

转到CST里面后，首先是要在SAM工程界面下去组装滤波器的三维模型，左侧导航树里面有各个谐振单元、端口以及耦合部分的工程名字。

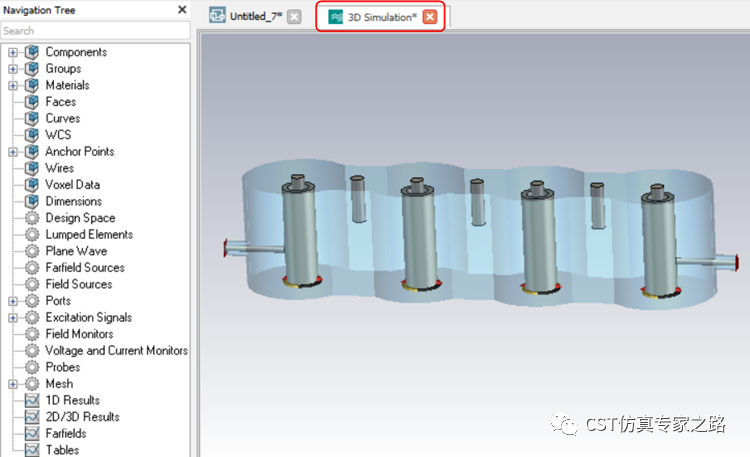

在组装工程界面旁边就是最后生成的三维模型。

在这个工程里面三维模型的所有维度的尺寸都已经参数化了，方便我们进行下一步仿真优化。
