CST六面体网格中还有Fixpoints吗?

来源：CST仿真专家之路更新时间：2024-06-23 阅读：

作者 | Danner Dan

今天回答来自CST老用户的问题，CST六面体网格中还有Fixpoints吗?答案是否定的，但现在另有其它网格控制方法。

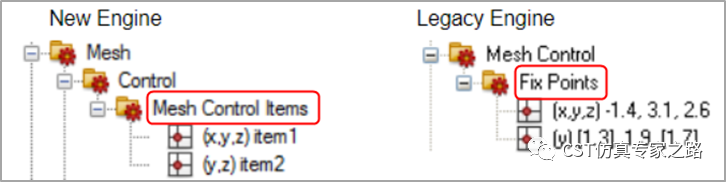

CST的网格技术一直在不断改进。在CST2013及以前的版本中，在六面体网格剖分的过程中会使用到Fixpoints（固定点）。而在新版CST中，用户定义的“Fixpoints”已被“Mesh Control Items”所取代。从2014版本开始，之前版本的网格形式被归类为“Legacy”，如下图所示。不过，Legacy引擎已被弃用，在CST2023版中不能用该引擎了。

在旧版CST六面体网格生成的过程中，自动网格生成器将检测结构中的重要点并在这些位置定位固定点。例如某个长方体的顶点，网格视图下会将该位置标记为一个红点，这个点就是Fixpoints（固定点），如下图所示。Fixpoints强制要求网格线经过该点，当然同时还要受到其它的限制，比如ratio limit等。此外，用户也可以自行定义或更改Fixpoints。

在新版CST中不再使用Fixpoints。由自动网格生成器生成的Fixpoints将由Snapping planes（捕捉平面）替代；由用户自行定义的“Fixpoints”将被“Mesh Control Items”所取代。

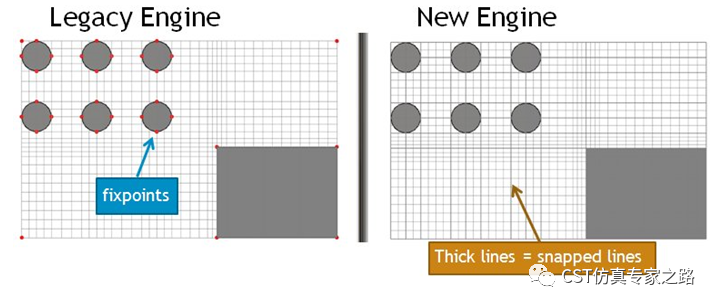

在新的网格生成器中，结构细节由一组自动分布的固定平面控制，这些平面称为“捕捉平面”，Snapping planes能将结构的重要位置识别出来并剖分到网格。下图是自动网格生成器生成的固定点（旧版）和捕捉平面（新版）的比较，图中所示的粗线就是捕捉线。

此外，用户还可以自定义网格控制项。在导航树中，点击Mesh文件夹将会自动进入网格视图模式；在Mesh文件夹下包含Control > Mesh Control Items文件夹。我们可以选中Mesh Control Items文件夹并右键，在弹出的菜单中选择Create Mesh Control Items创建网格控制项。然后，在3D界面顶部会弹出Pick one or more points to create mesh control items 的信息提示，如下图。
