天线相位中心二：如何检查计算的天线相位中心是否正确？
作者 | Danner Dan

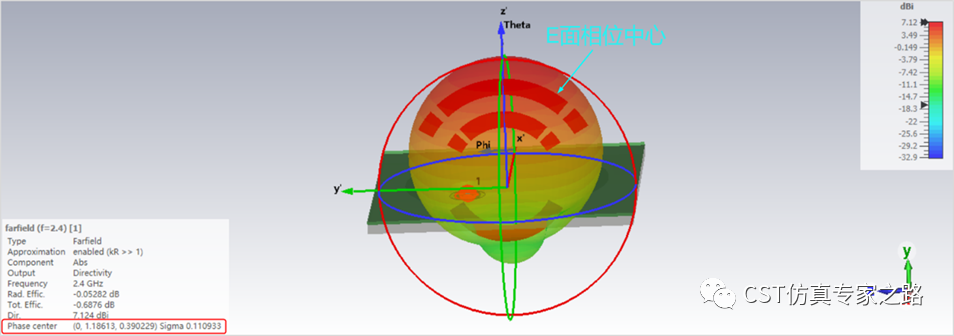

上一期介绍了在CST中如何计算天线的相位中心：天线相位中心（一）—— 如何计算天线的相位中心。由于天线相位中心的准确性对卫星导航系统的高精度定位至关重要，所以这一期将介绍如何检查计算的天线相位中心是否正确。
在实际情况中，绝大部分天线在整个波束空间不存在唯一的相位中心，只在方向图主瓣某一范围内相位保持相对恒定。如果辐射方向图在主瓣一定范围内（一般3dB波束宽度内即可）相位保持恒定，我们就可以判定该天线的相位中心是正确的。

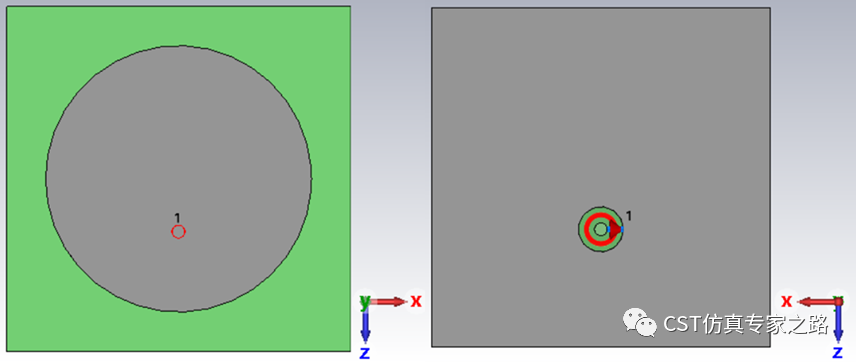

沿用上一期的圆形贴片天线仿真工程，贴片天线采用同轴馈电，天线谐振频率为2.4GHz。
在Farfield
Plot > Axes 中将Axes
type设为Main
lobe alignment（主瓣对齐），并且将Coordinate
system设为Ludwig
3坐标系。设置完成后，可以看到方向图的坐标系已设置为x' y'

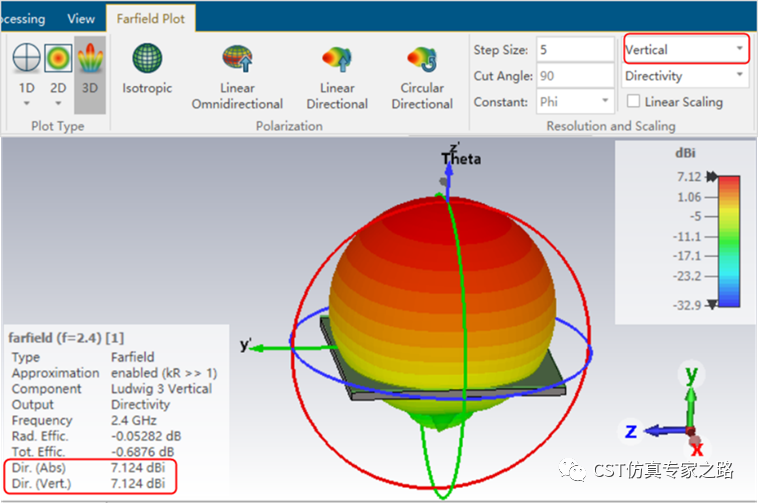

z'，并且以垂直极化（Vertical）为主。再通过查看一维 E面远场方向图（y'oz '平面，对应Phi =
90°），确认3dB波束宽度为84°。

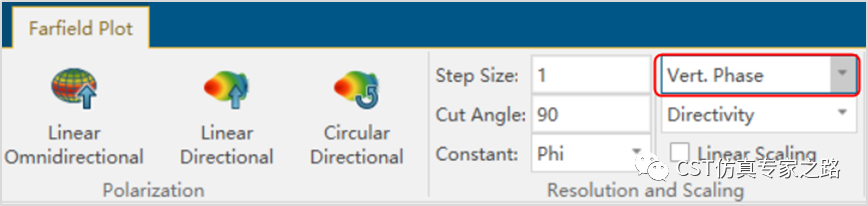

由于辐射方向图以垂直极化为主，所以应该选择垂直极化的相位（Vert. Phase）进行验证。
然后，再次打开Farfield Plot对话框，在General选项卡中，将Plot type改为1D Cartesian。我们要验证E面（y'oz '平面）的相位，所以在Vary / Angle step width 一栏选择Theta，并将Phi设为90°；再勾选上Plot range for polar angles 360 degree和Plot range -180..+180 degree这两个选项。
切换到Origin选项卡，可以看到默认选项是Center of bounding box，也就是计算域的中心作为远场方向图（包括相位中心计算）参考的原点。点击OK，查看主瓣在3dB波束宽度范围内相位是否恒定。

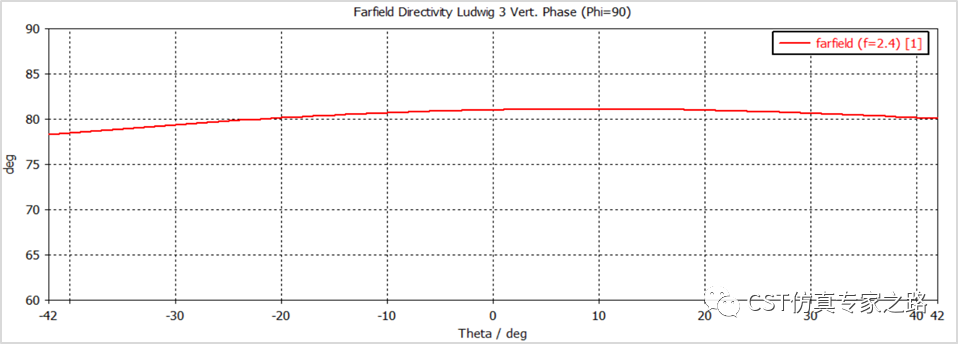

E面3dB波束宽度为84°，也就是Theta观察范围为-42°~+42°，可以看到，当以计算域中心作为参考原点时，主瓣在3dB波束宽度范围内相位不是恒定的。
我们需要将上一期计算得到的相位中心坐标作为远场原点，这样设置才能得到正确的相位。所以切记，检查天线相位中心是否正确之前，一定要将远场原点设置为计算得到的相位中心坐标！

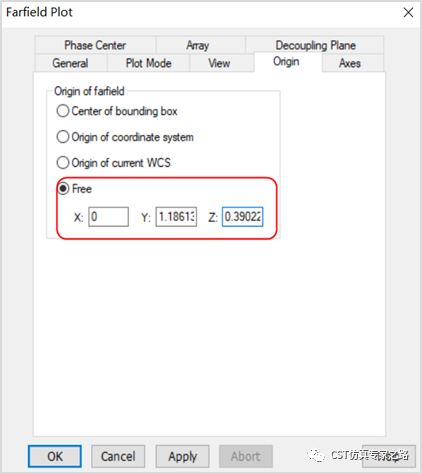

在Farfield Plot对话框中，切换到Origin选项卡。将E面相位中心坐标输入下图所示的位置，点击OK按钮。

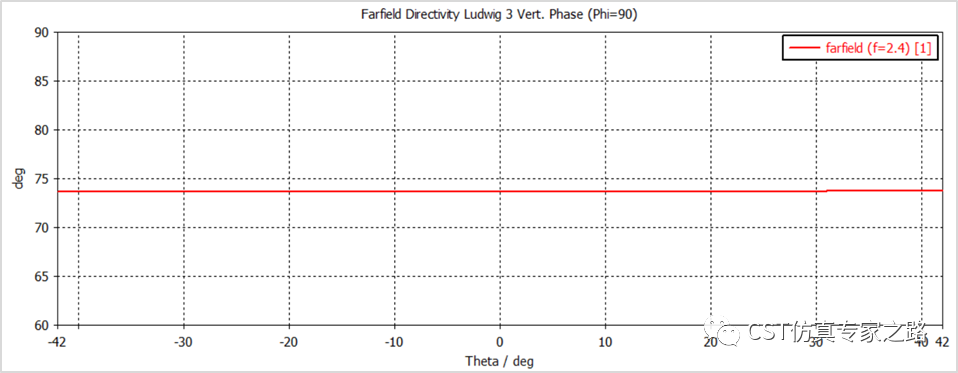

可以看到，当以计算的相位中心坐标作为远场参考原点时，辐射方向图主瓣上的相位恒定；因此也验证了计算的相位中心是正确的。
