如何理解和设置频域求解器F-solver频点

经常有用户搞不清楚这个频域求解器的界面，尤其是频点列表的设置，其实帮助文档里面都写了：

先解释最特殊的一个:

举例1：Adap.

这个是Active和Adapt.两个都打叉的Automatic，意思是启用自动选择的频点用于网格自适应。Samples是1，所以自动选择一个频点；From和To都空白，所以选择的是最大频率1.5GHz。也就是说，这样设置的话，四面体网格的自适应加密会发生在1.5GHz。

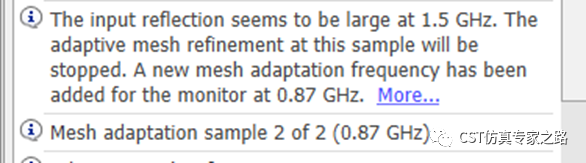

这里要注意的就是，有时候最高点频率S11比较大，这样能量不能很好的进入结构，自适应网格加密效果不好，所以求解器可能会重新选择自适应频点：

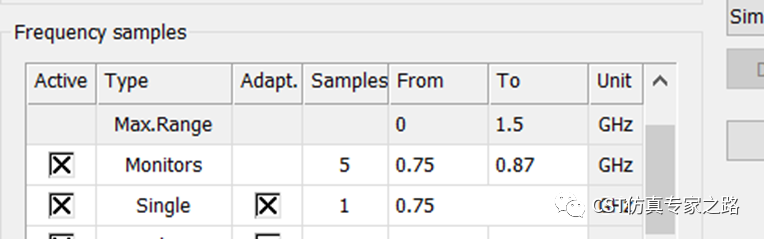

清楚了这些，这里我们就可以手动设置这个网格自适应频率，一般可以放在工作频率，像这样：

那么除了最高频率自动自适应，还会自适应在0.75GHz，这样能够保证我们工作频率网格的精确度。再不行就把Automatic改成Single，这样就确定是1个工作频点的自适应网格：

或者两个手动频点，比如适合双带滤波器这样的应用：

解释完网格，下面我们看频点。

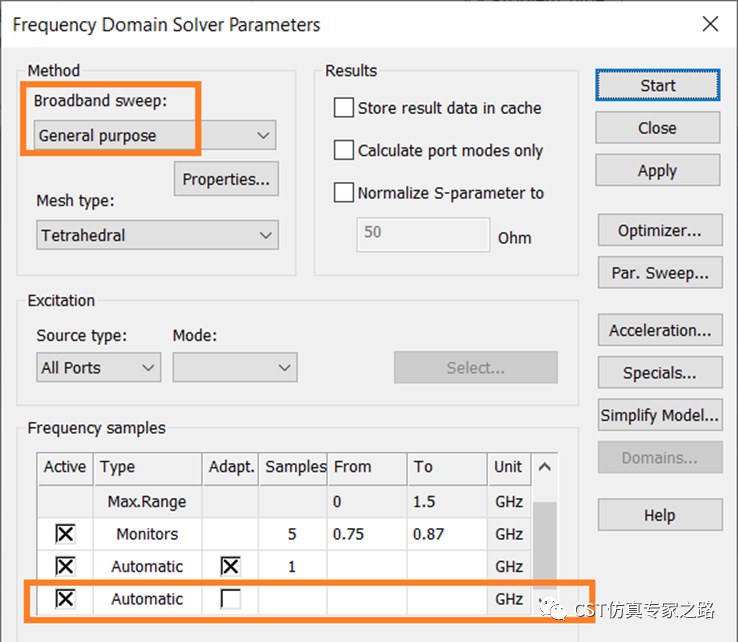

举例2：GP+Automatic

这个是最常见的情况，General purpose我们有时候也简写成GP，这时的Automatic（不勾选网格自适应）就是自动宽带扫频。计算频点的个数和位置是求解器自己决定的，一般都是智能跳频计算，不是等距的。所以仿真所用时间（计算多个频点）完全取决于结构属性；若谐振较多，则所需计算频点数较多，谐振附近采样较多。具体频点计算需要看log，或结果中选择marks来看。 比如共计算了10个点：

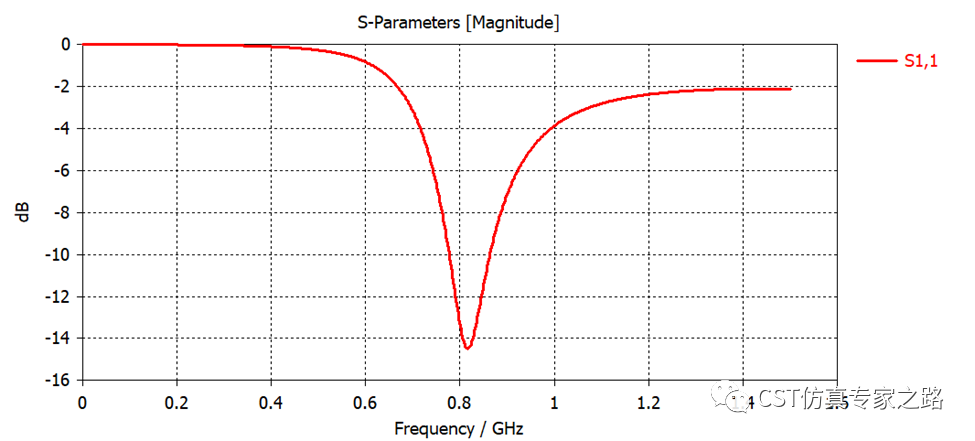

S参数乍一看看不到频点：

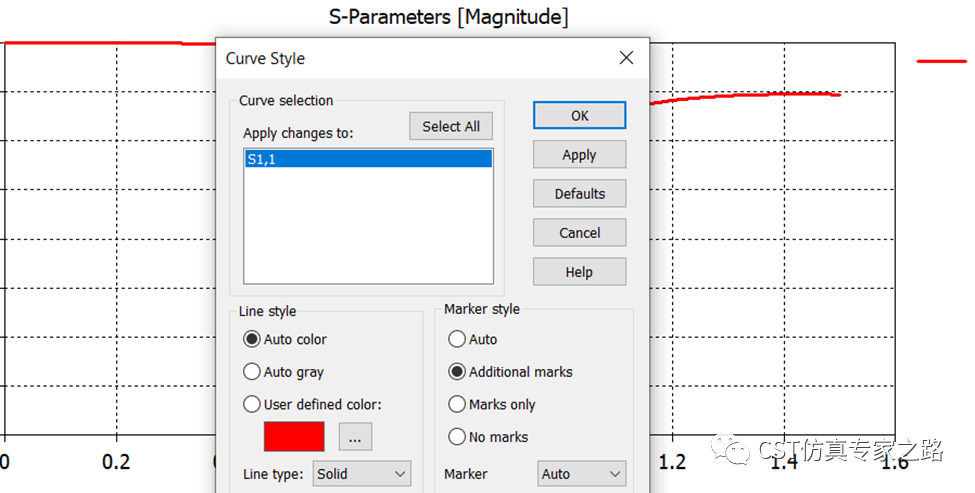

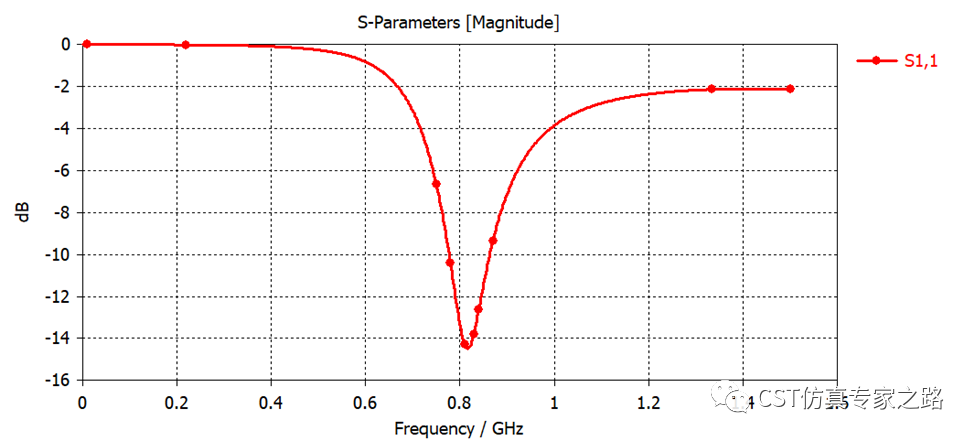

加上marks：

可见计算的十个点：

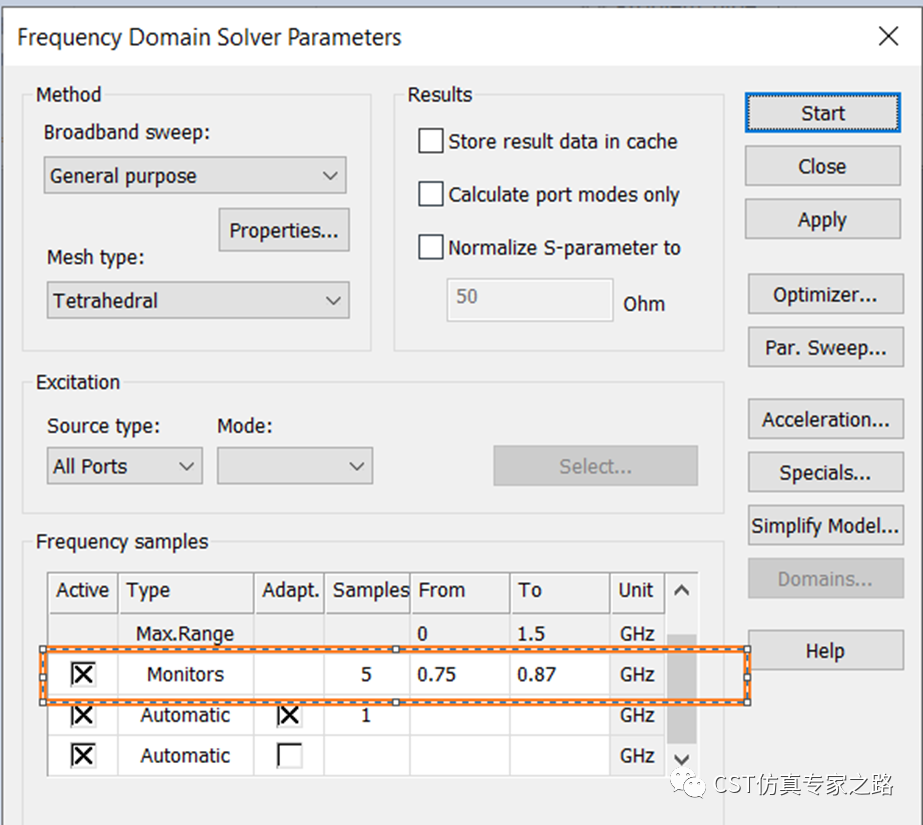

注意，这个截图中，求解器检测到5个监视器频点，所以这5个频点是一定在最终扫频的频点列表中的，也就是说，我们没开始仿真就应该知道他会最少算5个频点。

再换句话说，万一用户的监视器设置的刚刚好，求解器一看，哎哟，这几个点算出来的宽带结果相当不错，满足收敛要求，不用自动加更多频点了，那就直接结束仿真了。不是有句话么，频点选的好，老公回家早。

举例3：GP+Equidistant

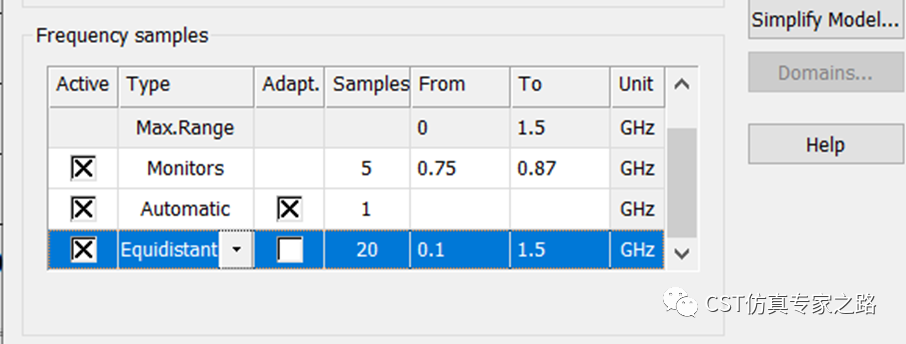

如果我们不用自动，可以用手动设定等距离的一些频点：

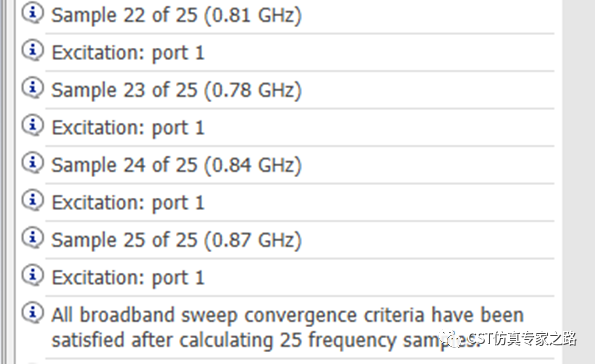

加上监视器的5个，这样结果中应该有20-25个频点，取决于监视器频点和这20个频点有没有重复：

这个是上个世纪传统的频域仿真设置方法，有智能跳频就很少用这个了。

举例4：GP+Automatic+Single

这个比较推荐，因为又利用智能跳频，又保证用户想要的频点和自适应（这不就基本是默认么。。。）

举例5：GP+Logarithmic

对数采样，个人觉得还不如等距采样加几个低频采样，或者默认的自动采样效果好。

若设置如下，则计算0.0001、0.001、0.01、0.1和1GHz 5个频点，加上监视器，一共应该是10个频点。

举例6：Fast Reduced Order

这个和GP不同，不是算频点，所以可见没有自动扫频了：

结果中也没有采样频点：

这个是用少量的系统函数表示整个宽带结果，有的时候效率很高。

举例7：Discrete samples only

以上都是一个频段的结果，要么就是一些频点插值（GP），要么就是表达式模型（FRO）。这里还有一个求解方式，就是单算频点。

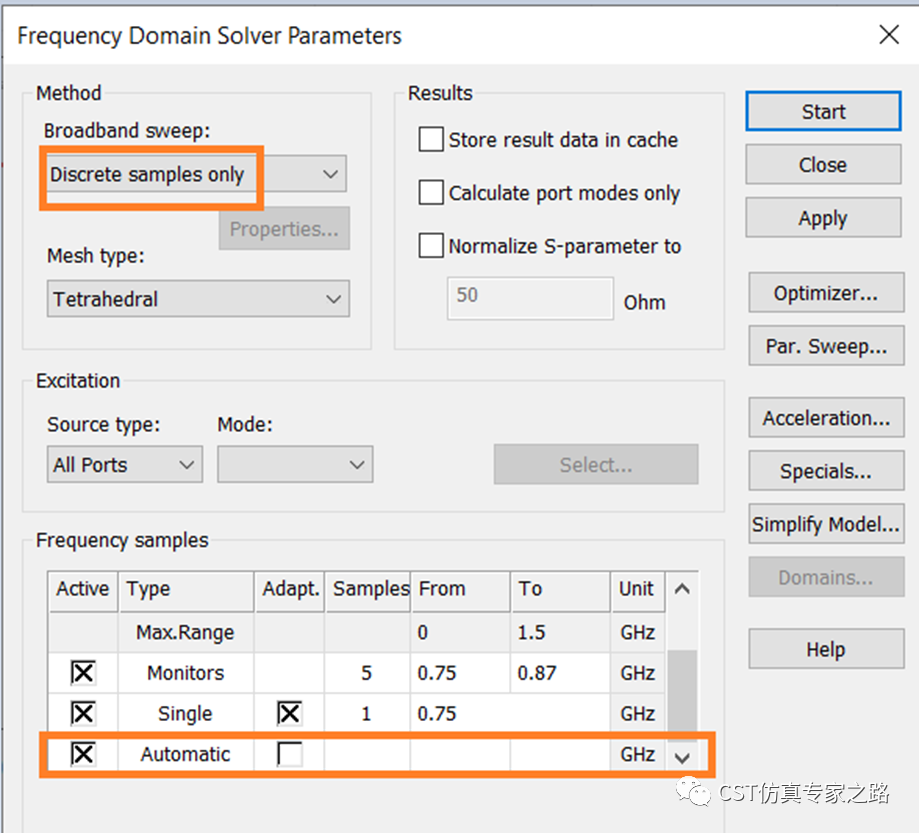

可如果这时候选择automatic，这就比较惨了，可能算上几千个频点，坐等BBQ吧~~谁让我们都选了离散频点模式却不定义频点呢。

所以自己定义几个频点计算，或者有了监视器干脆就算这几个监视器频率就完了，最多保留一个自适应网格：

至于这样得到的离散S参数结果嘛
