CST“Farfield Result”后处理模板的应用

来源：广州浦信系统技术有限公司更新时间：2024-06-23 阅读：

对于CST用户，特别是天线工程师而言，“Farfield Result”后处理模板是最常用的后处理模板之一。本期内容将介绍远场后处理模板的界面设置和应用。

文章从以下四个部分介绍远场后处理模板：

1.远场后处理模板自带案例简介。

2.基于单频点或宽频远场数据进行后处理。

3.影响“Result value”可选项的因素。

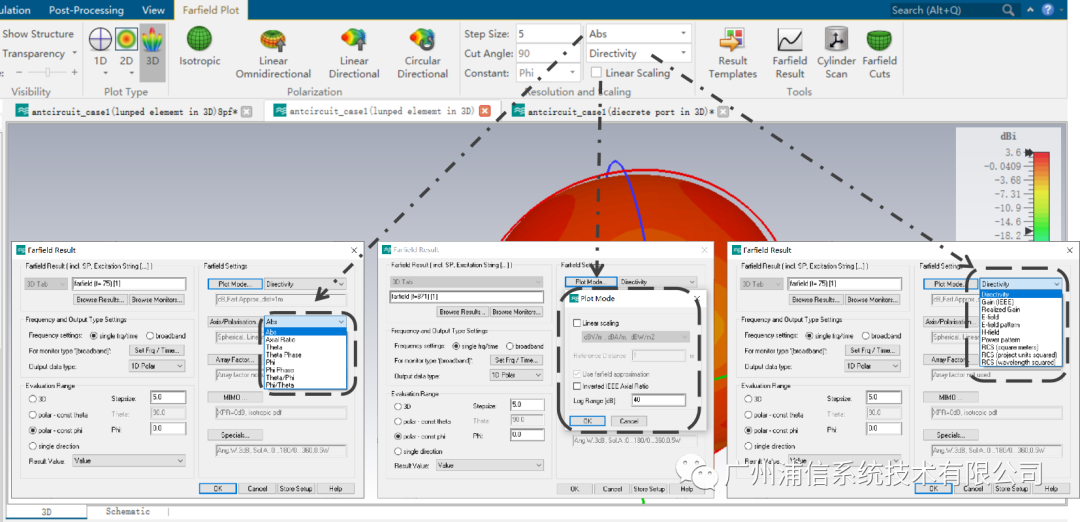

4.将“Farfield setting”和远场界面一一对应。

下面对上述四个部分展开介绍。

1.远场后处理模板自带案例简介

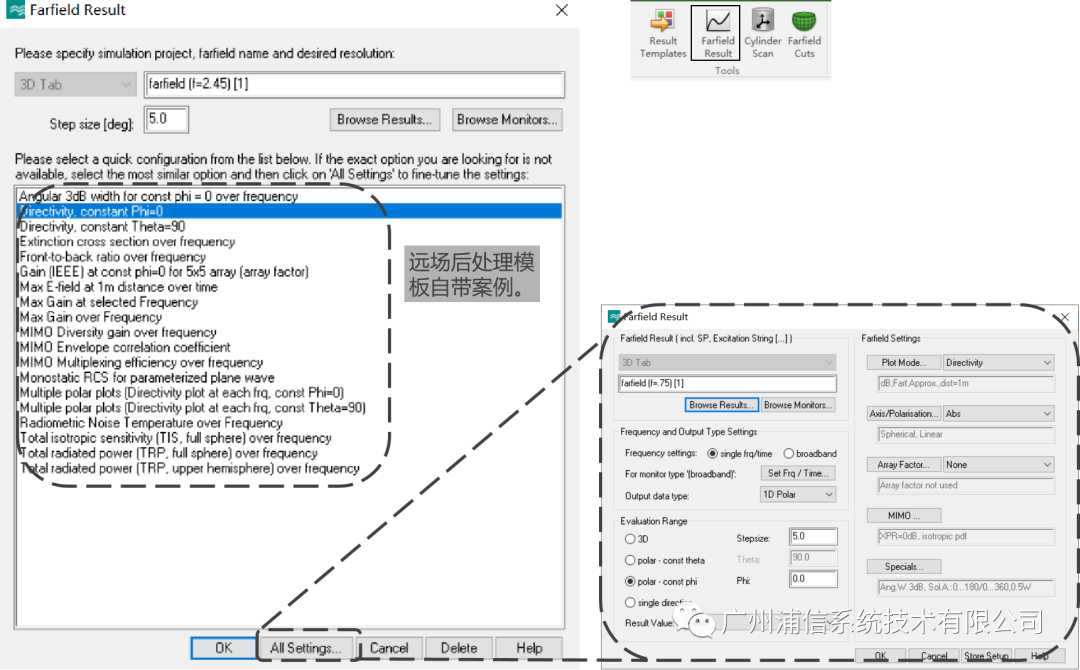

远场后处理窗口如下图所示，该窗口需要重点关注的两个设置是：（1）远场后处理模板自带案例；（2）通过“All Settings”按钮打开远场后处理设置界面。

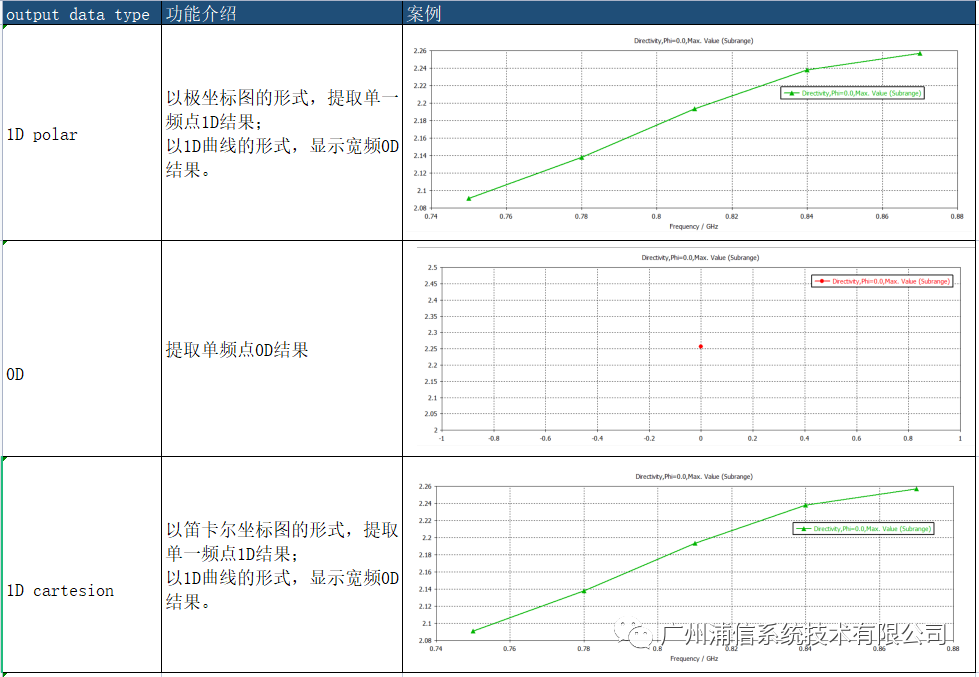

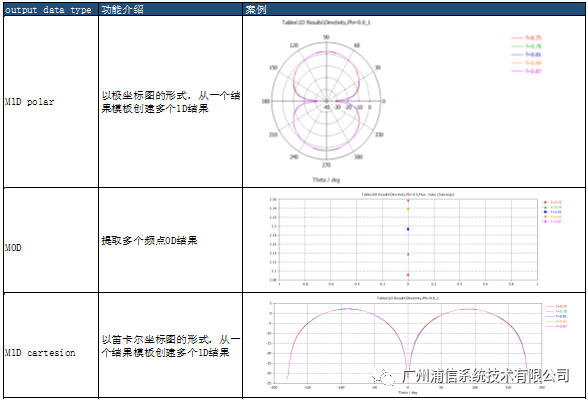

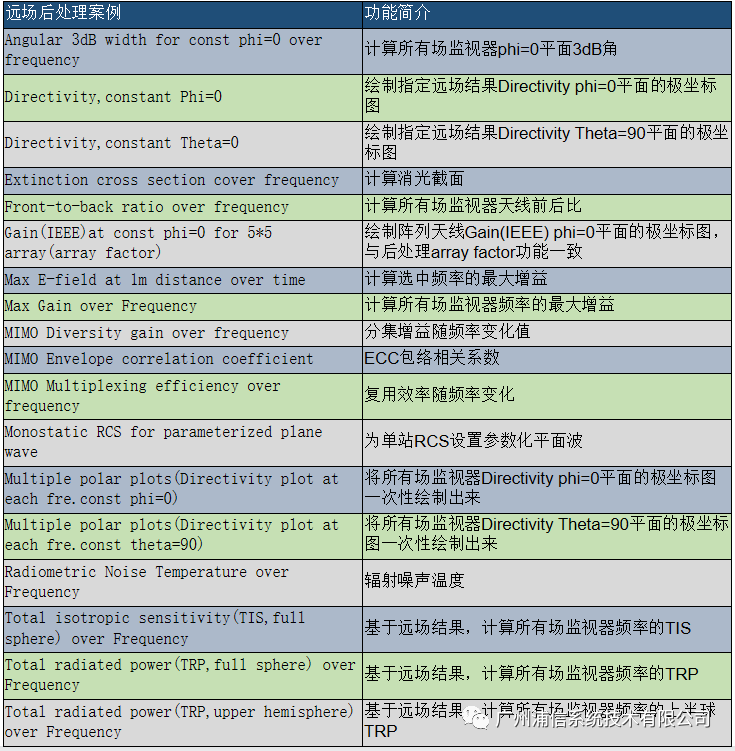

下表列举了远场后处理模板自带案例功能简介，通过这里自带的案例模板，用户可以快速地求解自己需要的远场数据，同时它们也为我们学习后处理设置提供了很好的参考。

2.基于单频点或宽频远场数据进行后处理

通过“All Settings”界面可以设置更通用的远场模板。要了解该界面的设置项，我们需要先明确处理的远场数据是单频的数据，还是宽频数据。

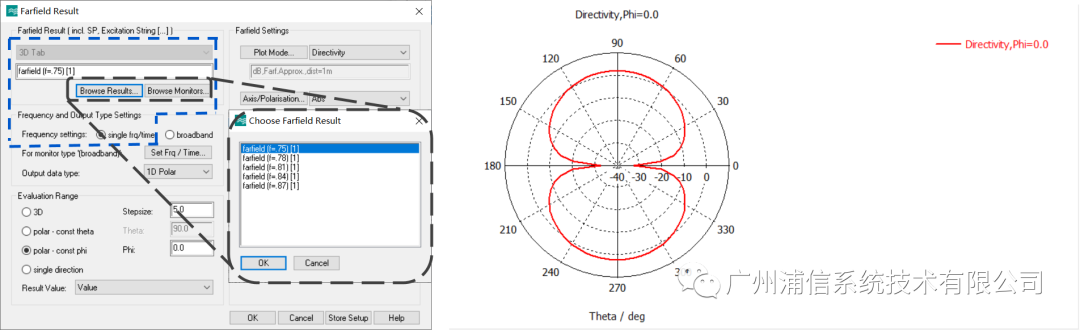

如果“Frequency setting”选项勾选的是“signal frequency”，我们可以通过“Brouse Results”选择基于哪个频点的结果进行后处理。

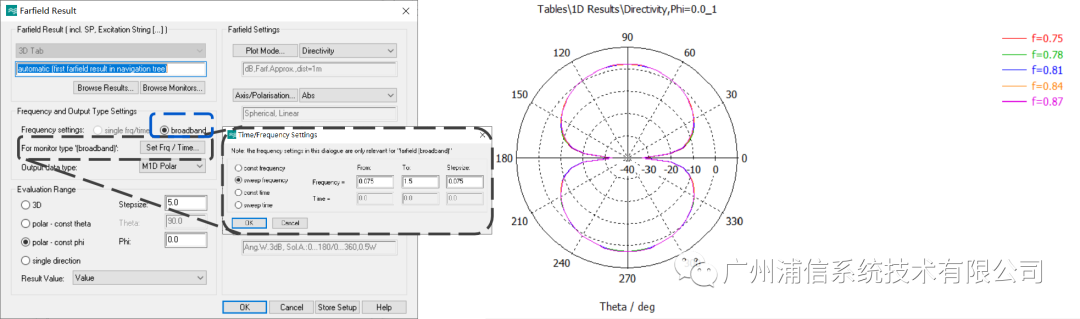

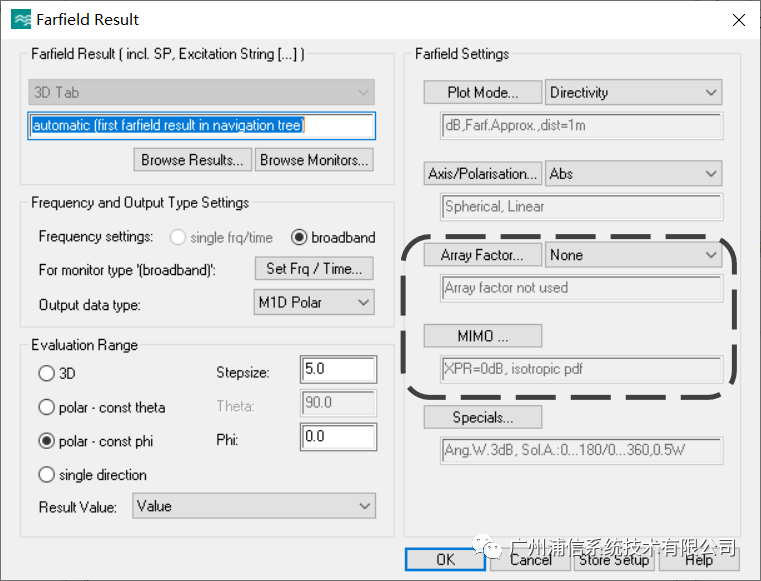

如果“Frequency setting”选项勾选的是“Broadband”,我们则可以通过“Set fre/Time”选择宽频的频率范围和频率步长，该设置可以在一个后处理模板中一次性处理多个场监视器的数据。

3.影响“Result value”可选项的因素

“Result value”选项的内容直接决定了后处理得到的结果。不同设置展开“Result value”下拉菜单看到的可选项会有很大差异，影响“Result value”可选项主要设置有两项：（1）“Output data type”输出的结果类型；（2）“Evaluation Range”求解数据范围；

其实这个逻辑很好理解：我们需要明确求解的数据范围是基于3D、平面还是0D的远场数据；输出的结果是什么形式的结果。
