CST建模，如何将平面结构弯曲贴到另一个结构上

CST里有非常强大和方便的前处理建模能力，例如弯折一个平面结构到一个曲面物体上。将一个多层PCB板弯折物体上，以及沿着圆柱弯折结构等。

本期中我们我们先介绍第一个操作，如何将一个平面结构贴到曲面结构上。这一部分操作被应用在手机天线FPC天线贴到支架上等应用中非常方便。

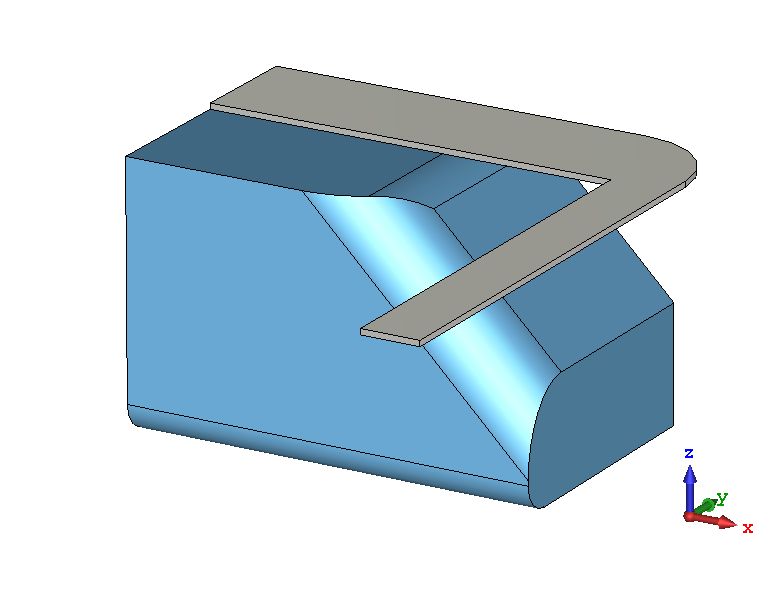

一，首先通过平移等操作，将需要贴合的平面图形（可以是有厚度的薄层）放置在需要贴合的其中一个平面上，如下图所示：

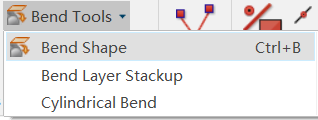

二，选中需要弯曲的平面，如上图中的L型金属条，再点击Modeling选项卡下的Bend Tools/Bend Shape，如下图所示：

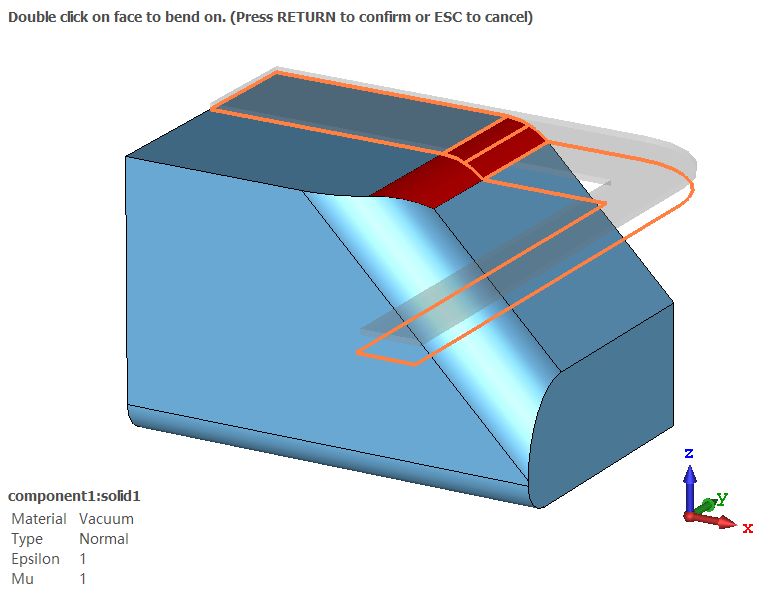

三，选中需要贴合的物体，如下图中的蓝色块，然后选择需要弯曲的表面，如下图所示：

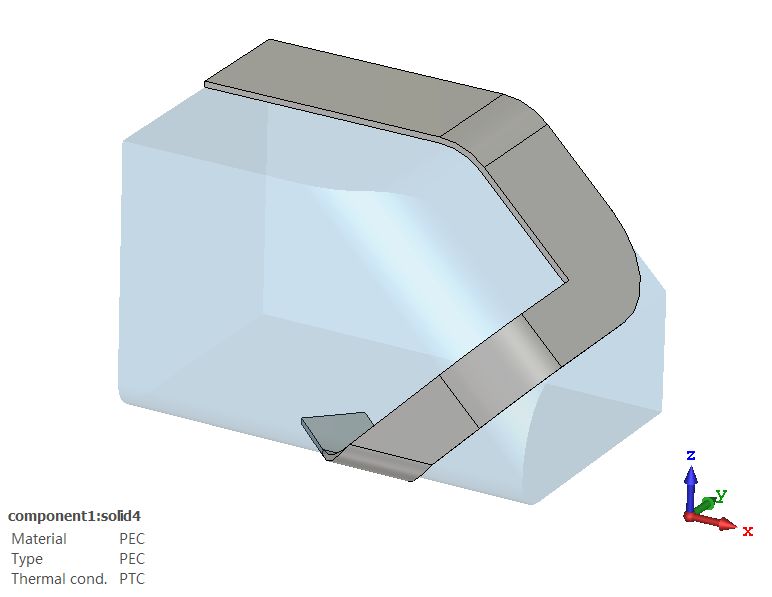

双击该表面后，金属条自动沿着所选表面完全，如下图所示：

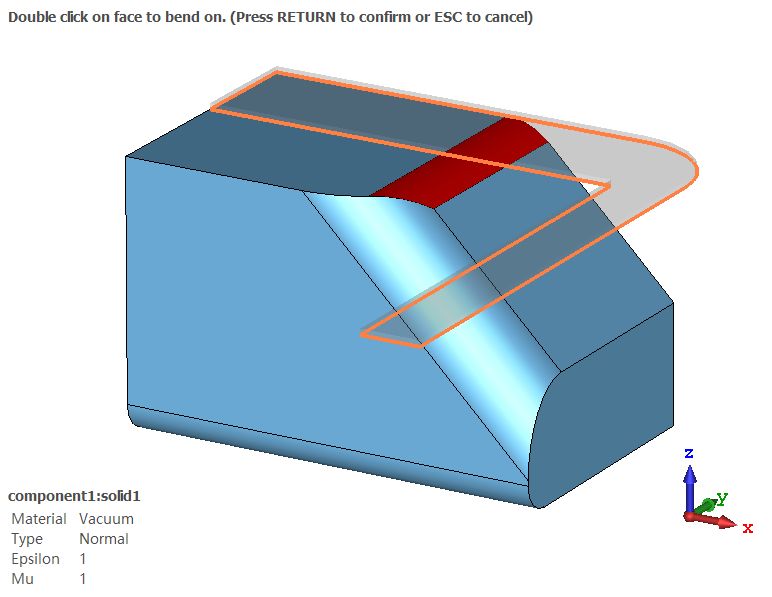

再选择第二个表面，继续双击第二个需要贴合的斜面，如下图所示：

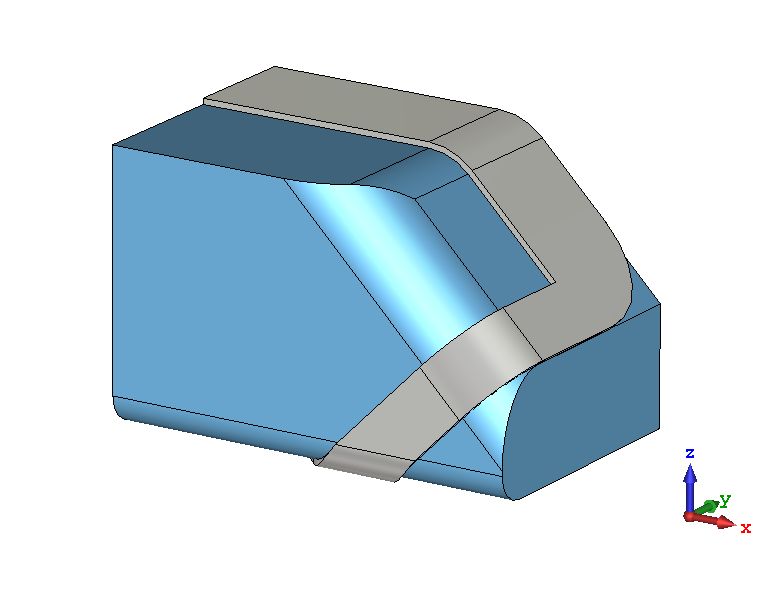

继续该步骤，最终完成整个L型金属条的弯曲建模操作，如下图所示：

这样就完成了，将平面结构贴到曲面结构上弯曲操作。

CST里这个操作非常简单灵活，在一些手机天线FPC铜皮建模中有非常方便。
