10.5 HFSS中创建微带天线模型

文章来源: 本站原创    录入: mweda.com

    10.5.8 创建辐射边界表面

    创建一个长方体,其顶点坐标为(80,80,35),长方体的长、宽、高为 160mm、160mm、75mm,长方体模拟自由空间,因此材质为真空,长方体命名为 Air。创建好这样的一个长方体之后,设置其四周表面为辐射边界条件。

    (1)从主菜单栏选择【Draw】→【Box】命令,或者单击工具栏 按钮,进入创建长方 体模型的状态,在三维模型窗口的任一位置单击鼠标左键确定一个点;然后在 xy 面上移动鼠 标光标,在绘制出一个矩形后单击鼠标左键确定第二个点;最后沿着 z 轴方向移动鼠标光标, 在绘制出一个长方体后单击鼠标左键确定第三个点。此时,弹出长方体“属性”对话框。

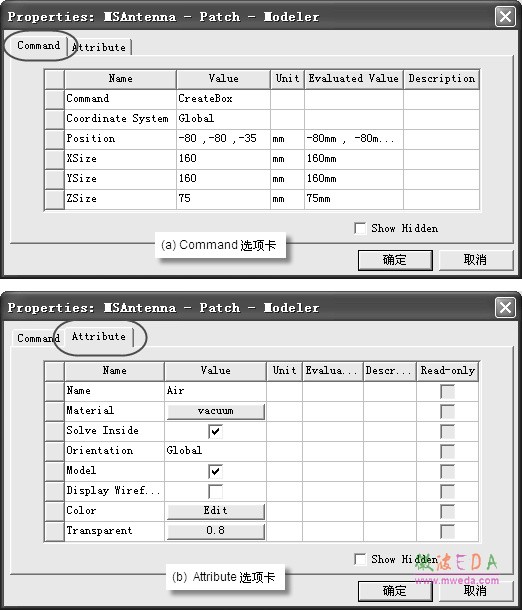

    (2)单击对话框的 Command 选项卡,在 Position 项对应的 Value 值处输入长方体的顶点 坐标(80,80,5),在 XSize、YSize 和 ZXize 项对应的 Value 值处分别输入长方体的长、 宽和高 160、160 和 75;如图 10.20(a)所示。

    (3)单击对话框的 Attribute 选项卡,在 Name 项对应的 Value 值处输入长方体的名称 Air;查看Material 项对应的 Value 值,确认其为真空(vacuum);单击Transparent 项对应 的 Value 值按钮,设置模型透明度为 0.8;如图10.20(b)所示。最后单击对话框的按钮,完成设置,退出对话框。


图 10.20 长方体属性对话框

    (4)按下 Ctrl+D 快捷键,适合窗口大小全屏显示所有已创建的模型,如图 10.21 所示。




图 10.21 创建的长方体模型

    (5)在操作历史树中,单击选中新建的长方体 Air,选中后模型会高亮显示。

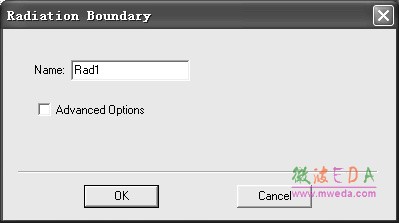

    (6)在三维模型窗口单击右键,从弹出菜单中选择【Assign Boundary】→【Radiation】 命令,打开如图 10.22 所示的 Radiation Boundary对话框,直接单击对话框 按钮,将长方体Air 四周设置为辐射边界条件。


图 10.22 Radiation Boundary 设置对话框

    至此,微带贴片天线的模型就完全创建好了。
