10.5 HFSS中创建微带天线模型

    创建一个长、宽、高为80mm、80mm、5mm 的长方体作为介质板层，介质板层的底部位于参考地上（即 z=0 的 xoy 面上），其顶点坐标为（40，40，0），介质板的材料为 R04003，介质板层命名为Substrate。

     （1）从主菜单栏选择【Draw】→【Box】命令，或者单击工具栏的 按钮，进入创建长方体模型的状态，在三维模型窗口任一位置单击鼠标左键确定一个点；然后在xy 面上移动鼠 标光标，在绘制出一个矩形后单击鼠标左键确定第二个点；最后沿着z 轴方向移动鼠标光标，在绘制出一个长方体后单击鼠标左键确定第三个点。此时，弹出长方体的属性对话框。

    （2）单击对话框的 Command 选项卡，在 Position 项对应的Value 值处输入长方体的顶点坐标（40，40，0），在XSize、YSize 和 ZXize 项对应的 Value 值处分别输入长方体的长、 宽和高80、80 和5。

    （3）单击对话框的 Attribute 选项卡，在 Name 项对应的 Value 值处输入长方体的名称 Substrate；单击 Material 项对应的 Value 值按钮，打开如图 10.11 所示的 Select Definition 对话框，通过对话框左上方的 Search By Name 项搜索并选中介质材料 Rogers R04003，然后单击按钮，设置长方体的材料为 Rogers 04003；单击 Color 项对应的 Edit 按钮，将模型的颜色设置为绿色；单击Transparent 项对应的 Value 值按钮，设置模型透明度为0.6；最后单 击属性对话框的按钮，完成设置，退出对话框。

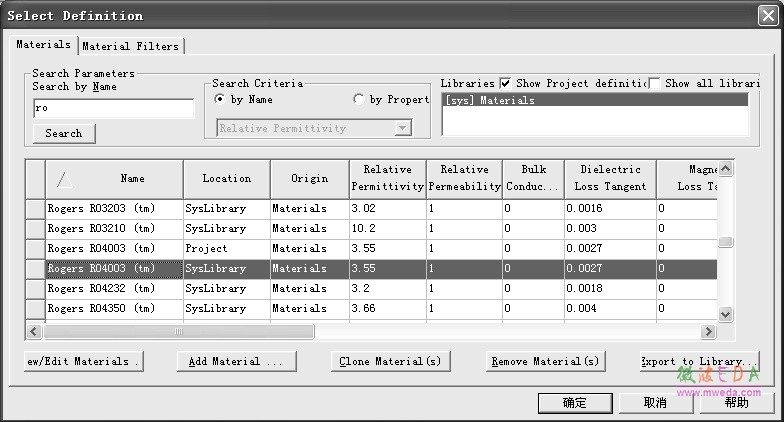

图 10.11 Select Definition 对话框

    （4）按下快捷键 Ctrl+D，适合窗口大小全屏显示创建的模型，如图 10.12 所示。

图 10.12 创建的介质层模型

    10.5.5 创建微带贴片

    在z=5 的xOy 面上创建一个顶点坐标为（15.5mm，20.7mm，5mm），大小为 31.0mm*41.4mm 的矩形面作为微带贴片，命名为Patch，并为其分配理想导体边界条件。

    （1）从主菜单栏选择【Draw】→【Rectangle】命令，或者单击工具栏按钮，进入创建矩形面模型的状态；在三维模型窗口任一位置单击鼠标左键确定一个点；然后在 xy 面上移 动鼠标光标，绘制出一个矩形后单击鼠标左键确定第二个点。此时，弹出矩形面属性对话框。

    （2）单击该对话框的 Command 选项卡，在 Position 项对应的 Value 值处输入矩形面起始点坐标（15.5，20.7，5），在 XSize 和 YSize 项对应的 Value 值处输入矩形面的长度31.0 和宽度41.4。然后单击对话框的 Attribute 选项卡，在 Name 项对应的 Value 值处输入矩形面 的名称 Patch；单击Color 项对应的 Edit 按钮，将模型的颜色设置为黄褐色；单击 Transparent 项对应的 Value 值按钮，设置模型透明度为 0.4；如图 10.13 所示。最后，单击按钮结束。

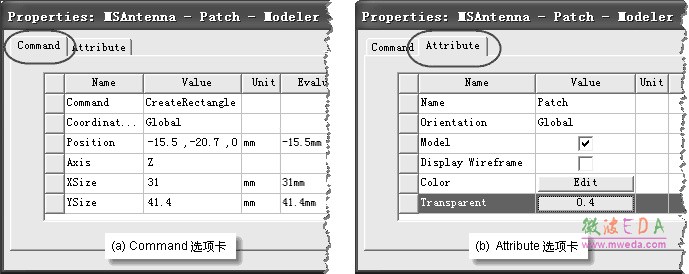

图 10.13 矩形面属性对话框

    （3）按下快捷键 Ctrl+D，适合窗口大小全屏显示创建的模型，如图 10.14 所示。

图 10.14 创建的微带贴片

    （4）在操作历史树中，单击选中新建的微带贴片 Patch，选中后的模型会高亮显示。

    （5）在三维模型窗口单击右键，从弹出菜单中选择【Assign Boundary】→【Perfect E】，打开如图 10.15 所示的 Perfect E Boundary 对话框，给微带贴片Patch 分配理想导体边界条件，并将理想导体边界命名为PerfE_Patch，然后单击按钮结束。

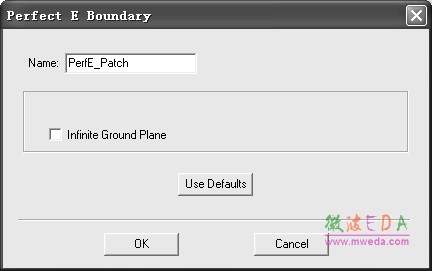

图 10.15 Perfect E Boundary 设置对话框
