10.5 HFSS中创建微带天线模型

    10.5.1 设置默认的长度单位

    设置当前设计在创建模型时使用的默认长度单位为毫米。

    从主菜单栏选择【Modeler】→【Units】命令，打开如图 10.6 所示的模型长度单位设置对话框。在该对话框中，Select units 项选择毫米单位（mm），然后单击按钮，退出对话框，完成设置。

图 10.6 模型长度单位设置对话框

    10.5.2 建模相关选项设置

    从主菜单栏选择【Tools】→【Options】→【Modeler Options】命令，打开 3D Modeler Options 对话框，单击对话框 Drawing 选项卡，选中 Drawing 选项卡界面的 Edit properties of new primitive 复选框，如图 10.7 所示。然后单击按钮，退出对话框，完成设置。

图 10.7 3D Modeler Options 对话框

    10.5.3 创建参考地

    在 z=0 的 xOy 面上创建一个顶点位于（45mm，45mm），大小为90mm*90mm 的矩形面作为参考地，命名为 GND，并为其分配理想导体边界条件。

     （1）查看工具栏，确认三维模型窗口的当前工作平面为 xOy 面，即工具栏快捷方式处显示。

    （2）从主菜单栏选择【Draw】→【Rectangle】命令，或者单击工具栏按钮，进入创建矩形面模型的状态。在三维模型窗口的任一位置单击鼠标左键确定一个点；然后在 xy 面上移动鼠标光标，在绘制出一个矩形后单击鼠标左键确定第二个点，此时弹出矩形面属性”对话框。

    （3）单击该对话框的 Command 选项卡，在 Position 项对应的 Value 值处输入矩形面起始点坐标（45，45，0），在 XSize 项对应的 Value 值处输入矩形面的长度 90，YSize 项对应 的Value 值输入矩形面的宽度90；然后单击对话框的Attribute选项卡，在Name项对应的Value 值处输入矩形面的名称 GND，单击Transparent 项对应的 Value 值按钮，设置模型透明度为 0.6；如图 10.8 所示。最后，单击按钮结束。

图 10.8 矩形面属性对话框

    （4）按下快捷键 Crtl+D，适合窗口大小全屏显示创建的矩形面模型，如图 10.9 所示。

    （5）在三维模型窗口，单击选中新建的矩形面模型，选中后的模型会高亮显示。

图10.9 创建的 GND

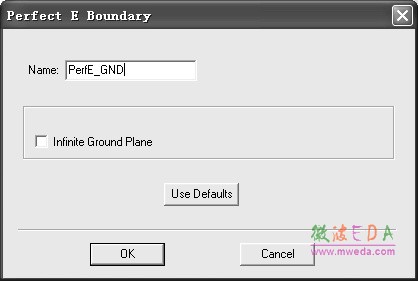

    （6）在三维模型窗口单击右键，从弹出菜单中选择【Assign Boundary】→【Perfect E】， 打开如图 10.10 所示的 Perfect E Boundary 对话框，为选中的矩形面 GND 分配理想导体边界条件。

    （7）在打开的对话框中，Name 项对应的文本框处输入 PerfE_GND，将理想导体边界命名为PerfE_GND，然后单击对话框按钮结束。此时理想导体边界条件的名称 PerfE_GND 会添加到工程树的 Boundaries 节点下。

图 10.10 Perfect E Boundary 设置对话框
