10.5 HFSS中创建微带天线模型

    创建一个圆柱体作为同轴馈线的内芯，圆柱体的半径为0.5mm，长度为5mm，圆柱体底部圆心坐标为（9.5mm，0，0），材质为理想导体，同轴馈线命名为Feed。

    （1）从主菜单栏选择【Draw】→【Cylinder】命令，或者单击工具栏按钮，进入创建圆柱体模型的状态。在三维模型窗口的任一位置单击鼠标左键确定一个点；然后在 xy 面上移动鼠标光标，绘制出一个圆形后单击鼠标左键确定第二个点；最后沿着 z 轴方向 移动鼠标光标，绘制出一个圆柱体后单击鼠标左键确定第三个点。此时，弹出圆柱体“属 性”对话框。

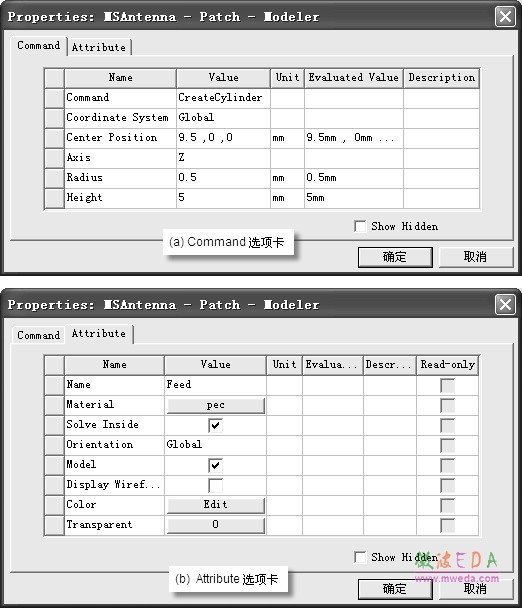

    （2）单击该对话框的 Command 选项卡，在 Center Position 项对应的 Value 值处输入圆柱 体的底面圆心坐标（9.5，0，0），在 Radius 项对应的 Value 值处输入圆柱体的半径 0.5，在 Height 项对应的 Value 值处输入圆柱体的高度 5，如图 10.16（a）所示。

图 10.16 圆柱体属性对话框

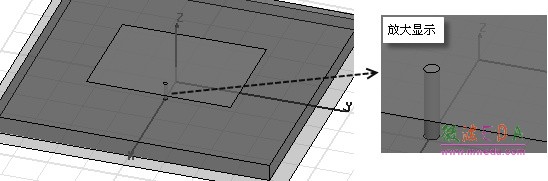

    （3）单击对话框的 Attribute 选项卡，在 Name 项对应的 Value 值处输入圆柱体的名称Feed；单击Material 项对应的 Value 值按钮，设置长方体的材料为pec，如图 10.16（b）所 示；最后单击属性对话框的按钮，完成设置，退出对话框。创建后的模型如图10.17 所示。

图10.17 创建的同轴馈线

    10.5.7 创建信号传输端口面

    同轴馈线需要穿过参考地面，传输信号能量。因此，需要在参考地面 GND 上开一个圆孔允许能量传输。圆孔的半径为1.5mm，圆心坐标为（9.5mm，0，0），并将其命名为 Port。

    （1）从主菜单栏选择【Draw】→【Circle】命令，或者单击工具栏的按钮，进入创建圆面模型的状态，在三维模型窗口任一位置单击鼠标左键确定一个点；然后在 xy 面上移动鼠标光标，在绘制出一个圆形后单击鼠标左键确定第二个点，此时弹出圆面属性”对话框。

    （2）单击该对话框的 Command 选项卡，在 Center Position 项对应的 Value 值处输入圆面的圆心坐标（9.5，0，0），在 Radius 项对应的 Value 值处输入圆面的半径 1.5 ；然后单击对话框的 Attribute 选项卡，在 Name 项对应的 Value 值处输入圆面的名称 Port；最后，单击按钮，生成一个圆面 Port，迭加在参考地面 GND 上。

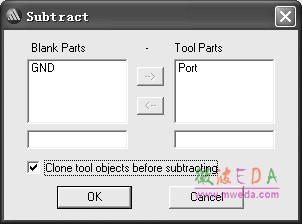

    （3）按住Ctrl 键，同时从操作历史树中按先后顺序单击选择面 GND 和 Port；然后从主菜单栏选择【Modeler】→【Boolean】→【Substrate】命令，或者单击工具栏的按钮，打开如图10.18 所示的Subtract 对话框；确认对话框的 Blank Parts 栏显示的是GND，Tool Parts 栏显示的是 Port，表明使用参考地模型 GND 减去圆面 Port；为了保留圆面 Port 本身，请选中对话框的 Clone tool objects before subtracting 复选框。然后单击按钮，执行相减操作。执行相减操作后，即从GND 模型中挖去了一块与圆面 Port 一样大小的圆孔，同时保留了圆面 Port 本身。

图 10.18 “相减操作”对话框

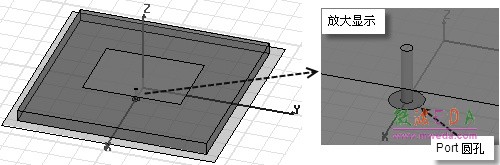

    （4）按下快捷键Ctrl+D，适合窗口大小全屏显示所有已创建的模型，如图 10.19 所示。

图 10.19 微带贴片天线模型
