9.3-9.4  新建HFSS工程并创建环形定向耦合器模型

    9.3  新建HFSS工程

     1．运行 HFSS 并新建工程

    双击桌面上的 HFSS 快捷方式，启动 HFSS 软件。HFSS 运行后，会自动新建一个工程文件，选择主菜单栏【File】→【Save As】命令，把工程文件另存为 RingHybrid.hfss；然后右键单击工程树下的设计文件名 HFSSDesign1，从弹出菜单中选择【Rename】命令项，把 设计文件重新命名为Coupler。

    2．设置求解类型

    设置当前设计为终端驱动求解类型。

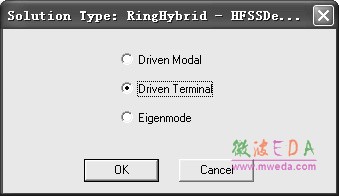

    从主菜单栏选择【HFSS】→【Solution Type】命令，打开如图 9.3 所示的 Solution Type 对话框，选中 Driven Terminal 单选按钮，然后单击按钮，退出对话框，完成设置。

图 9.3 设置求解类型

    9.4 创建环形定向耦合器模型

    9.4.1 设置默认的长度单位

    设置当前设计在创建模型时使用的默认长度单位为毫米。 从主菜单栏选择【Modeler】→【Units】命令，打开如图 9.4 所示的“模型长度单位设置”对话框。在该对话框中，Select units 项选择毫米单位（mm），然后单击OK按钮，退出对话框，完成设置。

图 9.4 “长度单位设置”对话框

    9.4.2 建模相关选项设置

    从主菜单栏中选择【Tools】→【Options】→【Modeler Options】命 令，打开3D Modeler Options 对话框。单击对话框的Drawing 选项卡，选中Edit properties of new primitive 复选框，如图9.5 所示。 然后单击按钮，退出对话框，完成设置。

图 9.5 3D Modeler Options 对话框

    说明： 选中Edit properties of new primitive 复选框的目的在于，在当前工程中，每次完成新建一个物体模型后，都会自动弹出该物体模型的属性对话框，方便用户建模操作。如果不选中该复选框，在完成新建一个物体模型后，不会自动弹出属 性对话框，这种情况下用户如果需要编辑和更改物体属性，可以在 HFSS 工作界面左下角的属性窗口处修改。

    9.4.3 定义变量length

    定义一个设计变量 length，设置其初始值为 24.5mm。

    从主菜单栏中选择【HFSS】→【Design Properties】命令，打开“设计属性”对话框。 在该对话框中，单击 按钮，打开Add Property 对话框；在 Add Property 对话框的 Name 项输入变量名 length，Value 项输入变量的初始值 24.5mm，如图 9.6 所示。然后单击OK按钮，退回到属性对话框。此时，属性对话框会列出添加的变量 length，确认无误后单击属性对话框的确定按钮，完成变量定义。

图 9.6 添加设计变量
