9.3-9.4  新建HFSS工程并创建环形定向耦合器模型

    向材料库中添加新的介质材料，并设置其为建模时使用的默认材料；新添加材料的相对介电常数为2.33，介质损耗正切为0.000429。

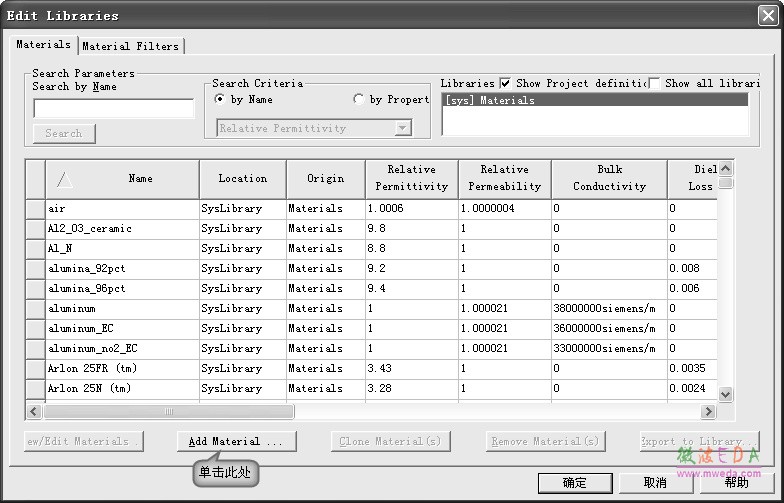

    从主菜单栏中选择【Tools】→【Edit Configured Libraries】→【Materials】命令，打开如图 9.7 所示的Edit Libraries 对话框。

图9.7 Edit Libraries 对话框

    单击该对话框的按钮，打开如图9.8 所示的 View/Edit Material 对话框。在View/Edit Material 对话框中，Material Name 项输入材料名称 My_Sub，Relative Permittivity 项对应的Value 值处输入相对介电常数 2.33，Dielectric Loss Tangent 项对应的 Value 值处输入介质的损耗正切 0.000429。然后单击OK按钮，退出对话框，完成向材料库中添加新材料的操作。

图 9.8 View/Edit Material 对话框

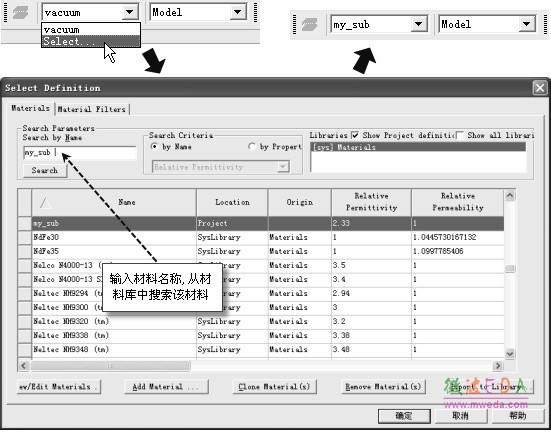

    单击工具栏中设置默认材料的快捷方式，从其下拉列表中选择“Select…”，打开Select Definition 对话框；在该对话框的 Search By Name 项输入新添加的材料名称 My_Sub，从材料库中搜索到该材料，并将其单击选中；然后单击确定按钮，此时即设置 My_Sub 为当前建 模所使用的默认材料，并显示在工具栏设置默认材料快捷方式处。整个过程如图 9.9 所示。

图 9.9 设置建模所使用的默认材料

    9.4.5 创建带状线介质层模型

    创建一个正六边体模型作为带状线的介质层，其材料属性为 My_Sub，正六边体外接圆半径长度为 length/cos(30deg)，高度为 2.286mm，并命名为 Substrate。

    从主菜单栏选择【Draw】→【Regular Polyhedron】命令，或者单击工具栏的按钮，进入创建正多边体模型的状态。在 3D 模型窗口的任一位置单击鼠标左键确定一个点；然后在 xy 面 移动鼠标光标，绘制出一个圆形后，单击鼠标左键确定第二个点；最后沿着 z 轴方向移动鼠标光标，绘制出一个圆柱形后单击鼠标左键确定第三个点。此时，弹出如图9.10所示的Segment number 对话框，在对话框中输入数字 6，表示创建的是正六边体模型，然后单击OK按钮结束。

图 9.10 Segment Number 对话框

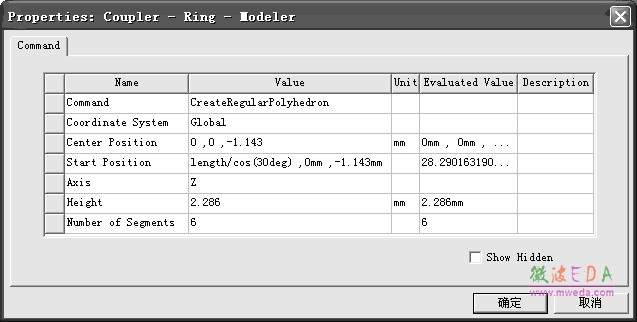

    单击OK按钮后，弹出所创建的正六边体模型的“属性”对话框，单击“属性”对话框的 Command 选项卡，在 Center Position 项对应的 Value 值处输入正六边形的底面圆心坐标（0，0，1.143）；在 Start Position 项对应的 Value 值处输入坐标值（length/cos(30deg)，0mm，-1.143mm）， 设置正六边形的半径为 length/cos(30deg)，其中length 是前面定义的设计变量；在 Height 项对应 的 Value 值处输入正六边形的高度 2.286；其他项保持默认值不变，如图 9.11 所示。

图 9.11 “属性”对话框的 Command 选项卡界面

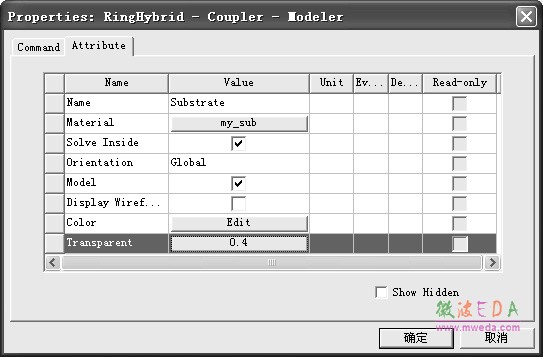

    然后，单击属性对话框的 Attribute 选项卡，在 Name 项对应的 Value 值处输入正六边体的名称 Substrate；单击 Transparent 项对应 Value 值处的按钮，设置正六边体的透明度为 0.4；因为在前面已经设置新添加的材料 My_Sub 为建模默认材料，所以此处 Material 项对应的材料即为 My_Sub，不需要重新分配；其他项保持默认值不变，如图 9.12 所示。最后单击确定按钮，即创建了一个外接圆半径为 length/cos(30deg)，高度为 2.286mm，材料属性为 My_Sub，名称为 Substrate 的正六边体模型。

图 9.12  属性对话框的Attribute 选项卡界面

   注意： 在HFSS 中，三角函数的默认单位是弧度，如cos(30)表示30 弧度（约为291°） 对应的余弦函数值。而本例中，在定义模型半径时需要计算的是30°对应的余弦值， 所以需要指定角度单位deg。

    注意： Transparent 项对应的是模型的透明度设置，其取值范围为 0～1，0 表示物体模型不透明，1 表示物体全透明。

    从主菜单中选择【View】→【Fit All】→【All Views】命令，或者按下快捷键 Crtl+D， 适合窗口大小全屏显示所创建的模型，新建的正六边体模型如图 9.13 所示。

图 9.13 新建的正六边体模型
