9.5 给耦合器模型分配边界条件和激励

    设置环形带状线 Trace 为理想导体边界条件，设置其4 个输入/输出端口的激励方式为波端口激励。

     1．设置环形带状线Trace 为理想导体边界

    在操作历史树下选中环形带状线 Trace，选中后的环形带状线模型会高亮显示；然后右键 单击工程树下的 Boundaries 节点，从弹出菜单中选择【Assign】→【Perfect E】，打开 Perfect E Boundary 对话框，如图 9.18 所示。直接单击对话框的按钮，设置选中的环形带状线 Trace 为理想导体边界。

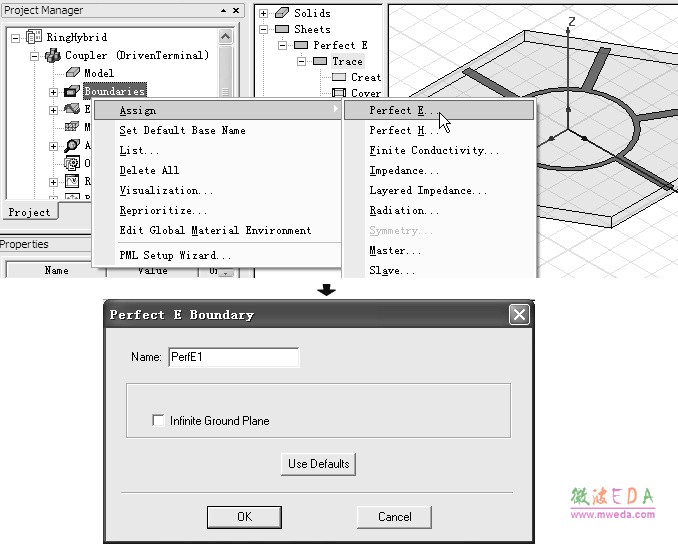

图 9.18 设置环形带状线 Trace 为理想导体边界

    2．设置耦合器4 个端口为波端口激励

    耦合器 4 个端口的编号如图 9.19 所示，4 个端口的激励方式都设置为波端口激励。首先设置端口 1 为波端口激励。

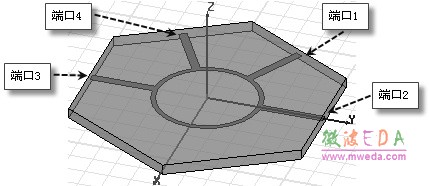

图 9.19 耦合器4 个端口的编号

    单击F 键，切换到面选择状态。在介质层 Substrate 的上表面靠近端口1 处，单击鼠标，选中物体Substrate 的上表面，然后按下快捷键 Ctrl+B，此时会选中端口 1 所在的表面。选中端口1 表面后，右键单击工程树下的 Excitations 节点，从弹出菜单中选择【Assign】→【Wave Port】， 打开如图 9.20 所示的“终端线设置”对话框，单击该对话框的按钮，设置端口1 的激励方式为波端口激励。端口1 的激励方式设置完成后，默认的端口激励名称 WavePort1 和终端线 名称 Trace_T1 会添加到工程树的 Boundaries 节点下。右键单击工程树 Boundaries 节点下的端 口激励名称 WavePort1，从弹出菜单中选择【Rename】命令，重新命名激励名称为 P1；在工程 树下，单击 P1 左侧的 按钮，展开 P1，会看到默认的终端线名称 Trace_T1；右键单击终端线名称 Trace_T1，在弹出菜单中选择【Rename】命令，重新命名终端线名称为T1。

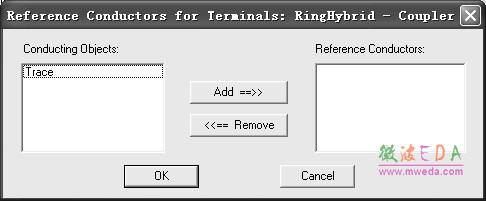

图 9.20 “终端线设置”对话框

    双击工程树 Boundaries 节点下的端口激励 P1，打开Wave Port 对话框，选中对话框的 Post Processing 选项卡，确认其端口阻抗为 50 欧姆，如图 9.21 所示；然后单击按钮，关闭该对话框。

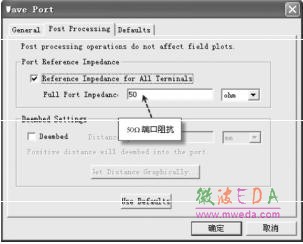

图 9.21 Wave Port 对话框

    使用相同的操作，分别设置端口 2、端口 3、端口 4 的激励方式为波端口激励，并把波 端口激励和终端线的名称分别命名为 P2、P3、P4 和 T2、T3、T4。波端口设置好之后，工程 树下的 Boundaries 节点如图 9.22 所示。

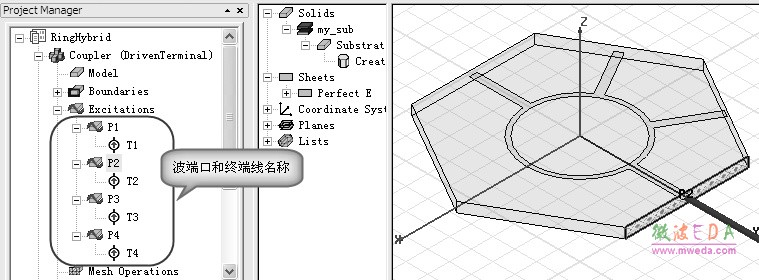

图 9.22 工程树下的波端口和终端线名称


    说明： 在终端驱动求解类型下，HFSS11 版本和 HFSS11 之前的版本关于波端口激励 的设置操作是完全不同的。在 HFSS11 之前的版本中，终端驱动求解类型在定义波 端口激励时需要用户手动设置终端线（Terminal Lines）作为电压的积分路径，HFSS 根据设置的终端线计算端口节点电压。在 HFSS11 版本中，由用户手动设置终端线 作为电压积分路径计算节点电压，改为由系统自动设置终端线作为磁场的积分路径 计算节点电流。本章是基于 HFSS11 版本操作讲解的，对于之前版本的操作，读者 可以参考相关版本软件自带的帮助文档。
