9.6 HFSS耦合器设计的求解设置

文章来源: 本站原创    录入: mweda.com    点击数:

    本章设计的环形耦合器工作频率为 4GHz，所以设置自适应网格剖分频率为 4GHz。另外， 为了查看设计的环形耦合器在工作频率两侧的频率响应，需要设置 1～7GHz 的扫频分析。

    9.6.1 求解设置

    右键单击工程树下的 Analysis 节点，从弹出菜单中选择【Add Solution Setup】命令，打 开如图9.23所示的Solution Setup对话框。在该对话框中，Setup Name项保留默认名称Setup1； Solution Frequency 项输入4GHz，即设置求解频率为4GHz；Maximum Number of Passes 项输入 20，即设置HFSS 软件进行网格剖分的最大迭代次数为 20；Maximum Delta S 项输入 0.02， 即设置收敛误差为 0.02；其他项保持默认设置。然后单击确定按钮，完成求解设置，退出对话框。设置完成后，求解设置的名称 Setup1 会添加到工程树的 Analyis 节点下。

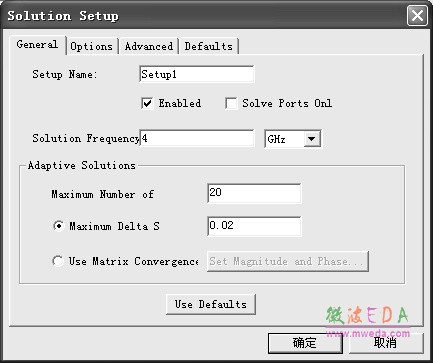

图 9.23 Solution Setup 对话框

    9.6.2 扫频设置

    展开工程树的 Analysis 节点，选中求解设置 Setup1，单击右键，从弹出菜单中选择【Add  Frequency Sweep】，打开如图 9.24 所示的 Edit Sweep 对话框，进行扫频设置。

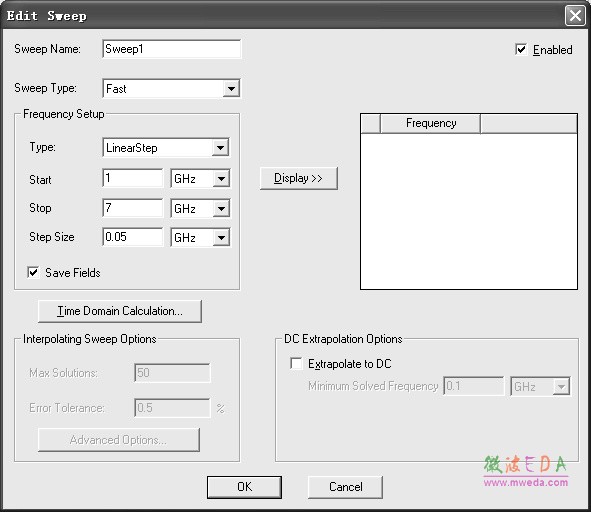

图 9.24 扫频设置

    在该对话框中，Sweep Name 项保留默认的名称 Sweep1；Sweep Type 项选择Fast，设置扫频类型为快速扫频；在 Frequency Setup 栏，Type 项选择 LinearStep，Start 项输入1GHz， Stop 项输入7GHz，Step 项输入 0.05GHz，即设置扫频范围为1～7GHz，频率步进为0.05GHz。 然后单击对话框的OK按钮，完成扫频设置，退出对话框。设置完成后，扫频设置的名称 Sweep1 会添加到工程树 Analysis 节点的 Setup1 项下面，如图 9.25 所示。


图 9.25 Solution Setup 对话框
