6.1 HFSS 中的求解类型

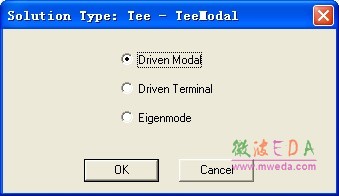

    新建一个 HFSS 工程设计时，首先需要选择该设计的求解类型。通过从主菜单栏选择 【HFSS】→【Solution Type】命令，打开如图 6.1 所示的对话框，设置求解类型。

图 6.1 求解类型

    HFSS 中有3 种求解类型：模式驱动求解（Driven Modal）、终端驱动求解（Driven Terminal） 和本征模求解（Eigenmode）。

    1．模式驱动求解类型

    以模式为基础计算 S 参数，根据导波内各模式场的入射功率和反射功率来计算 S 参数矩 阵的解。

    2．终端驱动求解类型

    以终端为基础计算多导体传输线端口的 S 参数；此时，根据传输线终端的电压和电流来计算 S 参数矩阵的解。

    3．本征模求解类型

    本征模求解器主要用于谐振问题的设计分析，可以用于计算谐振结构的谐振频率和谐振频率处对应的场分布，以及计算谐振腔体的无载 Q 值。 应用本征模求解时，需要注意以下几点。

    （1）不需要设置激励方式。

    （2）不能定义辐射边界条件。

    （3）不能进行扫频分析。

    （4）不能包含铁氧体材料。

    （5）只有场解结果，没有 S 参数求解结果。
