10.4 新建HFSS微带天线设计工程

文章来源: 本站原创    录入: mweda.com    点击数:

    1．运行 HFSS 并新建工程

    双击桌面上的 HFSS 快捷方式，启动 HFSS 软件。HFSS 运行后，会自动新建一个工程文件， 选择主菜单【File】→【Save As】命令，把工程文件另存为 MSAntenna.hfss；然后右键单击工程树下 的设计文件名称 HFSSDesign1，从弹出菜单中选择【Rename】命令项，把设计文件重新命名为 Patch。

    2．设置求解类型

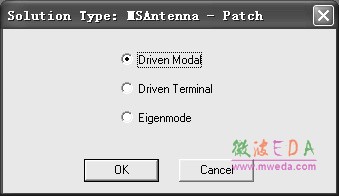

    设置当前设计为模式驱动求解类型。 从主菜单栏选择【HFSS】→【Solution Type】，打开如图 10.5 所示的 Solution Type 对话 框，选中 Driven Modal 单选按钮，然后单击按钮，退出对话框，完成设置。


图 10.5 设置求解类型
