直角反射器CST仿真实例（1）

之前写过A求解器直接获得一维或二维的距离像，用的是求解器中的Range profiles模式直接计算。下面我们看个简单案例，用Field sources模式和ICZT算法来计算一维距离像。

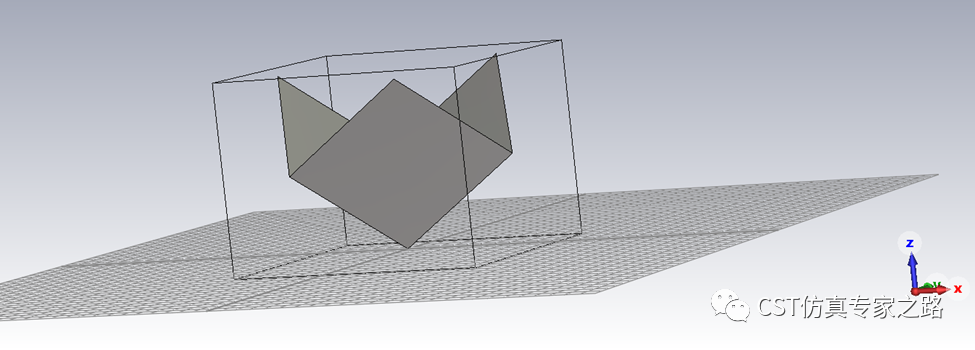

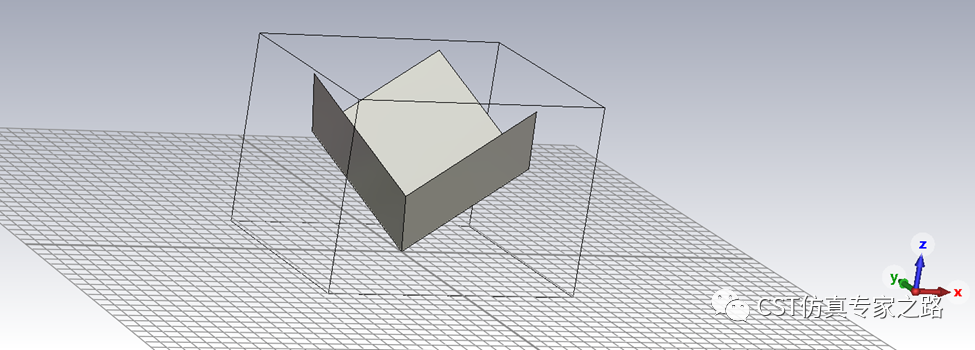

画三个PEC平面，互相成90度，然后凹面转向Z＋方向。直角反射器的好处就是哪来的信号回哪去，比较方便演示雷达反射仿真，所以大概朝向Z+ 就可以了，不需要三角函数算准准的。大小区别不大，只是稍微影响RCS而已。这里我们用的是边长0.02m。

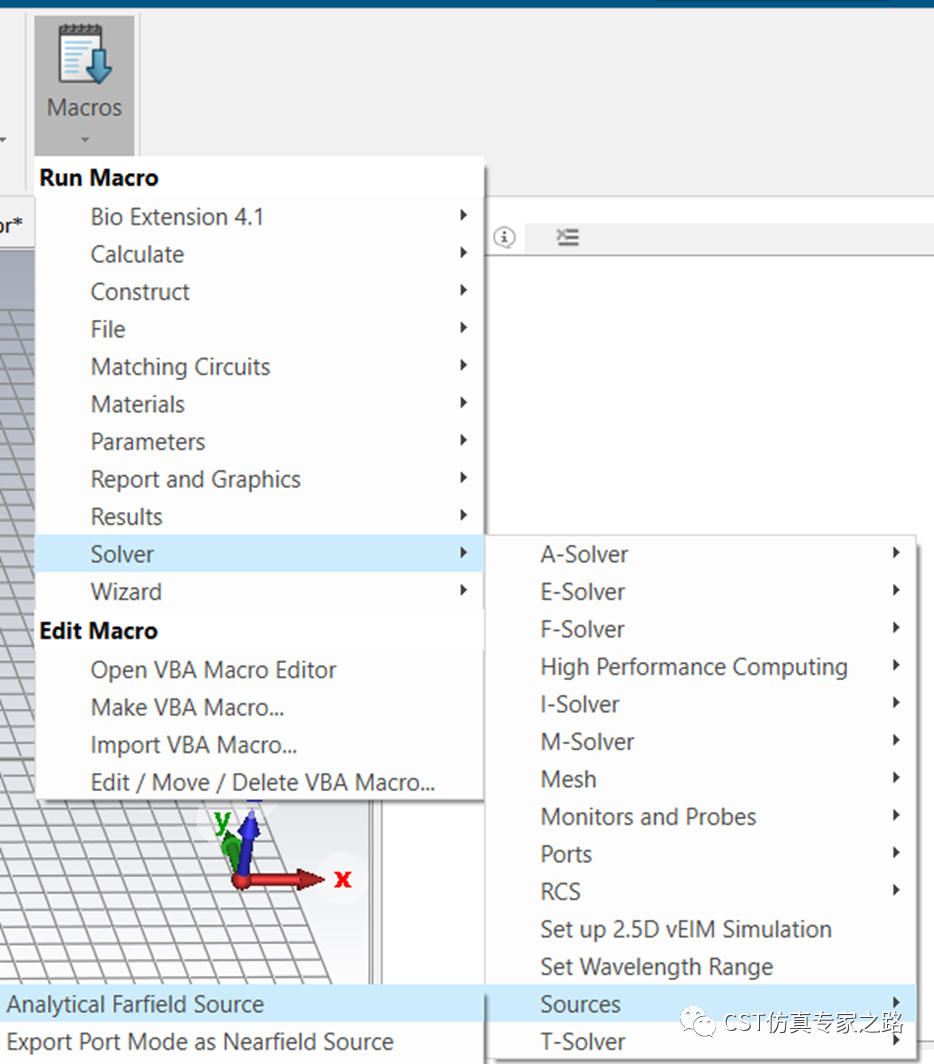

下面定义场源，可以用任意的天线远场源。这里我们用理想的各向同性的远场源，快速运行macro：

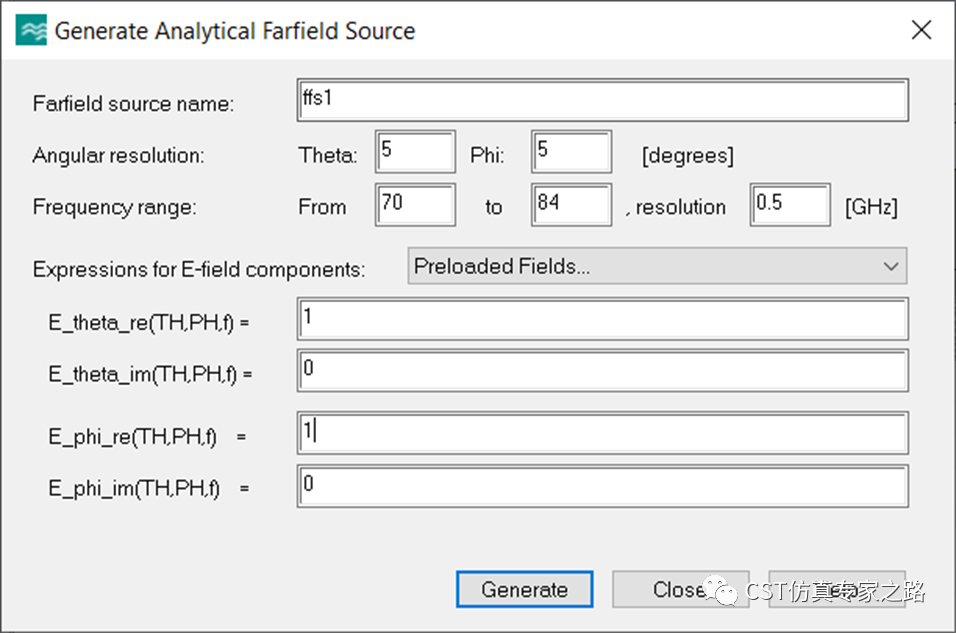

设置theta和phi在1m的场强相同：

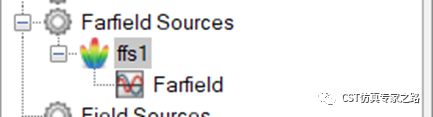

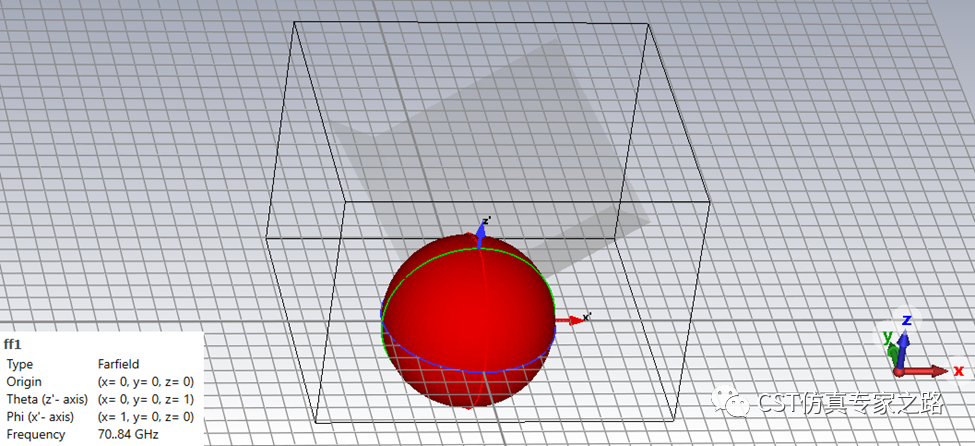

生成场源：

感兴趣的朋友自己验证该场源的辐射功率哈~

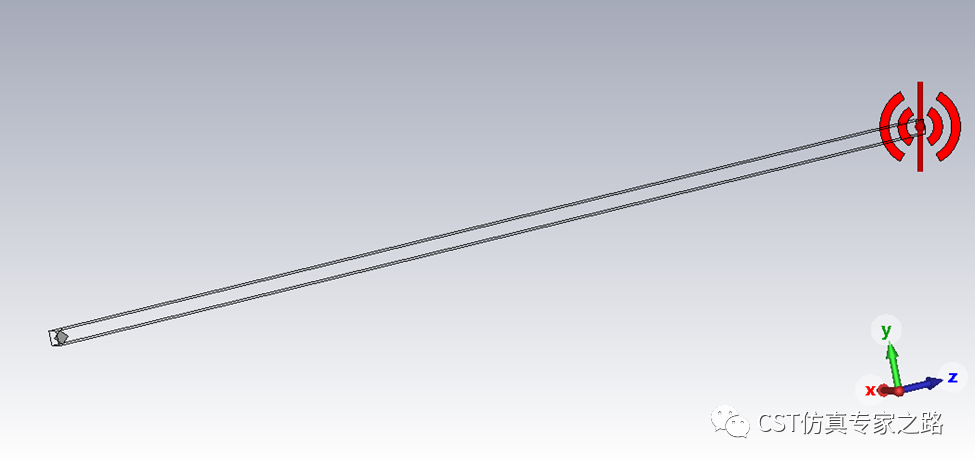

下面我们将场源移到2m远：

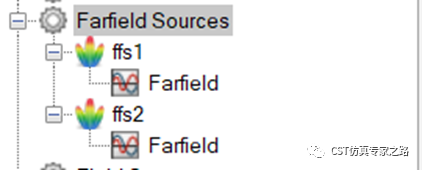

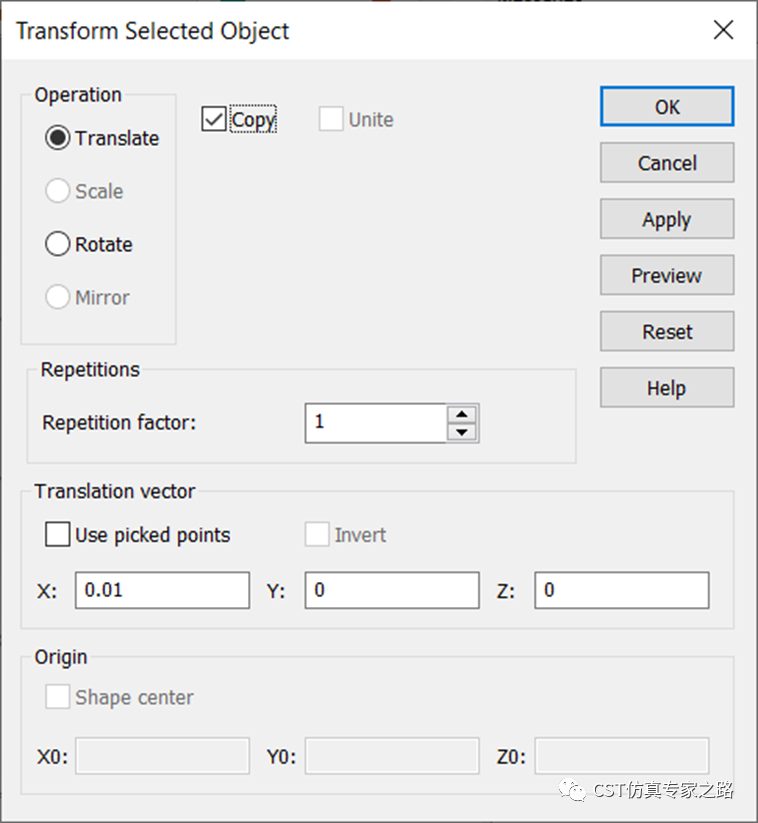

复制场源，这样一个作为发射，一个接收：

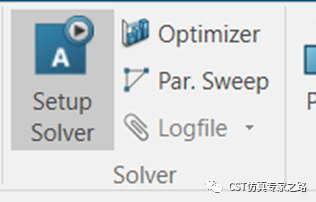

进入A求解器：

我们选择场源模式Field sources，激励ffs1作为发射，这里要勾选Calculate antenna coupling来计算F参数：

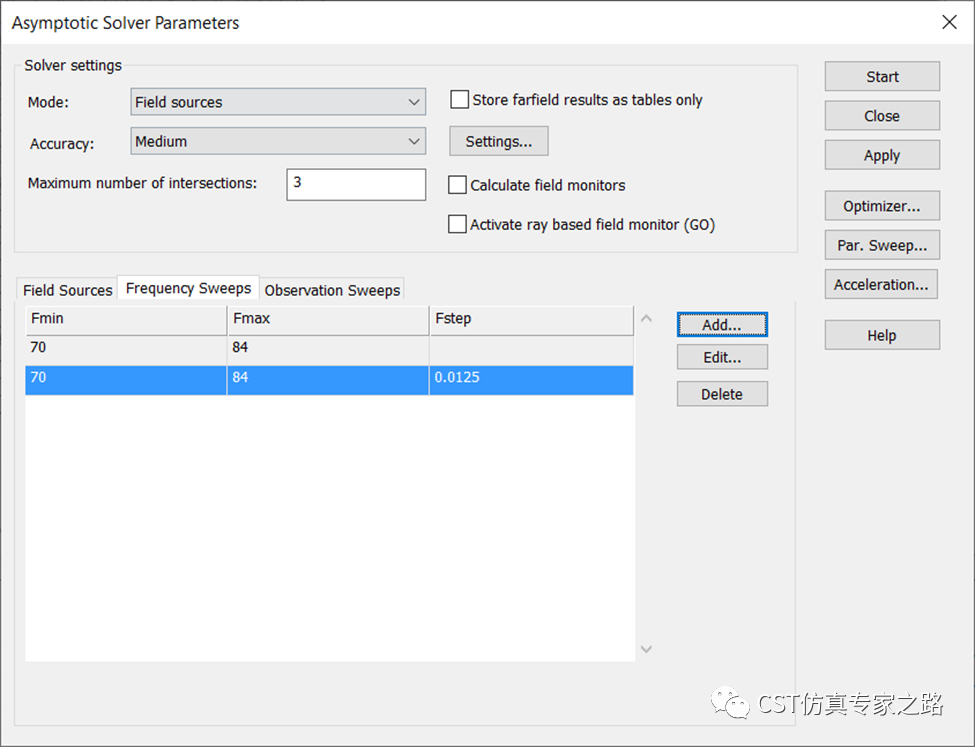

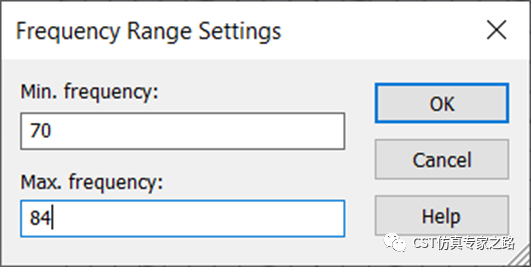

频率范围以及采样设置：

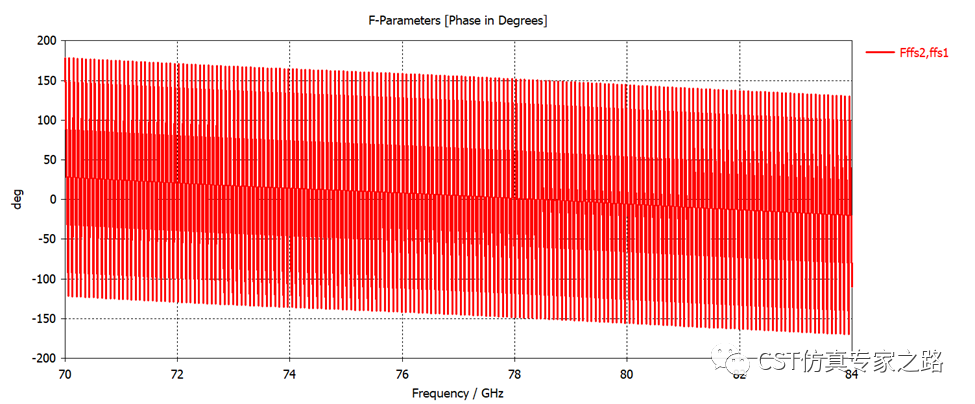

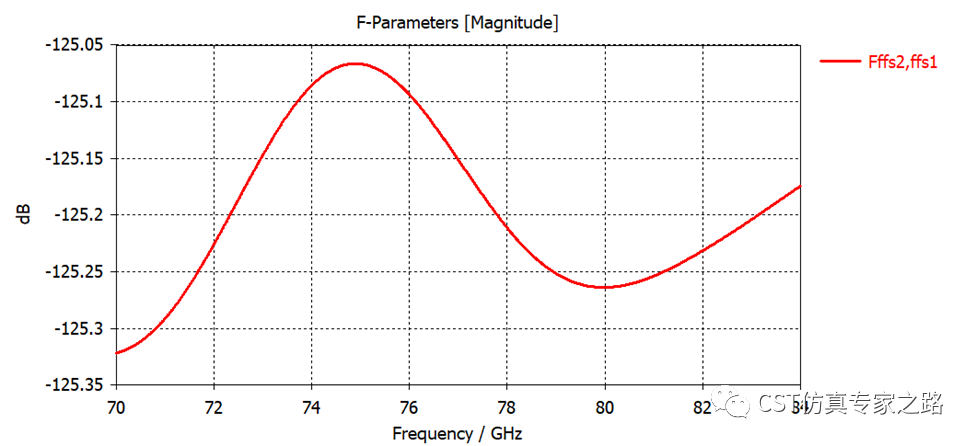

开始仿真。结束之后，查看F参数的振幅和相位：

然后进入后处理：

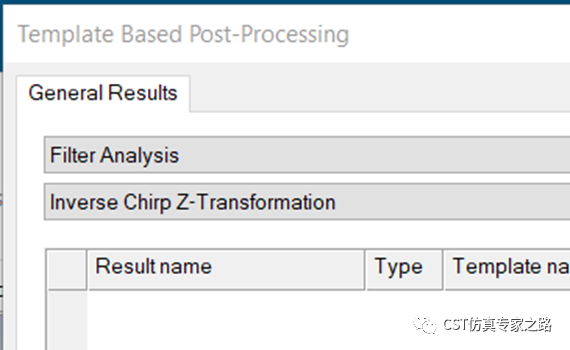

找到逆ChirpZ变换的模板：

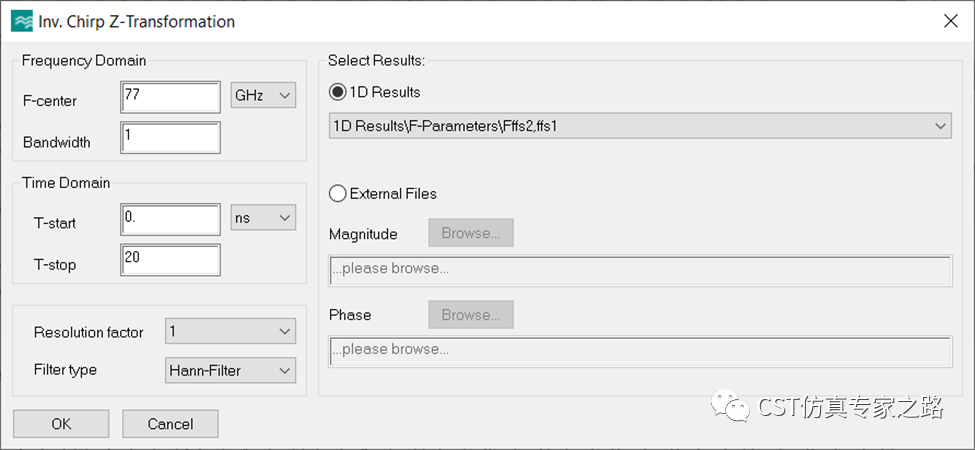

这里虽然仿真带宽14GHz，因为只有一个物体，我们用1GHz就够了。T-stop设置20ns，

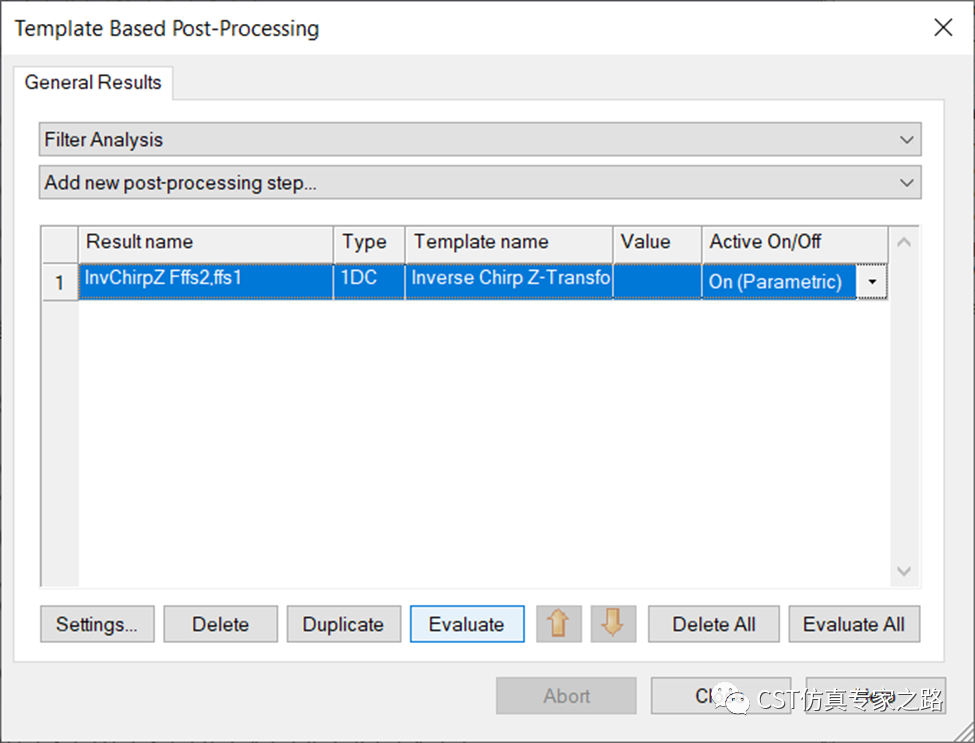

Evaluate计算模板：

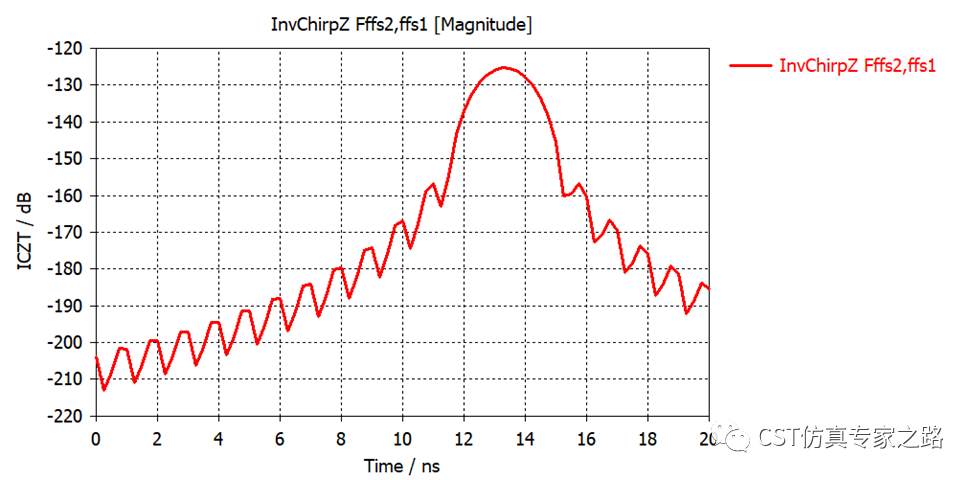

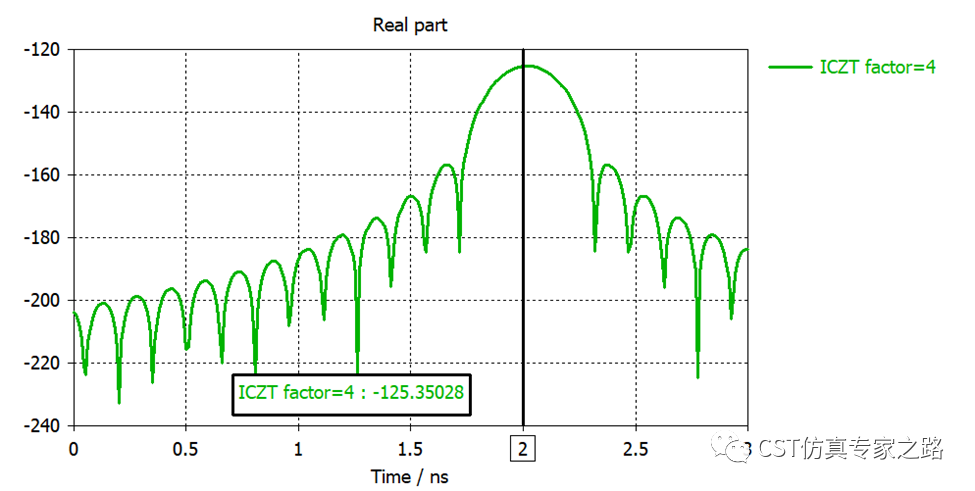

结果在Tables中：

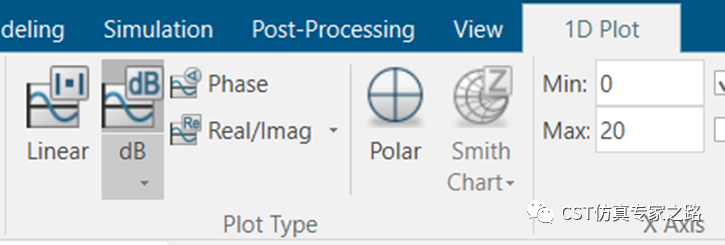

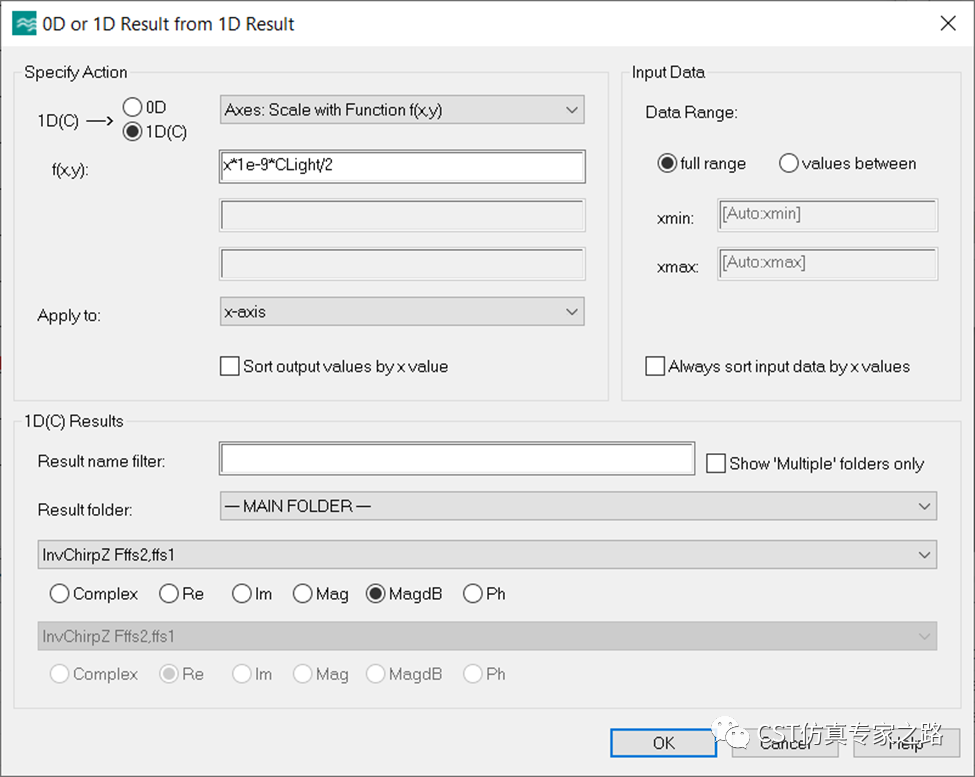

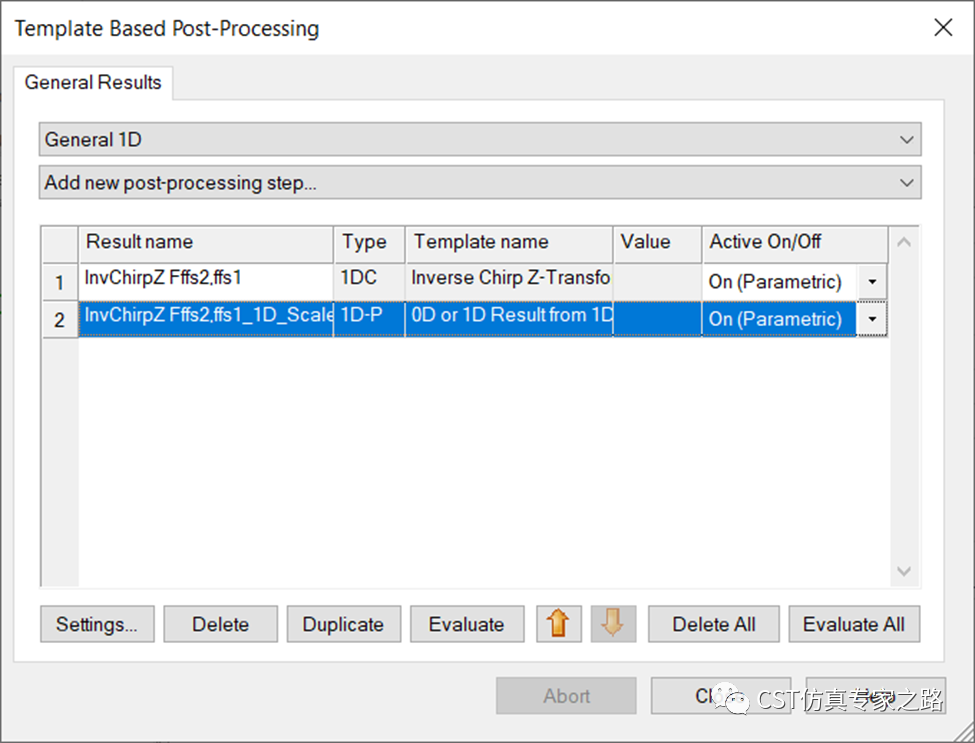

横坐标是往返的时间，所以需要加入光速才能变成距离：

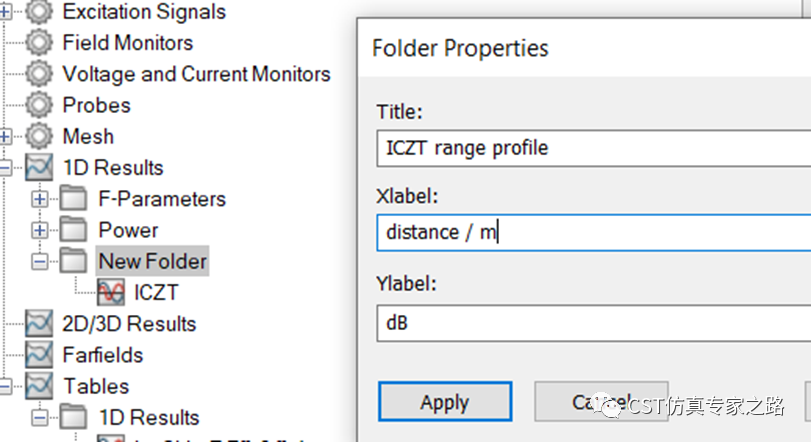

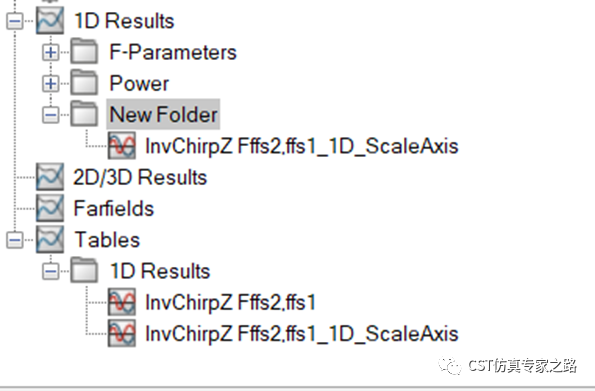

将修改过X轴的ICZT结果拷贝到新的1D文件夹，这样我们可以该标注：

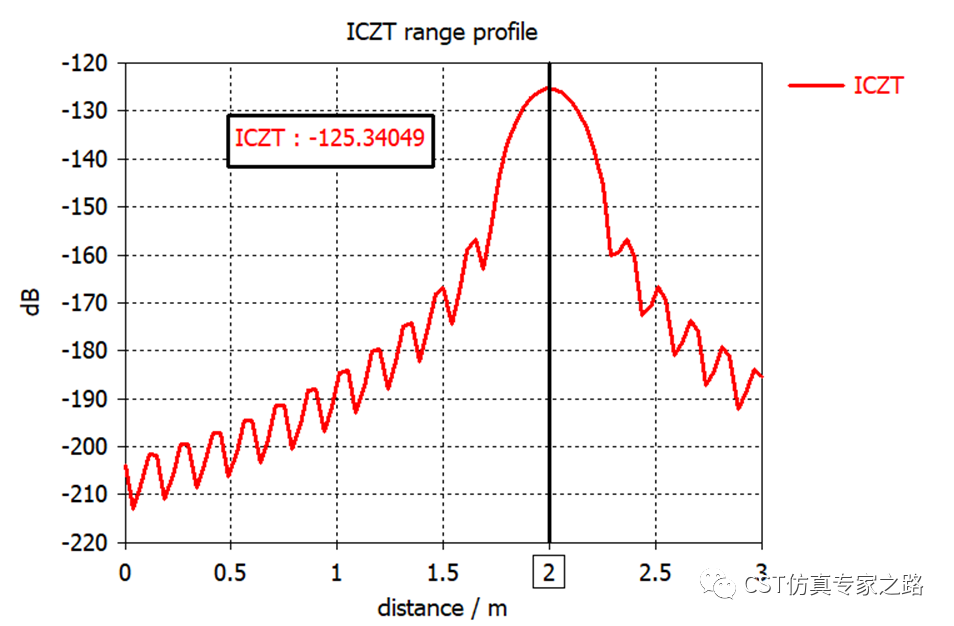

可见仿真计算的距离为2m。

若增加分辨率系数，则距离上的采样更密：

 （没改坐标名称，x轴已换成m）

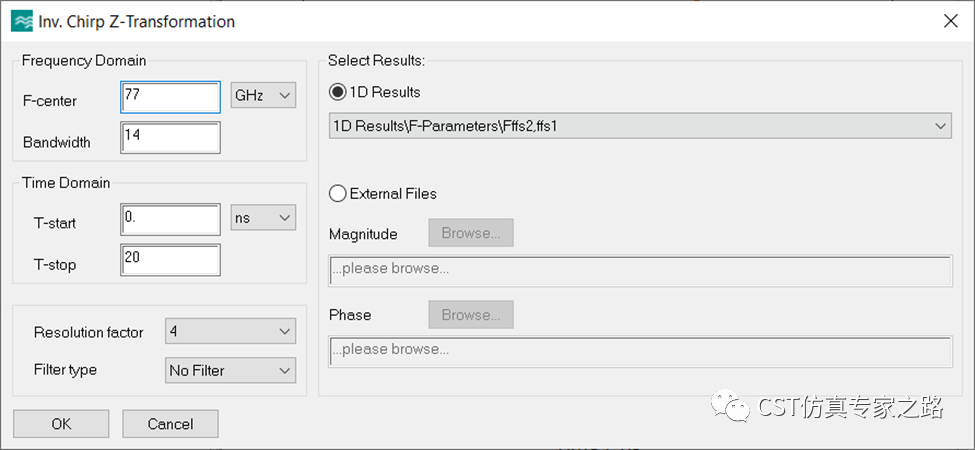

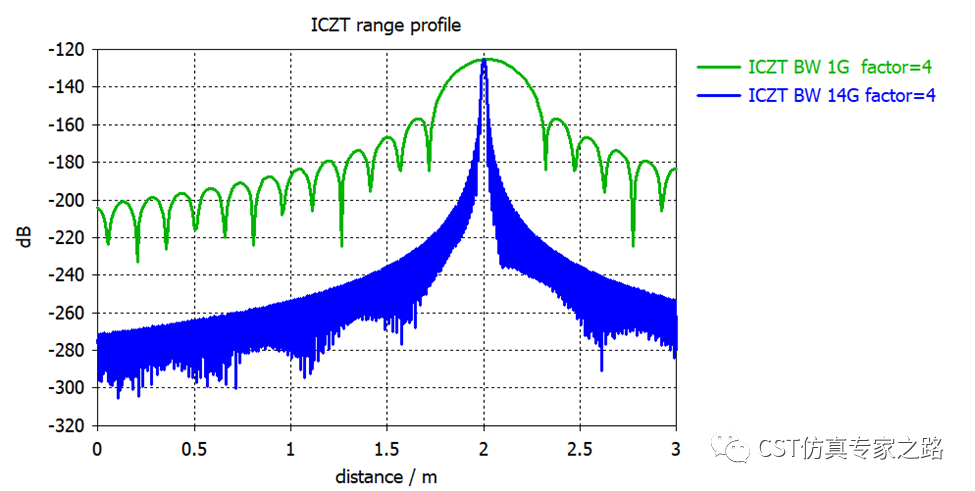

若增加带宽，则信号更清晰：

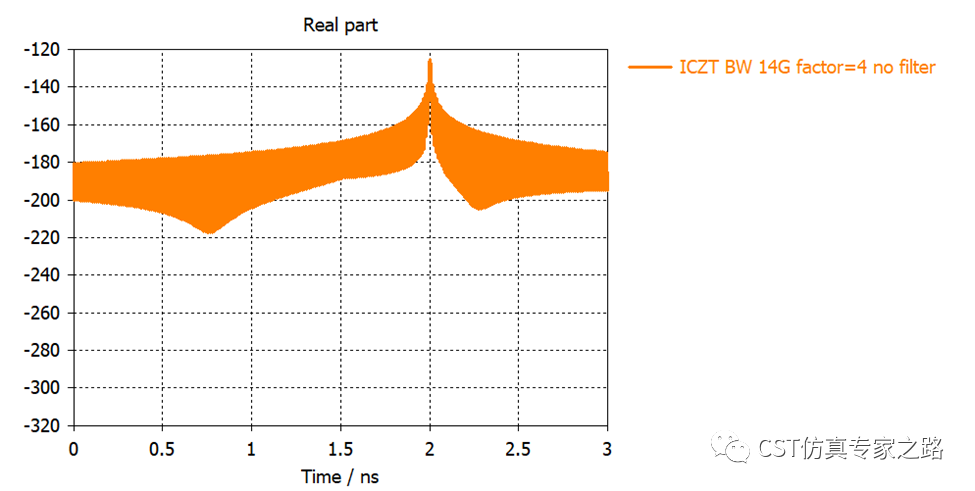

若不用滤波器，则整体距离像升高，不易辨别：

 （没改坐标名称，x轴已换成m）

小结：

1.    本方法演示场源加ICZT后处理，手动提取距离像，方便用户学习雷达仿真。

2.    远场源可以任意，仿出F21即可。

3.    本案例简单介绍的采样设置原理，带宽和频域采样对测距的分辨率有更复杂的影响，下期我们再介绍。
