CST共模电感仿真实例(3)-电感饱和特性仿真
基于静磁场求解器（M-Static solver）的电感饱和特性仿真
【仿真设置】Step1-Step5与上期分享的基于低频求解器的电感感量仿真的设置相同。

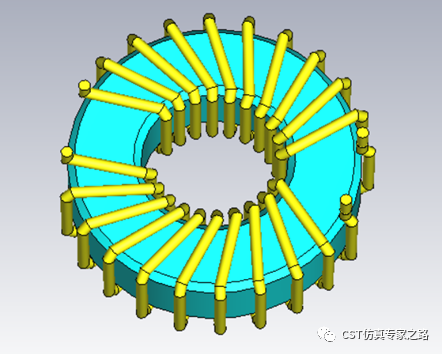

Step1：导入/创建电感模型，这里采用上期分享的共模电感模型。

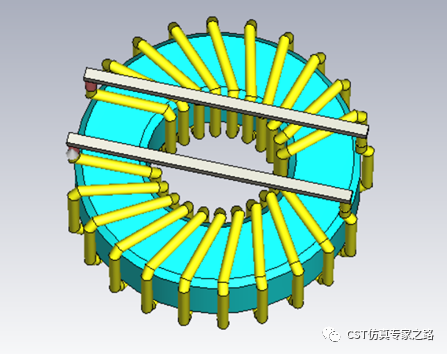

Step2：考虑到电感仿真线圈需要闭合*，可采用导线/导电平面/电边界等方式，将线圈闭合。如下图所示
*注：除RLC solver以外，其他求解器仿真电感均需要保证线圈闭合。

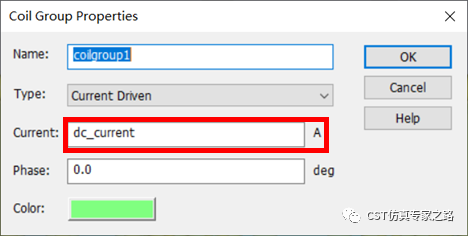

Step3：由于共模电感包含两个或以上线圈，这里首先需要创建一个coil group；在coil group对话框中，设置激励的幅度，在这里可以选择电压驱动或者电流驱动。如下图所示

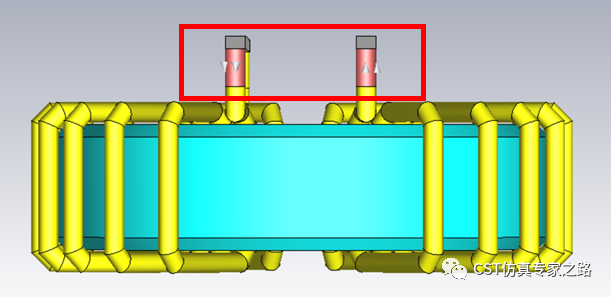

Step4：添加激励，绕线电感推荐使用coil segment，每个闭合的线圈添加一个coil segment，并将两个coil segment拖拽至刚刚创建的coil group下面。这里需要注意的是，共模感量仿真添加同向激励，差模感量仿真添加相反方向的激励，如下图所示。

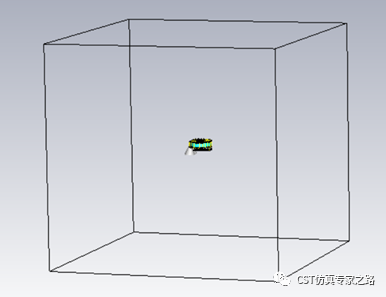

Step5：background及边界条件设置。对于Ms solver电感仿真，background中的surrounding distance尽量大，建议模型大小的5-10倍。边界条件可以设置为电边界或者OPEN。

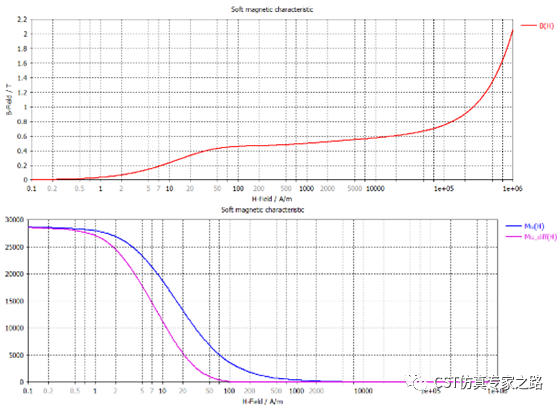

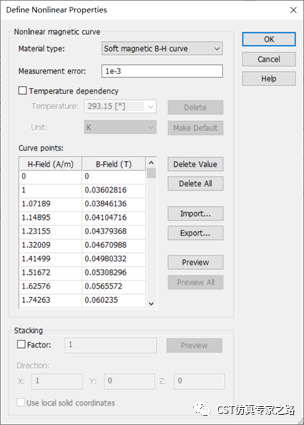

Step6：非线性材料的设置。新建磁芯材料，导入磁铁心材料的B-H曲线。这里支持软磁材料的B-H曲线以及硬磁材料的J-H曲线。创建后，在1D results-materials文件夹中可以查看到数据拟合前后的B(H)曲线、Mu(H)曲线以及Mu-diff(H)曲线。如下图所示。

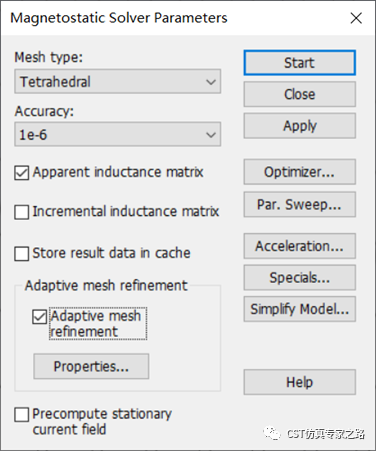

Step7：求解器设置：Ms求解器设置很简单，通常使用默认设置。此外需要勾选Apparent inductance matrix，方便在1D results文件夹中得到电感感量仿真结果。

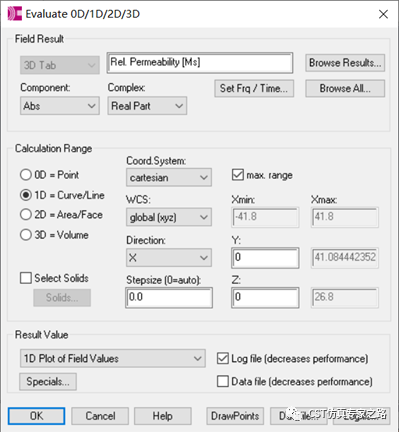

Step8：添加后处理（post-processing），这一步不是必须的，在本案例里，添加该后处理是为了方便观察磁导率随电流的变化情况。具体设置如下图所示。
【仿真结果分析】

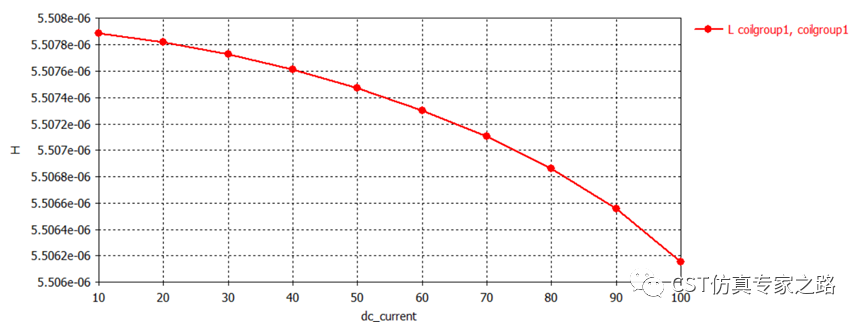

1. 在1D results 文件夹中可以查看电感感量随电流变化的结果，如下图所示。由于本案例为共模电感，其差模感量基本不受磁芯饱和的影响，因此差模感量受到电流变化的影响不大。

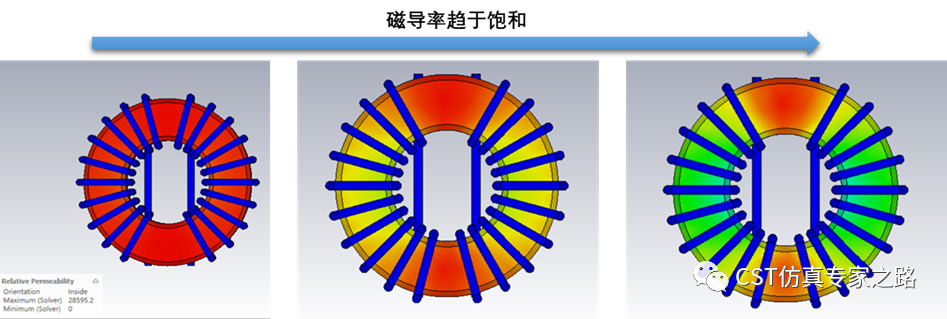

2. 在2D /3D results 文件夹中可以得到相对磁导率分布（Rel. Permeability density），下图从左至右分别为20A、50A、80A的相对磁导率分布。

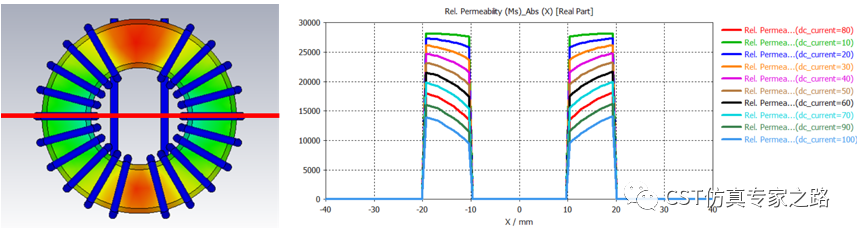

3. 后处理结果如下图所示，该后处理结果为不同电流下的相对磁导率分布（提取穿过磁芯的一条curve上的数值）。
以上和大家分享了基于Ms solver的电感饱和效应的仿真。
环形磁芯的磁导率分布仿佛一个漂亮的甜甜圈被染上了春天的颜色，既有红杏枝头春意闹的灵动，也有千里莺啼绿映红的甜美。感兴趣的朋友可以去尝试，相信在美好的春光里，一定会有令人欣喜的收获。
