金属板对电缆串扰影响分析实例
线间串扰是一种非常常见的电磁干扰形式，今天我们看一个金属板对电缆串扰影响的例子。此仿真的主要目的是看地板在不同的导电率的情况下对两根电缆之间串扰的影响。
这里用到了5种不同电导率的材料，分别是PEC、Mercury（CST material library）、以及自定义的三种Lossy metal: Lossmetal1(Conductivity=20)、Lossmetal2(Conductivity=500)、Lossmetal3(Conductivity=5000)。
首先来看模型：Cable结构如下图，其中cable1内导体直径10.795mm，Cable2内导体直径0.65mm，Cable1和cable2长度均为3m。
仿真频段设为0-100 MHz。
对串扰电缆建立电路模型，在一条线上加端口port1，在另一条受扰电缆的两个端分别加了探针P1和P2。

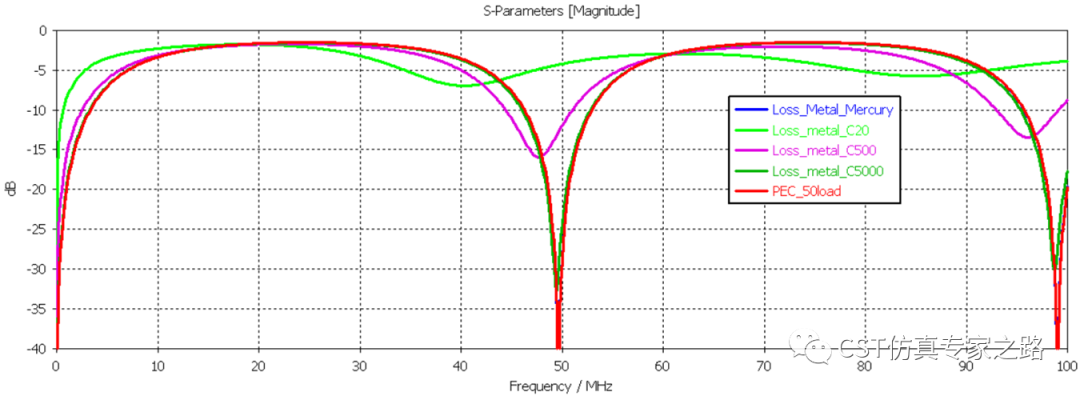

设置完成后，在Schematic下面建立 S-Para任务，看看电缆的S参数情况：
S11结果表明电缆在50MHz及其倍频处有强烈的谐振，尤其地板的电导率越大谐振越强烈。

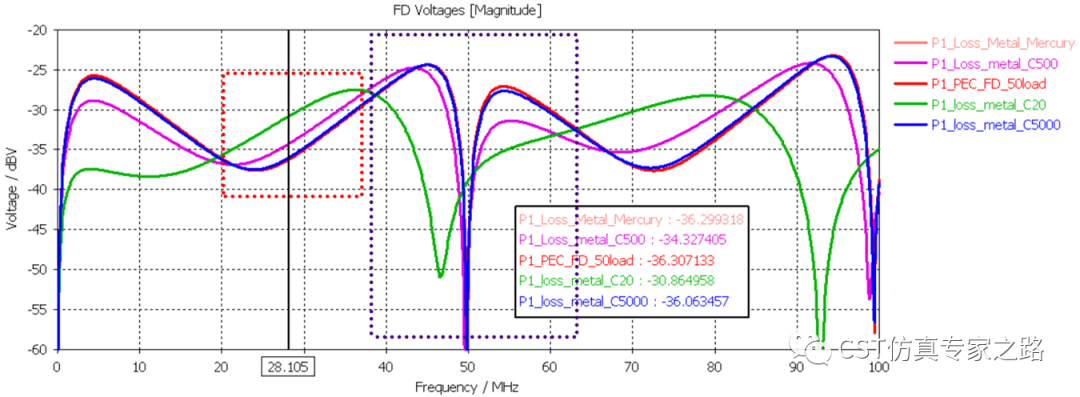

再来看看探针P1上的结果：
在20-37MHz范围内（图中红色虚框区域）电缆没有谐振，这点可以从S11看出来。因此在这个频率范围内在高电导率地板情况下探针上的电压要比低电导率地板情况下的电压低。

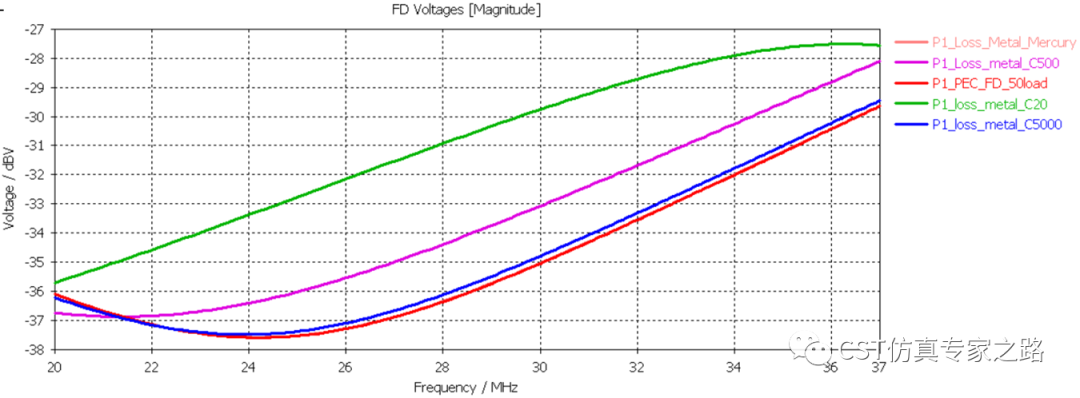

对红色区域放大：

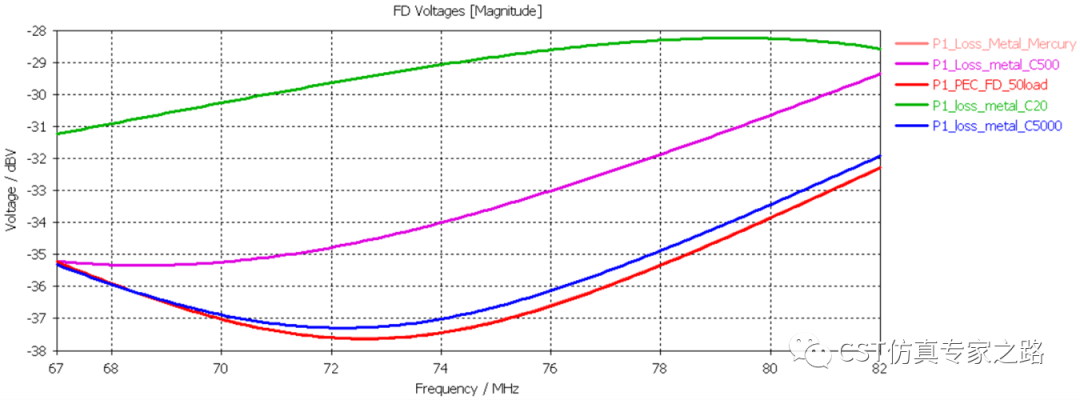

20-37MHz频率范围内受扰电缆上探针P1在不同电导率地板的情况下的电压分布，相同的情况也出现在67MHz-82.5MHz频率范围内，如下图
37-63MHz频率范围内（紫色虚框区域内）由于电缆出现了谐振，并且导电率越大的地板使得电缆谐振越强烈，在这种情况下电缆上会产生比较大的电压和电流。
因此，在这种电缆有谐振的频率范围内分析具有不同导电率地板对电缆串扰的影响是不准确的。可以采取更长的电缆来仿真，从而可以看到更宽的未谐振频率范围内的情况。
