CST仿真分析F22战斗机单站RCS
来源：OPERA仿真专家之路
更新时间：2024-09-03
阅读：
CST软件套装提供了许多工具，可用于在高频下对现实生活中的几何图形进行全波电磁（EM）仿真。支持从所有流行的CAD文件导入极其复杂的几何图形（这允许使用在机械工程专业工具中创建的模型），模型验证以及易于简化的EM仿真。该产品还包括内部开发的网格划分器，该网格可以划分复杂的几何形状，采用六面体网格。网格划分是自动化的，并且非常高效，可以对细节，曲率和小的特征进行精确建模，同时将EM仿真的要求保持在最低限度。
用于RCS的EM仿真最复杂的应用之一是战斗机，因为它们的尺寸，复杂性和用于该领域设备制造的频率很高。
续接上次所讲的RCS模块，进入仿真工作室，导入stp文件，如下图所示：
模型如下图所示：

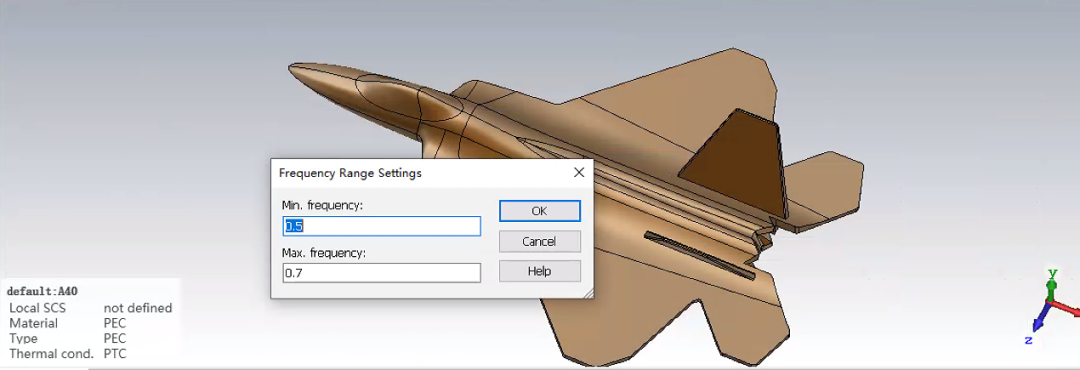

设置频率，因本文是讲解，所以采用0.6MHz，如下图所示：

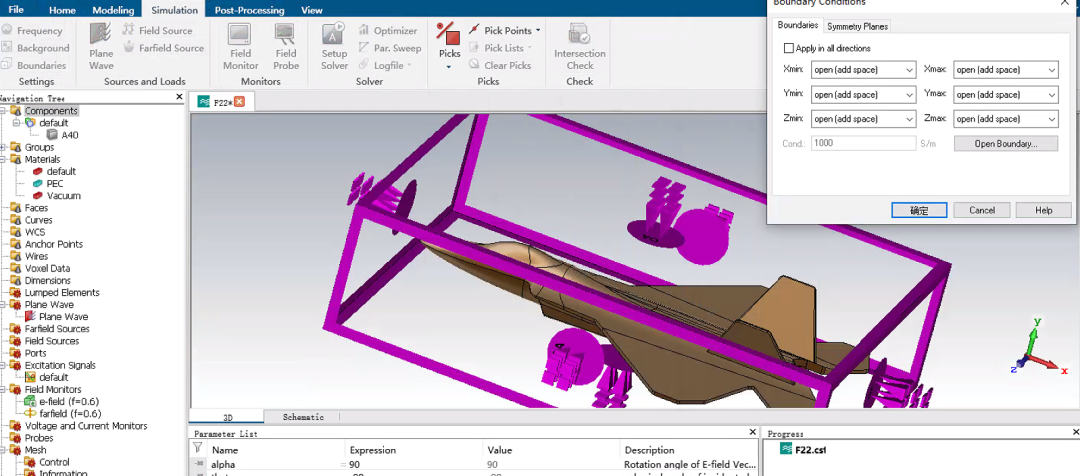

采用开发边界条件，如下图所示：
设置激励源，可以对激励源方向进行自定义设置，如下图所示：

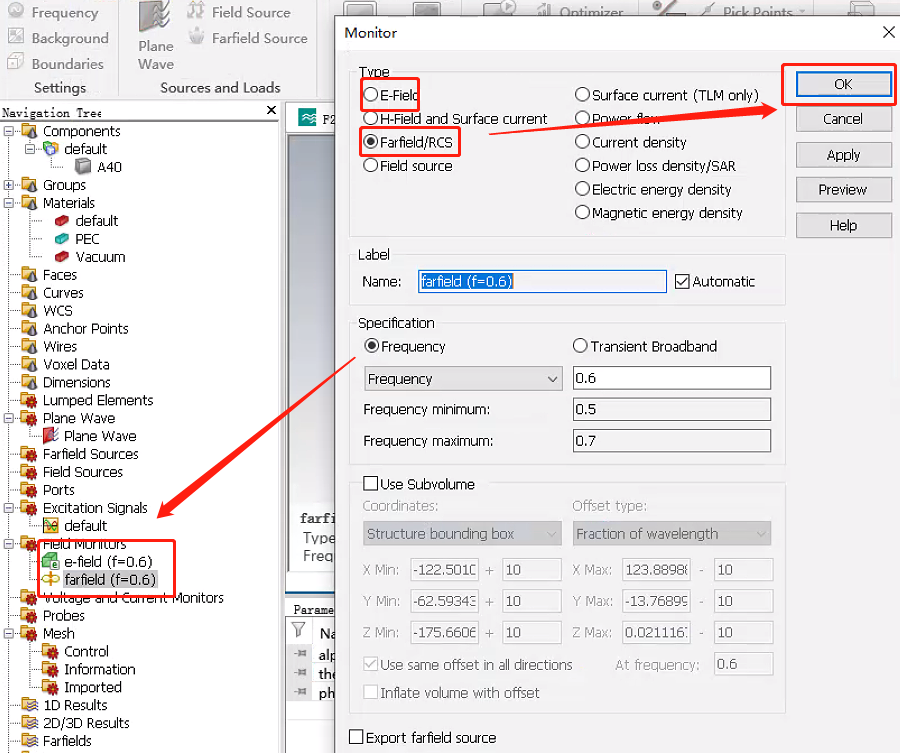

设置要求解的记录器，这里选择远场记录器，如下图所示：
结果查看

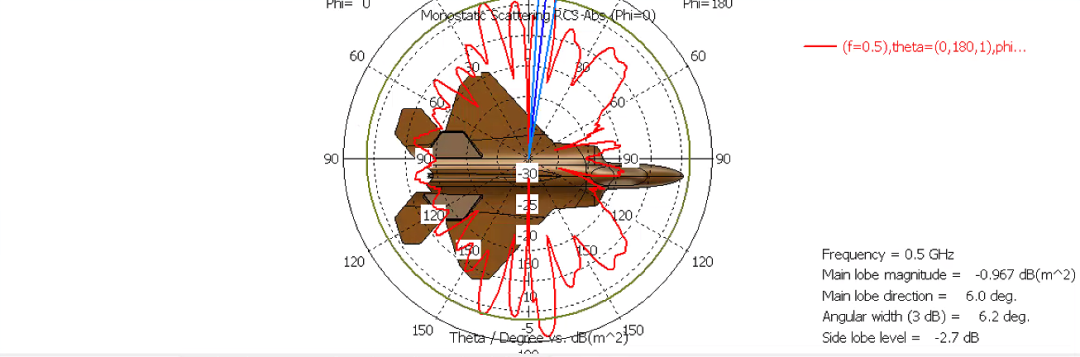

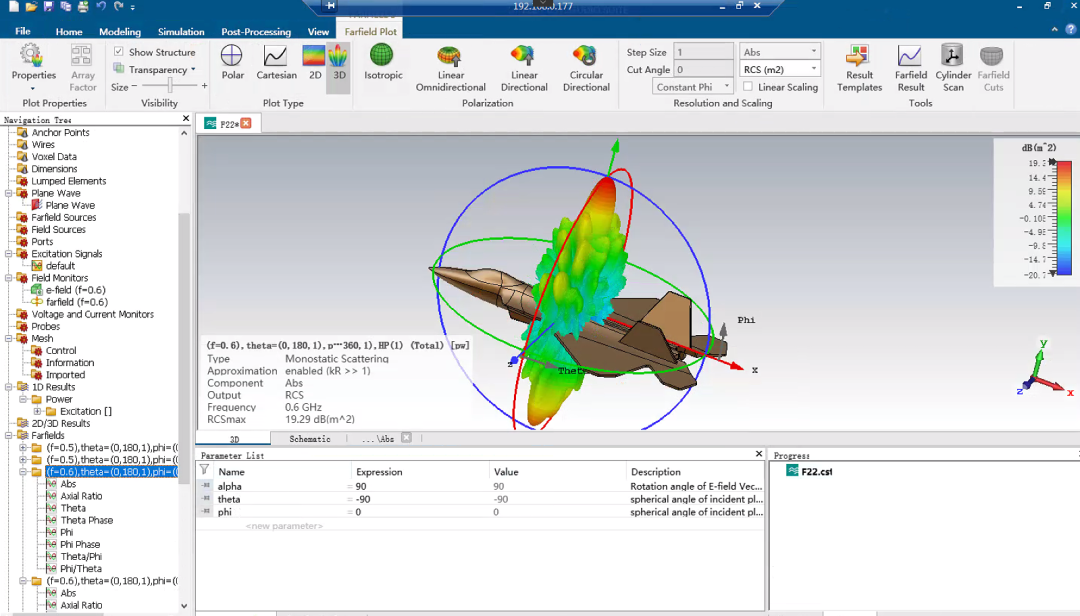

水平极化3D结果和笛卡尔结果如下图所示:
垂直极化3D结果和笛卡尔结果如下图所示
针对电大问题采用高频渐进电磁算法，对大型战斗机隐身特性不同极化方向进行仿真分析，仿真结果表明，两翼与机头尖锐部分是主要的散射来源，从而明确散射部位，进行优化分析。
