喇叭天线CST仿真实例
来源：OPERA仿真专家之路
更新时间：2024-09-03
阅读：
此次讲解的目的是熟悉构建一个喇叭天线并研究喇叭口径对增益性能的影响。喇叭天线主要应用UHF和微波频段。它可以用作较大天线的馈电天线的标准结构，例如反射天线，同时用于校准天线以及测量其他天线的增益。其优点是适度的方向性、低驻波比（VSWR）、宽频带、结构简单和易于调整。
喇叭天线有一个圆形的孔径，采用矩形波导端口进行馈电。结构尺寸如下所示：
1.启动CST Studio Suite
2.选择“新建模板”以创建一个新的项目。这将启动配置向导为了帮助您选择合适的模块，主要项目设置和结果记录为特定的应用程序。
3.选择微波与射频与光学。
4.选择天线，然后单击下一步
5.选择波导（喇叭，圆锥形等），然后单击下一个。

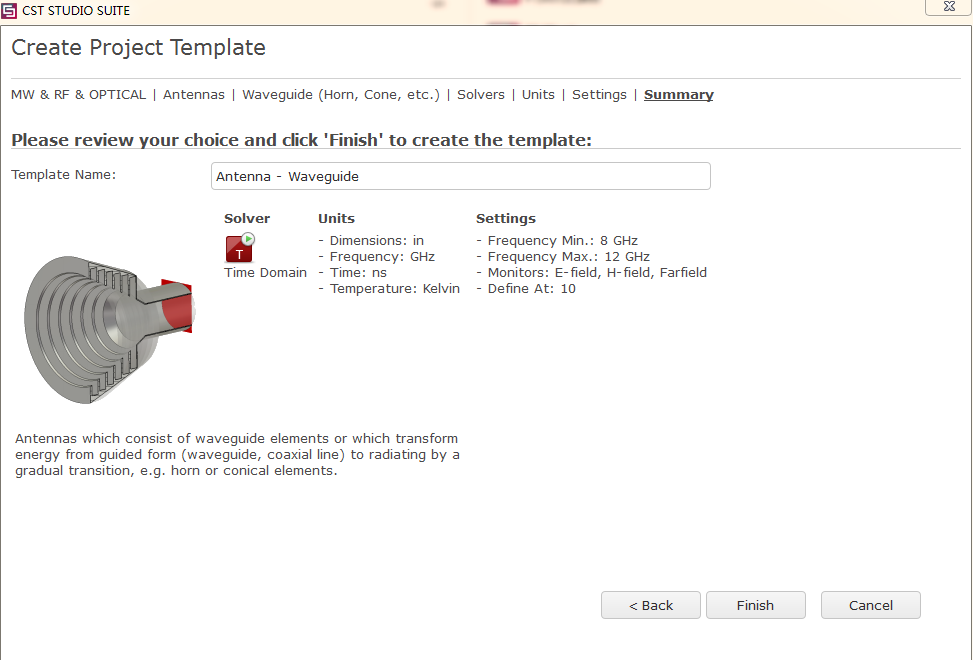

6.在推荐的求解器，然后单击下一步。如下图所示：

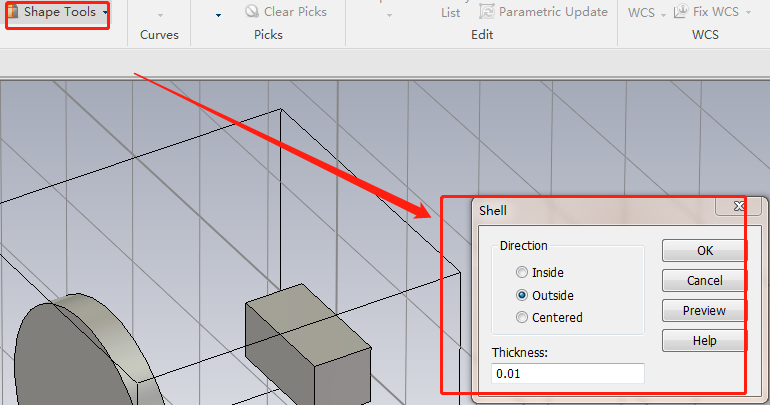

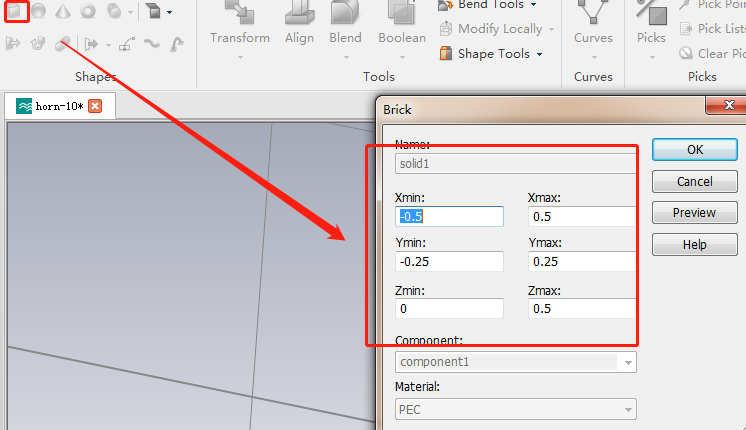

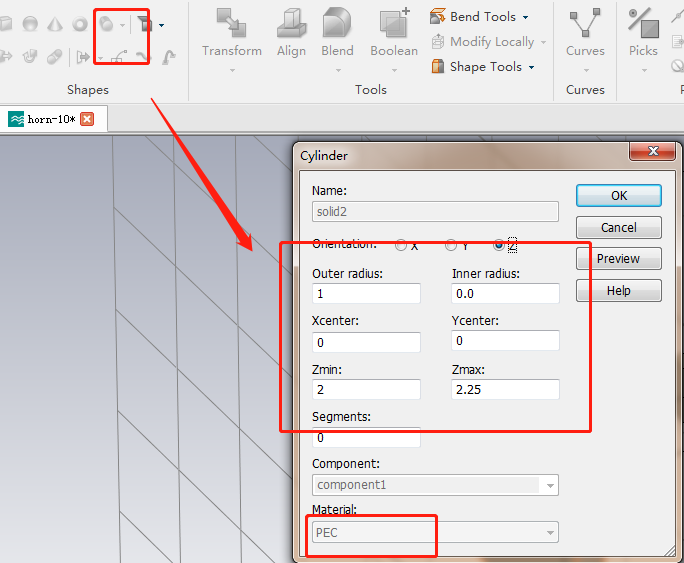

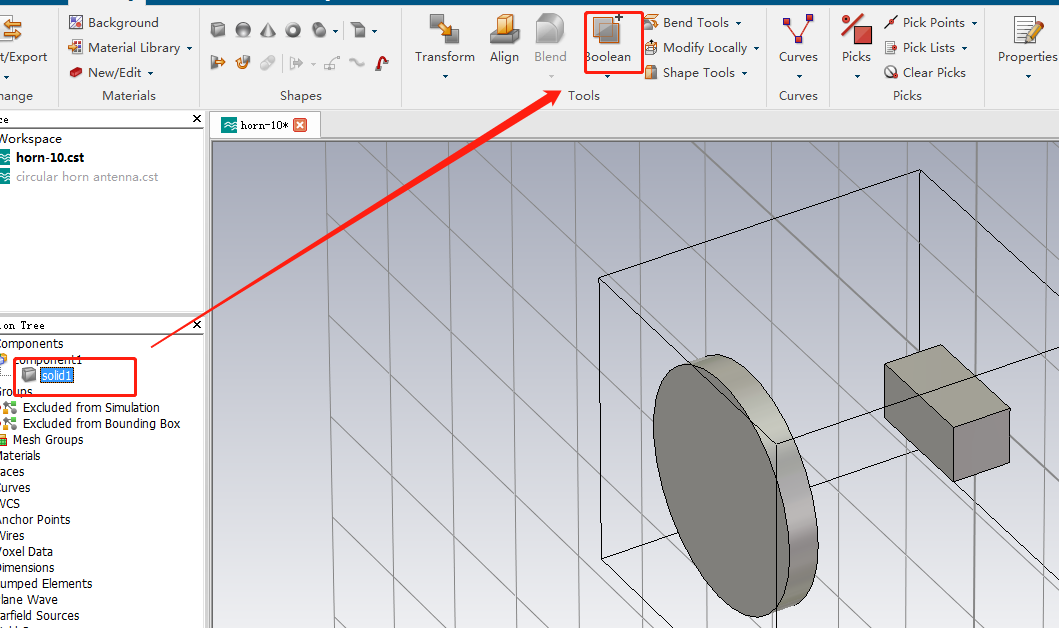

模型构建步骤如下图所示：

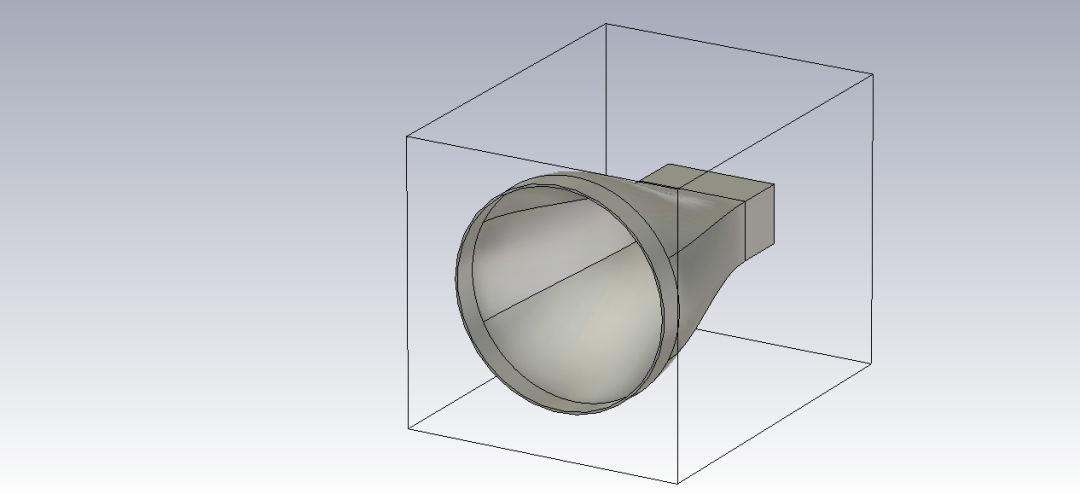

模型如下图所示：

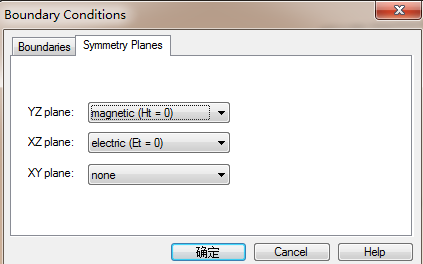

采用开放边界条件以及对称性操作，如下图所示：

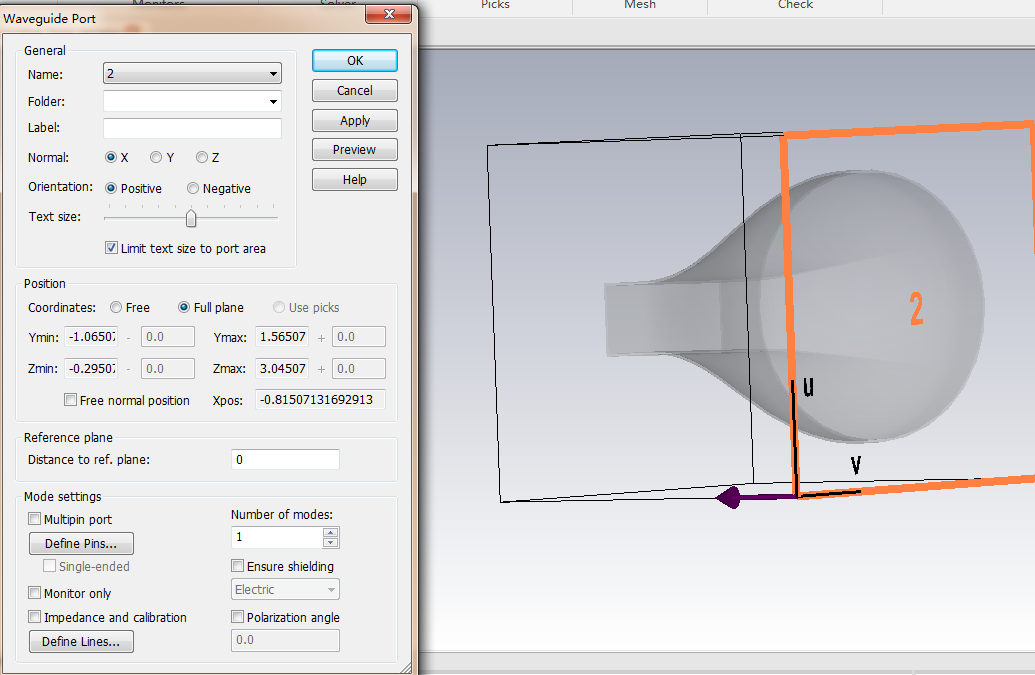

设置波导端口，如下图所示：
开始仿真设置，如下图所示：
结果查看
1选择能量文件夹。由于非谐振，喇叭天线的能量衰减非常快。

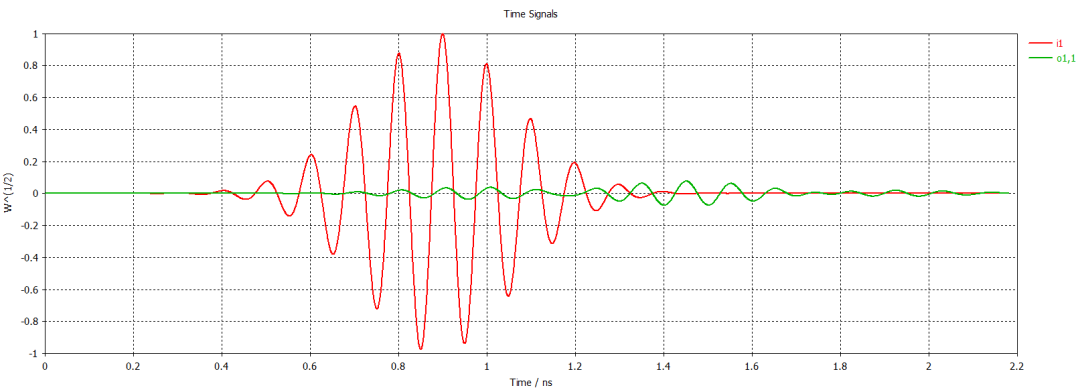

2.选择端口信号文件夹。绿色曲线（o1,1）代表反射端口1的时域信号
3. 选择“ S参数”文件夹。回波损耗（S1,1）几乎低于-15 dB,在整个关心的频率范围内的喇叭天线表现出宽带行为。
4.远场方向图
