带电介质桅杆的圆形反射平面螺旋天线CST仿真分析

续接上次讲解的内容：http://www.mweda.com/rfnote/398.html

概述螺旋天线(helical antenna)是一种具有螺旋形状的天线。它由导电性能良好的金属螺旋线组成，通常用同轴线馈电，同轴线的心线和螺旋线的一端相连接，同轴线的外导体则和接地的金属网(或板)相连接。螺旋天线的辐射方向与螺旋线圆周长有关。当螺旋线的圆周长比一个波长小很多时，辐射最强的方向垂直于螺旋轴;当螺旋线圆周长为一个波长的数量级时，最强辐射出现在螺旋旋轴方向上。

目的：使用Helix，Circle和Cylinder基元来构建带/不带绝缘桅杆的圆形反射器的螺旋天线。

感兴趣的结果：各个方向的辐射图。

说明：天线的工作频率为0.3 GHz。

o仿真：将螺旋线放在电介质桅杆上

仿真结构：

下图显示了带圆形反射器的螺旋形天线。

将螺旋线放在电介质桅杆上，示意图如下所示：

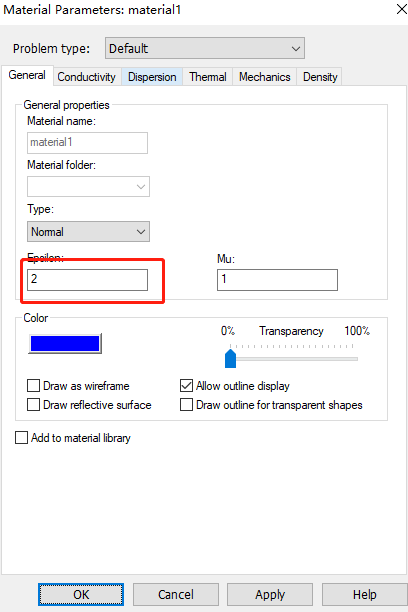

添加新的材料，如下所示：

创建电介质桅杆，如下所示：

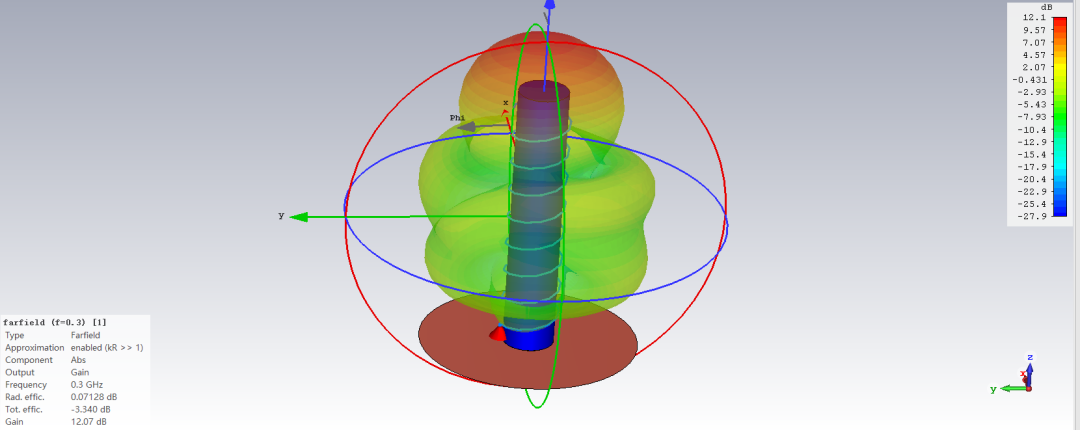

计算并查看结果，如下所示：
