反射面天线CST仿真实例

此次讲解的目的是熟悉构建一个反射面天线并计算整个系统的远场（喇叭+反射镜），采用CST混合求解器。

反射面天线是使用抛物线形的天线反射器，其横截面形状为抛物线，用以引导无线电波。 其主要优点抛物面天线具有很高的方向性。 抛物面天线用作点对点的高增益天线通信，数据的无线WAN / LAN链接通信，卫星通信和航天器通信天线。

抛物面天线是基于天线的几何特性抛物面路径FP1Q1，FP2Q2，FP3Q3都相同长度。

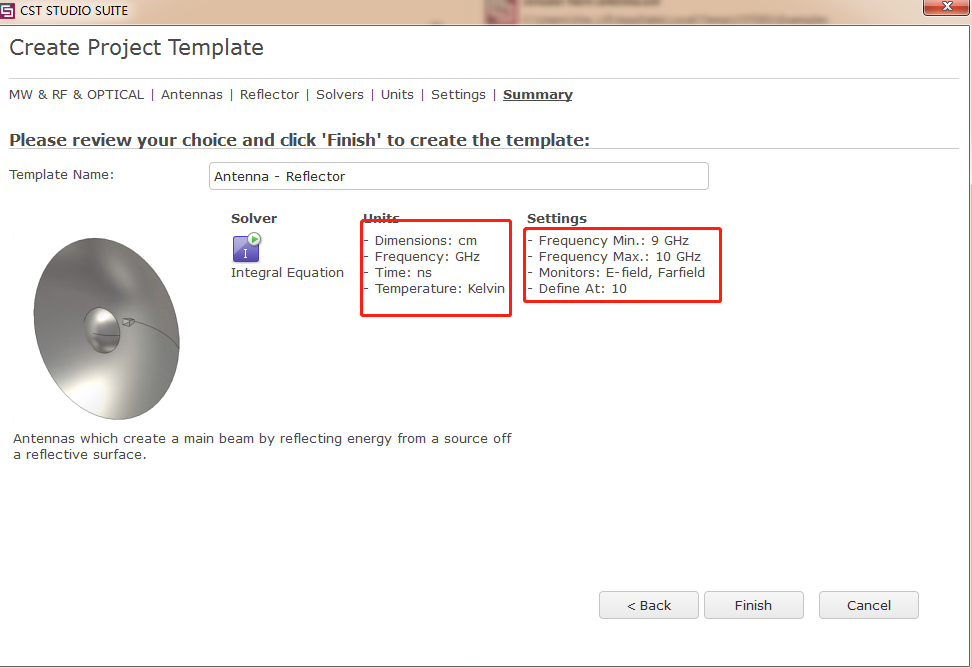

首先创建反射面工程，1.启动CST Studio Suite。2.选择“新建模板”以创建一个新的项目。这将启动配置向导为了帮助您选择合适的模块，主要项目设置和结果记录为特定的应用程序。3.选择微波与射频与光学。4.选择天线，然后单击下一步。5.选择反射面天线，然后单击。下一个。如下图所示：

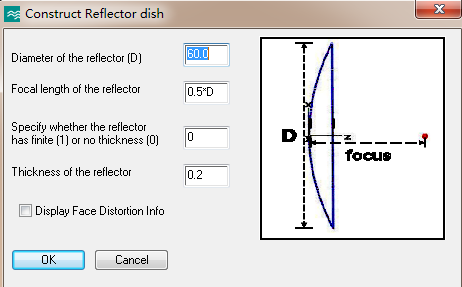

进入反射面设计模块，如下图所示：

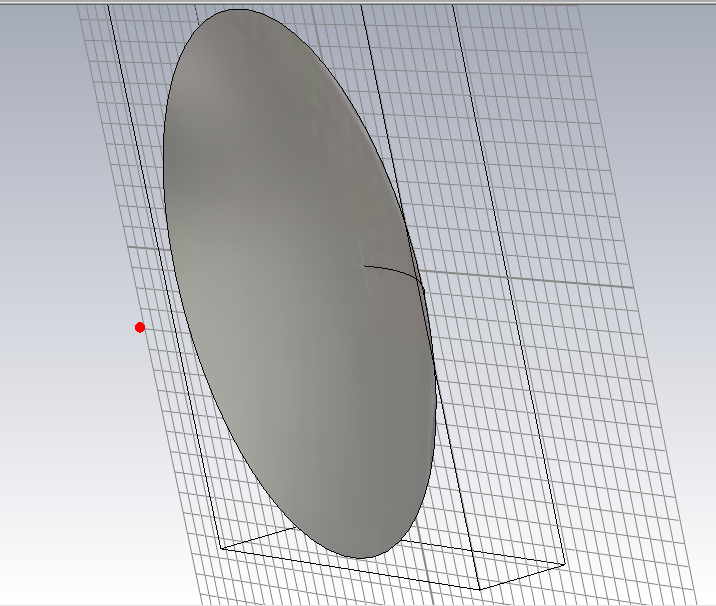

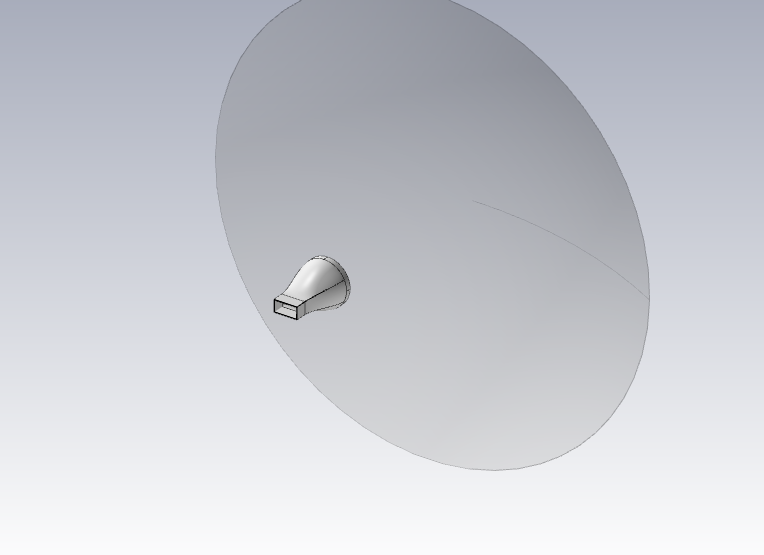

模型如下图所示：

使用系统组装和建模（SAM）的工作流程：如下图所示

喇叭天线应照亮反射镜并且其光圈（相位中心位置）应放置在反射镜焦点上。

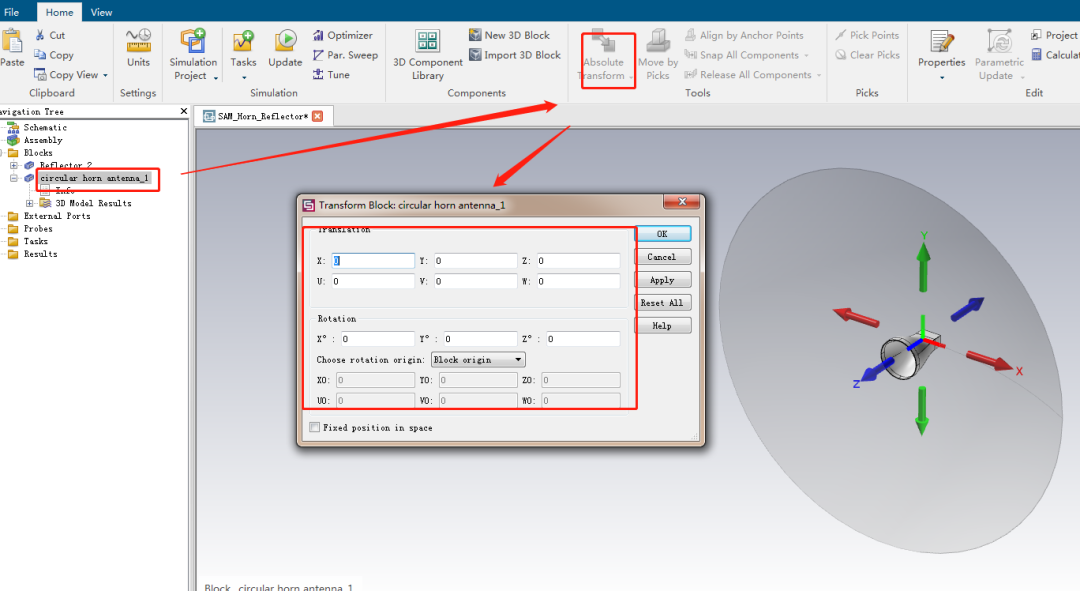

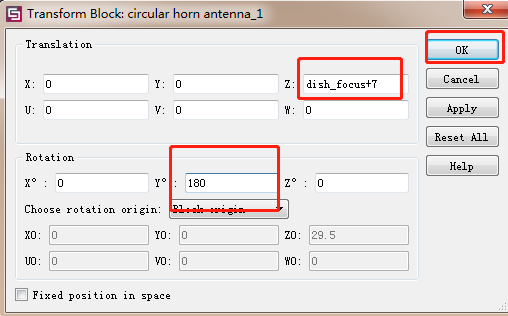

在装配建模功能区中设置号角全局位置，如下图所示：

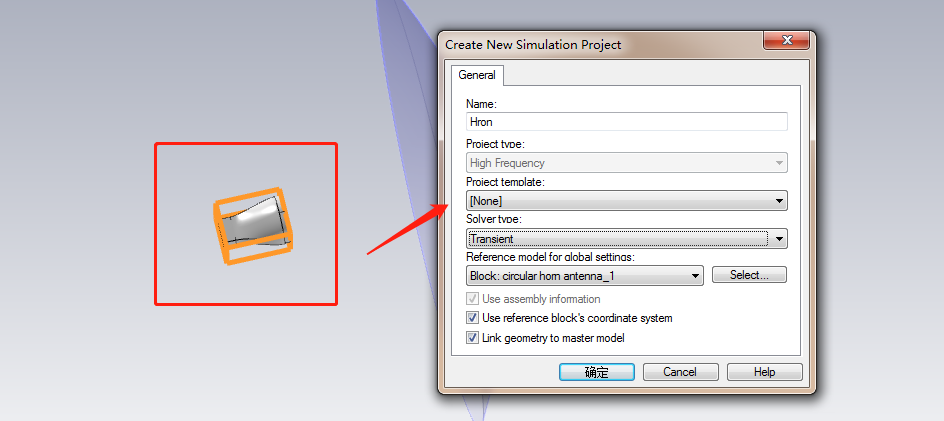

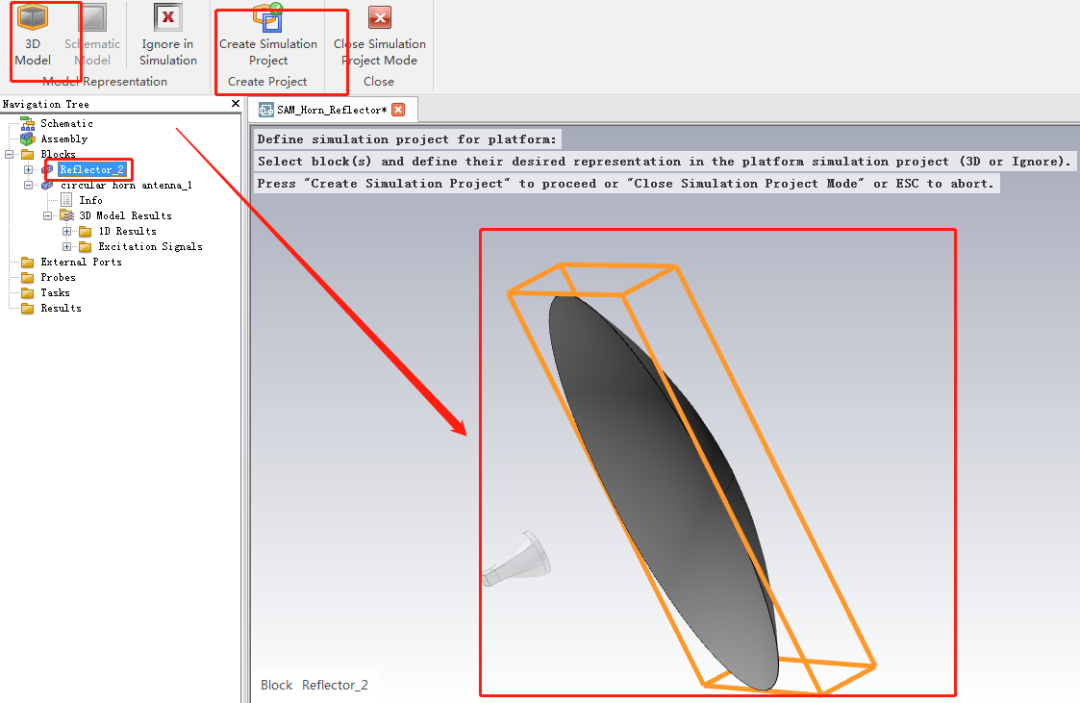

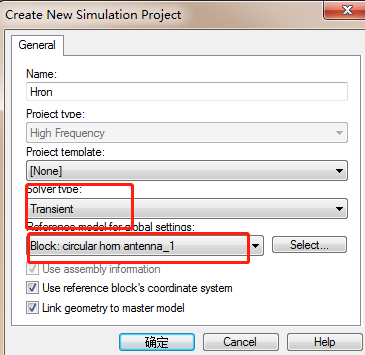

完整的3D时域求解器（T-solver）。需要对发送器和反射器之间的自由空间进行3D离散化。可能导致数十亿的未知数。使用积分方程求解器（Isolver）对整个结构进行频域分析。模拟的适度运行时间。仅将曲面离散化。 对于非常复杂的发射器，分析更具挑战性。通过混合求解器依次仿真并耦合了两个仿真项目，一个用于喇叭天线，一个用于反射器。喇叭天线（“源”）将是使用T型求解器和反射器（“平台”）使用I型求解器进行模拟。如下图所示：

每个模拟项目都是自动创建的，可以作为标准3D项目进行访问。每个模拟项目都有至少一对场源：1场源监视器，用于写入场数据。1场源，用于场数据加载。

仿真进程如下图所示：

仿真结果查询：

选择S-Parameters文件夹，仅考虑耦合频率（10 GHz）。

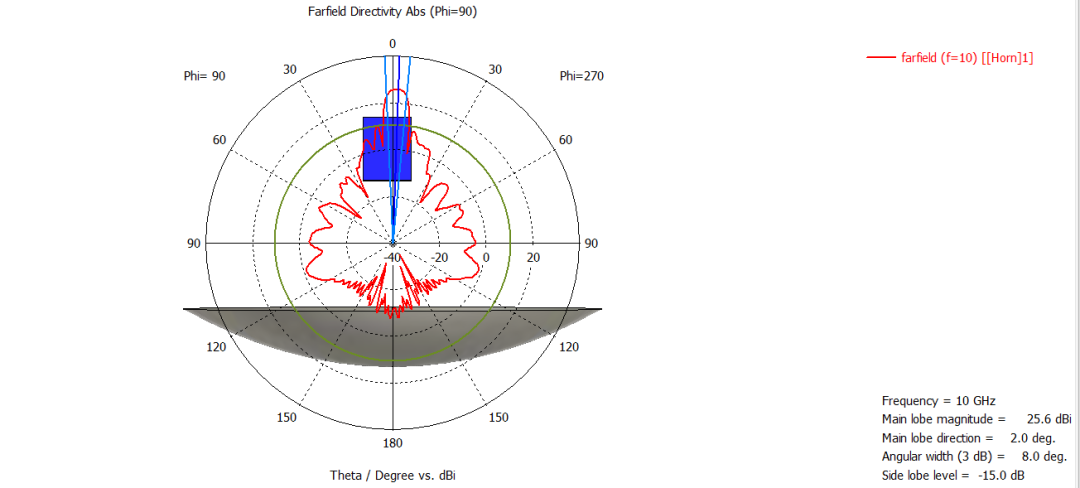

远场结果如下图所示：
