MIMO系统CST仿真分析实例 - 信道冲击响应CIR
我们拿自带案例的毫米波天线阵列来演示2022版本中A求解器的新功能，信道冲击响应（Channel Impulse Response）。
文件保存，新开一个原理图的CST文件：

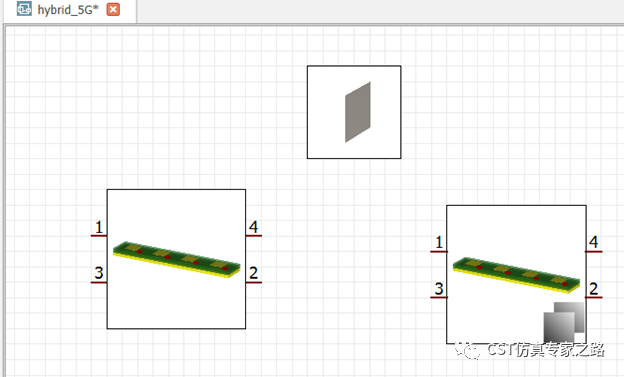

将天线模型CST文件拖拽进原理图，然后用克隆模型克隆一份：
再拖拽进来一个CST文件，作为环境结构，这里我们就用一片PEC板作为环境。实际的模型可以是墙，房间，工厂，楼什么的。
进入Assembly装配界面，调整天线相对位置，板的位置。
大概位置如下：
所以这里我们仿真的就是这种简单的两天线之间，直接和间接的通信环境：

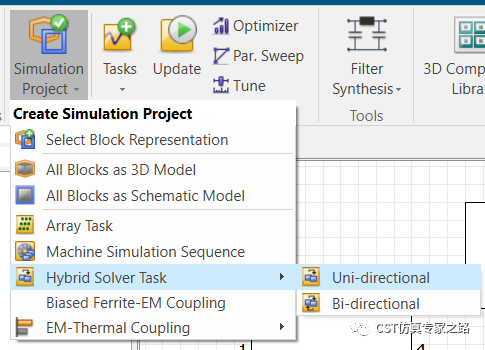

位置摆好后，我们就可以建立混合求解了。选择Hybrid任务：

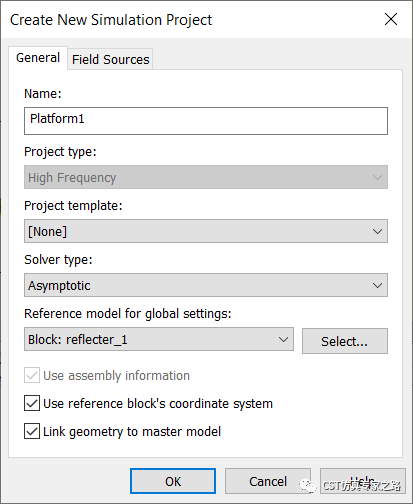

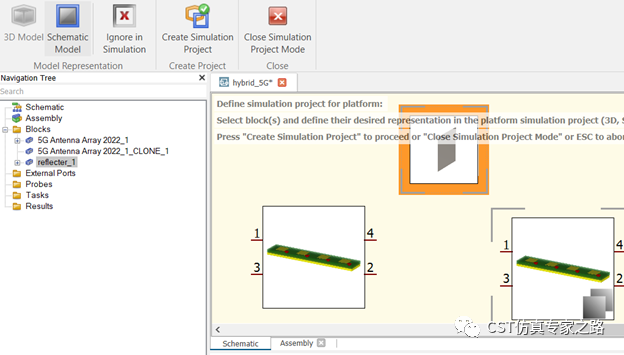

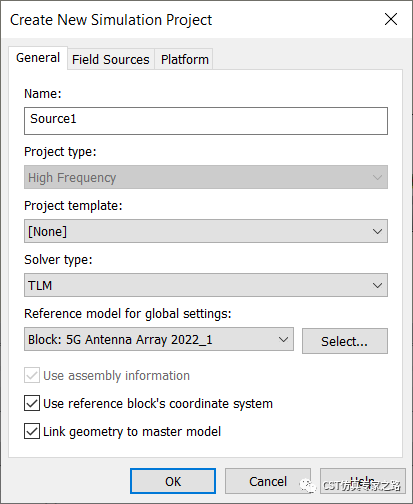

第一个先选环境，点击PEC板的模块，点击3DModel，模块变橙色，点击CreateSimulation Project.

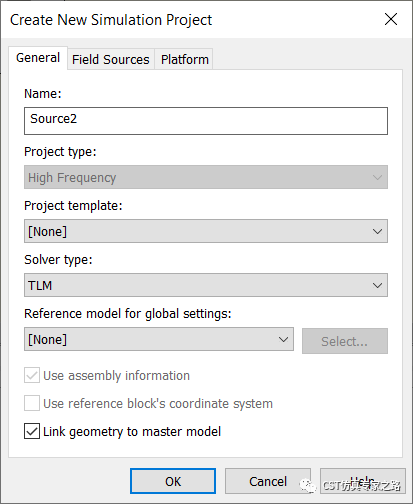

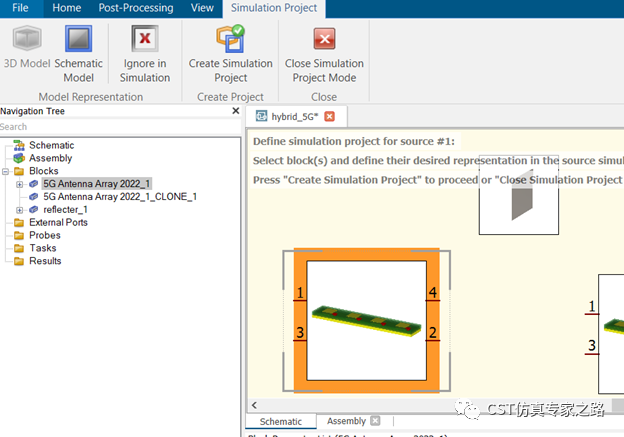

第二个开始都是选激励源，点击天线的模块，点击3DModel，模块变橙色，点击Create Simulation Project.

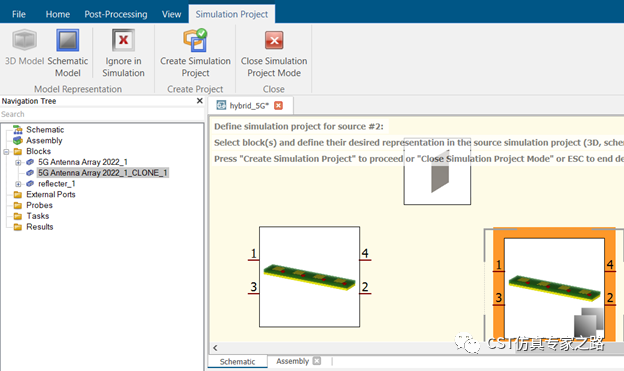

第三个选激励源，点击天线的克隆模块，点击3DModel，模块变橙色，点击Create Simulation Project.

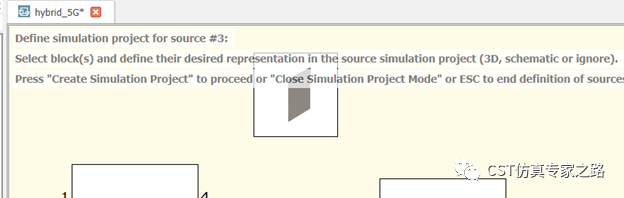

第四个选激励源，直接按Esc结束：
用远场源，一个频点：

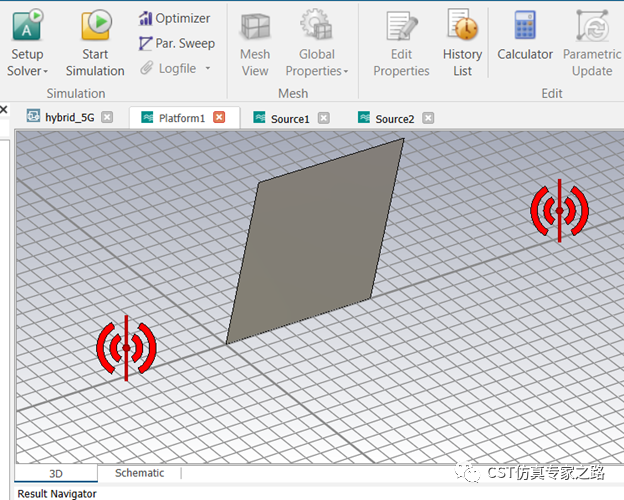

这样三个子任务就生成了，在环境项目中，两个场源标志：

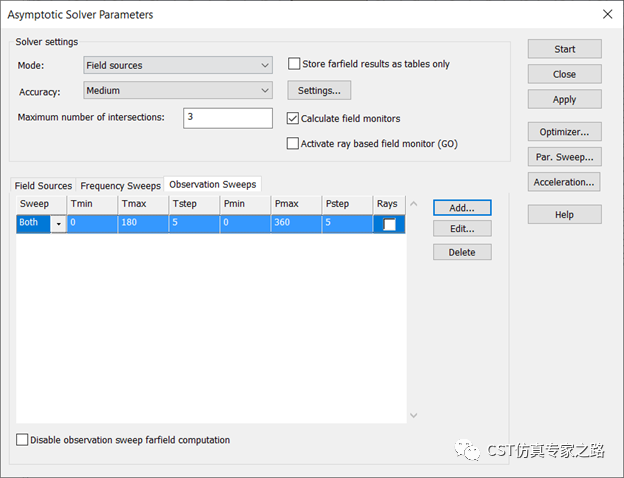

若要观察远场，需要求解器中开启远场计算并定义球形的扫描角：

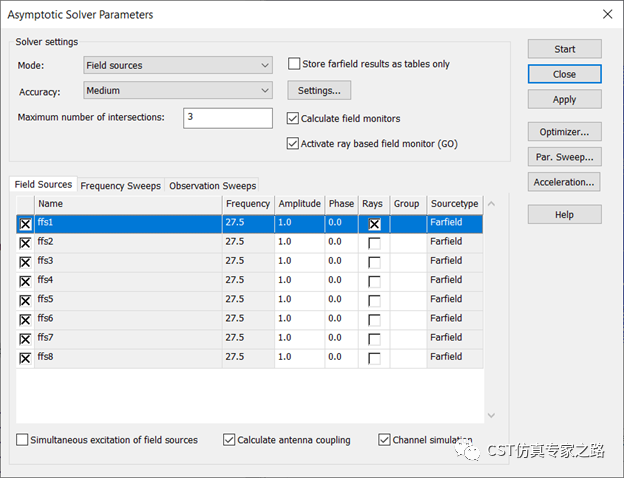

然后场源设置的地方，查看激励。这里两个天线都分别是四个端口：
天线1：ffs1,ffs2,ffs3,ffs4
天线2：ffs5,ffs6,ffs7,ffs8

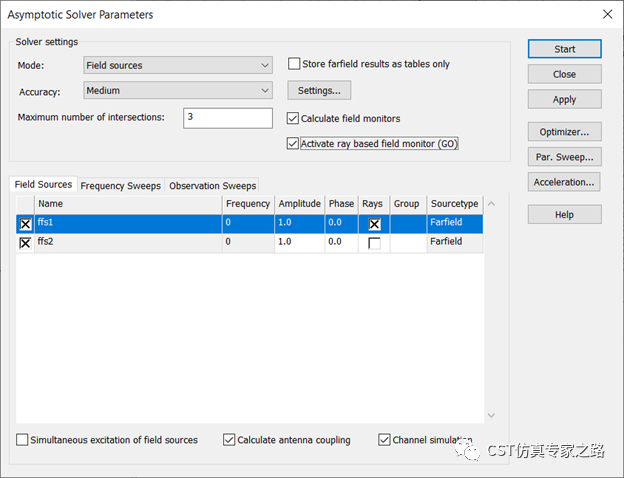

由于还未开始仿真，A求解器只显示一个ffs场源作为表示。这里我们就看天线1发出的射线(Rays)。下方开启计算天线耦合（F参数）和信道仿真（Channel）：

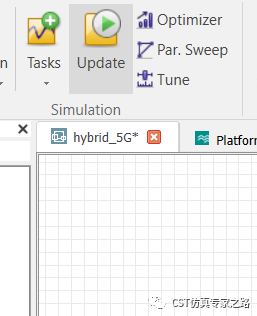

主项目中Update开始仿真。

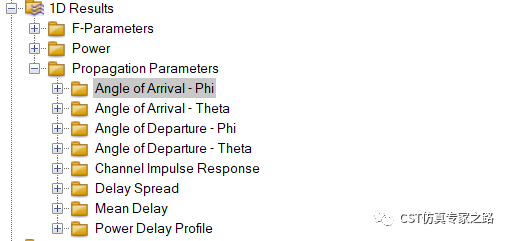

仿真结束后，查看A求解器的结果：

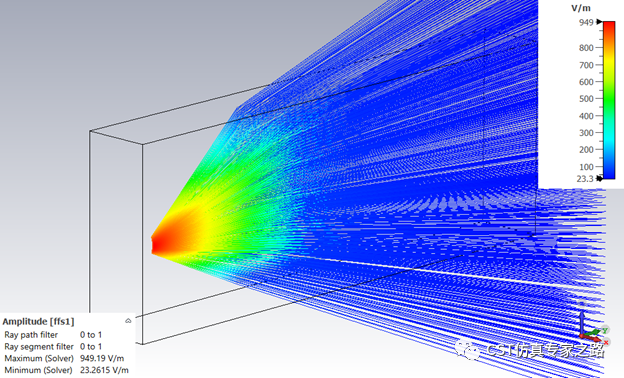

1. 射线图

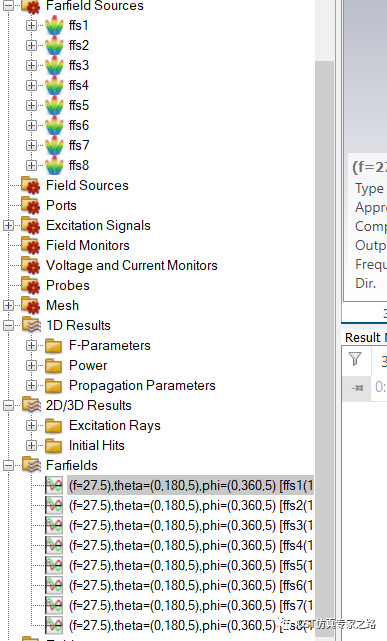

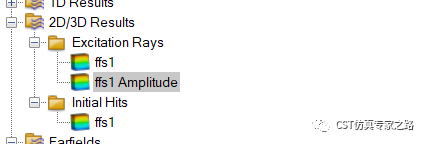

这个射线图就是天线1端口1的了，可回到求解器确定8个端口都有了：
2. F参数：

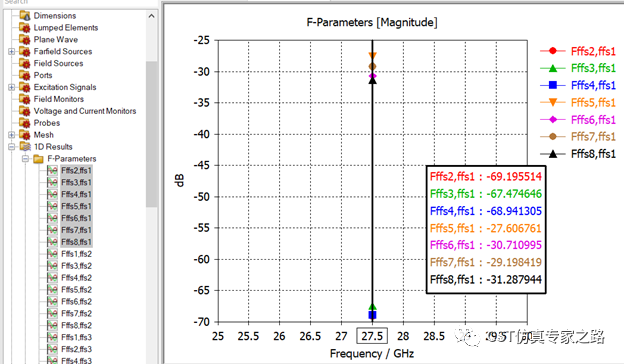

以天线1的端口1为例，可见传到天线2的信号在-30dB左右。
3. 信道参数 --- 发射角（AOD）和接收角（AOA）
这个角是球坐标Theta和Phi, 所以按我们计划的天线1到天线2这样的位置，如果是直接发射过去的话，信号相当于是从Theta=90、Phi=270的位置（-Y）出发（AOA），朝Theta=90、Phi=90的方向(Y+)去（AOD）：

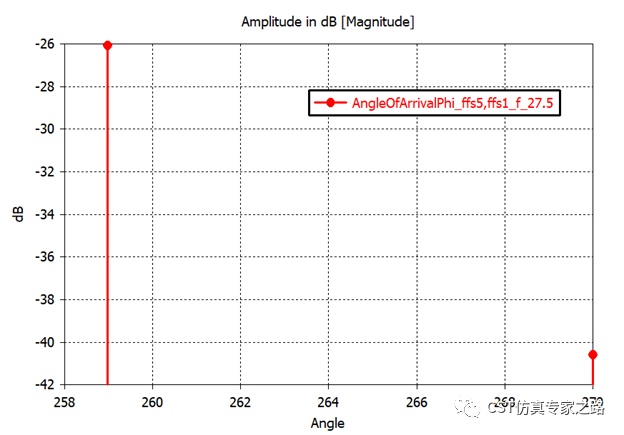

查看AOA结果，可见Phi发射角是270度和259度，没错，259就是被环境反射的第二个信号了:
查看AOD结果，可见Phi接收角是90度和101度，没错，101度就是对应第二个信号反射后的接收方向：
由幅度可知，本案例的反射信号比直接的信号要强，但这说明不了什么，更重要的是看不同信道抵达的信号之间的时间差和相位差，看是建设性干涉还是破坏性干涉，这才是影响我们信号质量的关键。
4. 信道参数 --- 脉冲响应

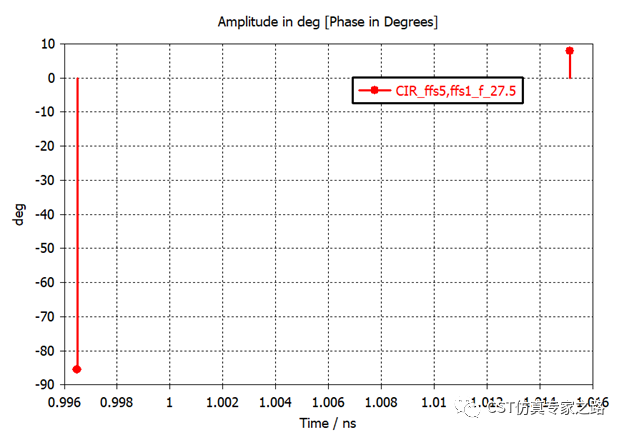

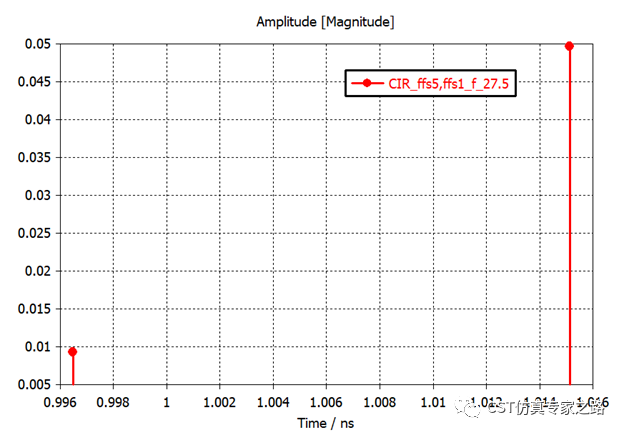

脉冲响应结果就是时间差和相位差：
可见两个路径差了0.02纳秒，相位差是90多度，不算多径增强或抵消吧。这就要看数字信号的具体需求了。
5. 信道参数--- 平均延迟和延迟拓展：

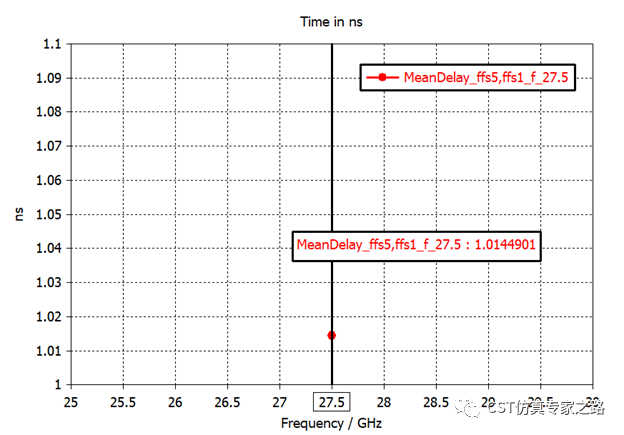

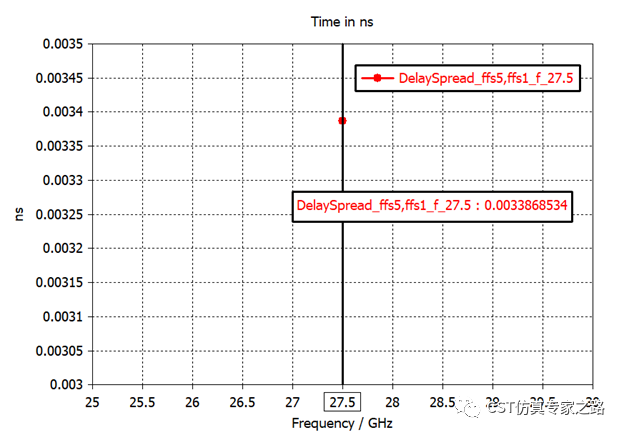

平均延时是1.01左右，是响应结果的加权平均；延迟拓展是多路径的延时发散程度：
详细公式见帮助文档。
6. 远场
下面我们看远场和波束扫描，其实这里就没什么特别的了，和之前写过的波束扫描案例一样，有了远场，可以combine result合并，想要什么激励振幅相位就用。

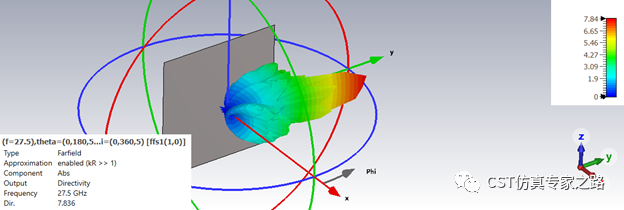

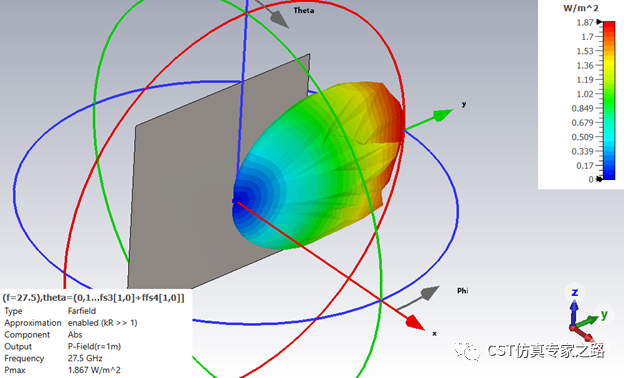

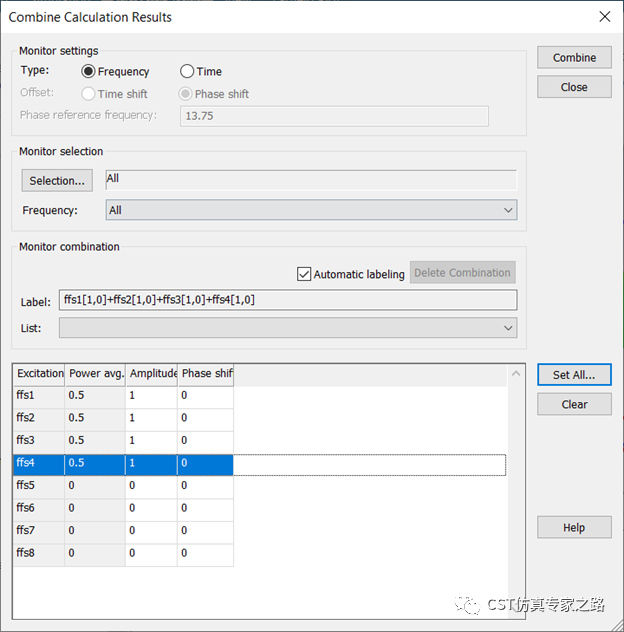

比如天线1全相同激励：

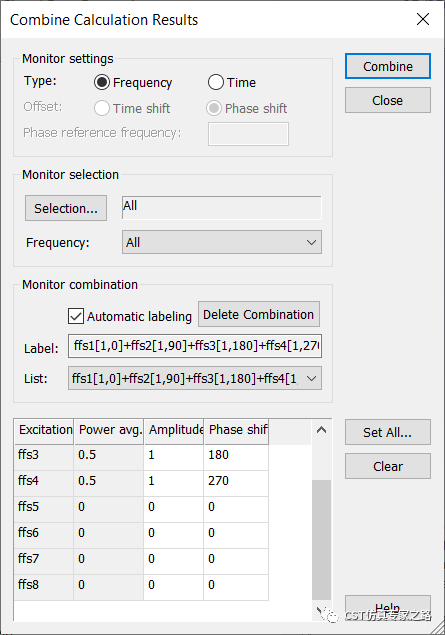

天线1相位差激励：

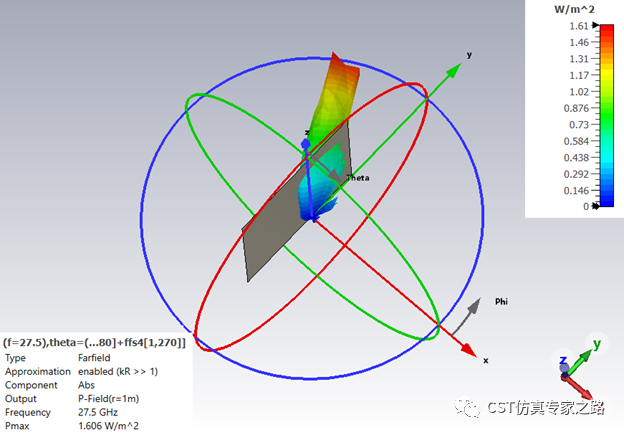

这个波束是朝向PEC板的，我知道一定有人会问，不应该反射指向天线2的方向吗？怎么透过去PEC板了？因为我们看的是空旷的远场，或者说因为PEC不够大，所以这种结果很正常。

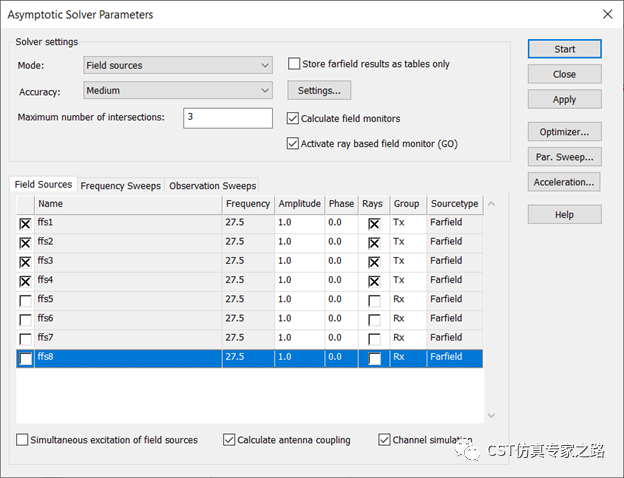

另外，求解器中可以设置分组，这样信道分析的结果就是分组好的，方便研究MIMO：
肯定还有人要问了，我们可以用不同的波束计算信道么？可以，但是本案例不行。因为信道分析是场源之间的耦合分析，所以后处理的波束远场不能直接计算信道。倒是可以把阵列天线本身的波束算好，再作为场源拿过来计算信道。
那肯定还有人要问了，A求解器不是可以设置同时激励吗？同时激励的波束不能作为场源吗？如果选了同时激励，信道分析就不能选了哦。总之用场源就对了。
小结：
1. 阵列天线的混合求解流程很多，本案例只是最基本的一种，用于演示信道分析功能而已。其他的流程比如I求解器、天线阵列任务、或者手动场源建立，都是可以算是阵列天线的混合求解。
2. 要区分信道分析和波束扫描，一个是场源耦合分析，一个是远场后处理分析。
3. A求解器看远场需要扫描观测角。
4. 相似的案例是工厂的5G信号覆盖，这个模型有机会再介绍，模型很大很详细，详细到办公桌上的电脑键盘细节都有，这种A求解器可以仿真。
