CST目标电磁特性数据库构建及雷达回波仿真方案

来源：OPERA仿真专家之路更新时间：2024-09-03 阅读：

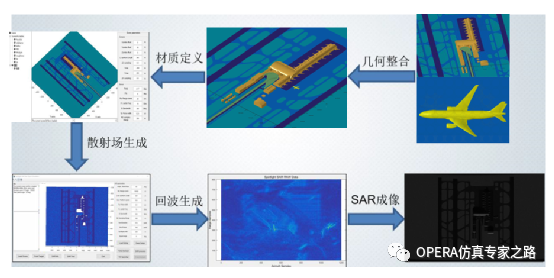

典型目标雷达回波模拟平台是以雷达传感器对复杂目标及环境的感知特性，研究为需求背景研制开发的，旨在通过建模仿真实现对目标与环境的雷达回波的逼真模拟。可对典型目标RCS，一维距离像，ISAR像，SAR成像及场景进行回波仿真，建立各类目标回波数据库。

合成孔径雷达（SAR）是一种使用信号处理来提高分辨率的技术，其性能超出了物理天线孔径的限制。在SAR中，实际天线的物理运动用于合成较大的电天线孔径。

沿着某个孔径执行大量测量以获得SAR图像。孔径的大小决定了合成天线的大小。合成天线越大，可获得的角分辨率越高。另一方面，通过处理宽带信号可以实现高范围分辨率。因此，在执行EM SAR仿真时，必须使用大量激励在多个频率上执行计算。

通常，在大多数实际应用中，雷达目标的电尺寸非常大（在关心的频率下，波长约为数百或数千个波长）。另一方面，由于SAR中的天线位置会随时间变化，因此必须为大量不同的天线位置计算目标RCS。由于这些原因，在SAR系统中目标RCS的计算是一项艰巨的任务。

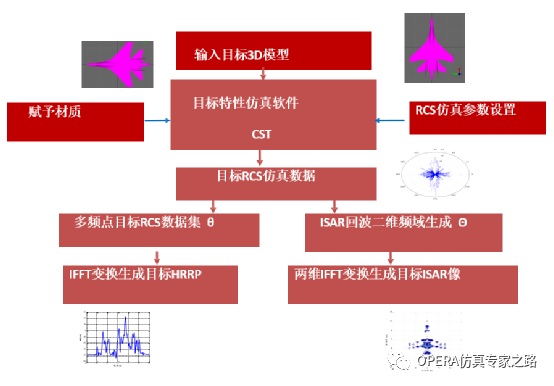

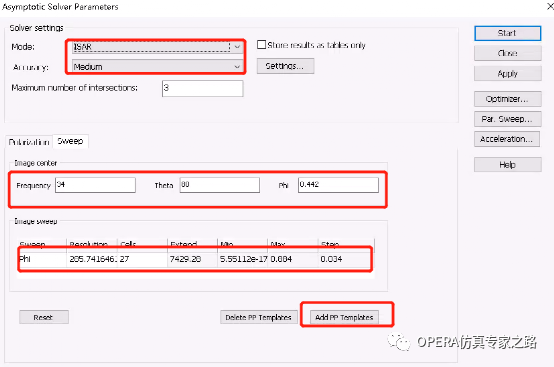

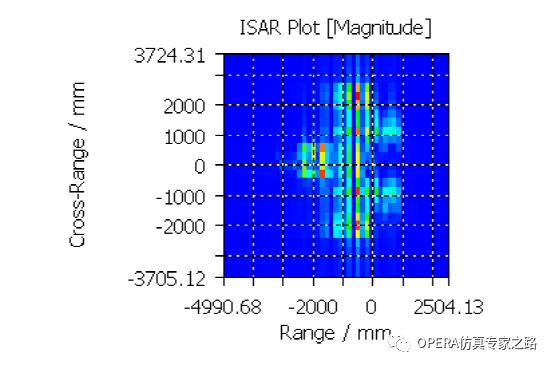

2021版本CST具备求解电大以及超电大目标电磁散射数据，同时CST最新版本具备ISAR求解功能，对于解决以上问题我们提供的解决方案是由CST软件产生原始散射场数据，把CST产生的散射场数据作为我们研制的典型目标雷达回波模拟平台输入数据，可对典型目标RCS，一维距离像，ISAR像，SAR成像及场景进行回波仿真，建立各类目标回波数据库。
