CST装配馈电网络、SMA连接器和天线仿真实例
来源：OPERA仿真专家之路
更新时间：2024-09-03
阅读：
紧接上次内容[ 网址: http://www.mweda.com/rfnote/377.html ]，在装配视图中导入SMA连接器，打开装配视图以查看所有以3D装配的模型。如下图所示：
从Windows资源管理器中将SMA_Connector.cst拖放到程序集中。如下图所示：

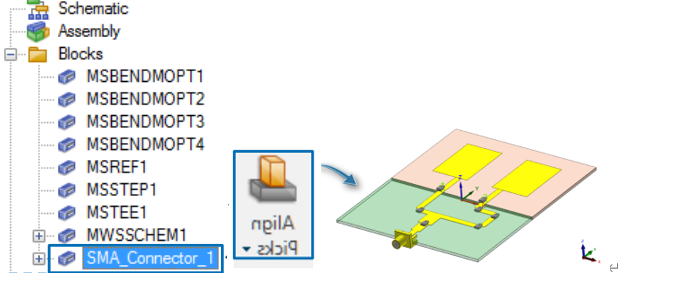

对齐所有连接器，如下图所示：
释放所有连接器，可以通过右键单击所示块来执行相同的操作。如下图所示：
从导航树中选择所有2D微带模块。如下图所示：
沿Z轴平移MS块（或者按T键）。

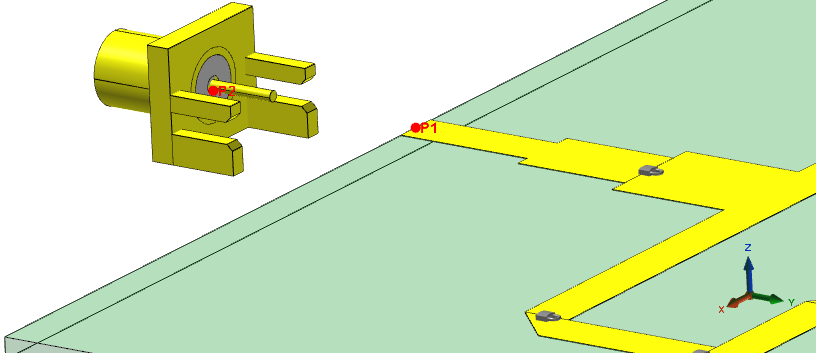

对准SMA连接器，选择P1作为MSTEP1的上边缘中心。在SMA连接器上选择P2。选择SMA_Connector_1。如果需要，请在下一步之前旋转SMA连接器以与馈电网络对齐。如下图所示：

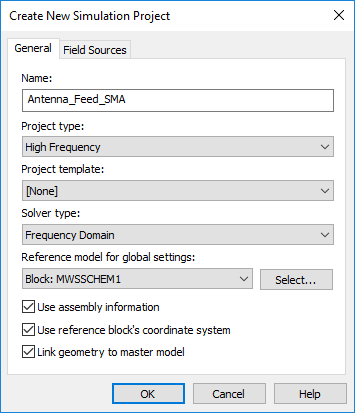

创建3D仿真工程：使用命令所有块作为3D模型自动选择所有装配中包含的块并创建一个新的Simulation Project。如下图所示：
删除自动附加到MSTEP开口端的端口1
从导航树中选择MSREF1或双击模型。将MSREF1 / Substrate拖放到MWSSCHEM1 / Taconic RF-35（有损）上。如下图所示：
设置频率求解器，如下图所示：

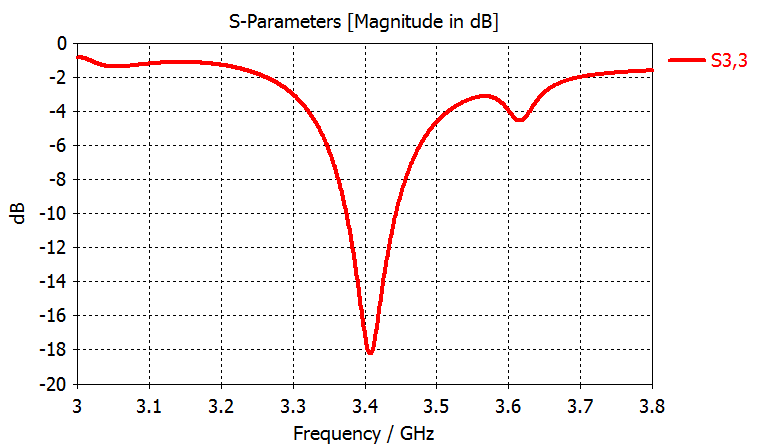

S参数结果如下所示：

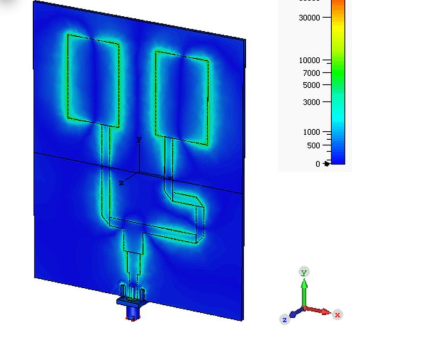

实时场图如下所示：

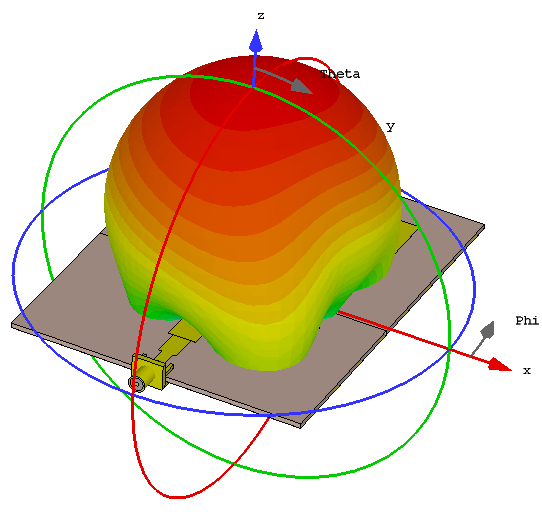

远场方向图如下图所示：
