CST毫米波雷达仿真方案（三）：阵列天线仿真

作者 | Zhou Ming

本期我们将介绍阵列天线仿真。阵列天线可以获得窄波束、高增益和精确的方向性，因此可以全面提升雷达的探测性能。

本例中仿真对象为一个毫米波雷达的TX天线，其y方向上由5个相同结构的串联贴片阵子组成。

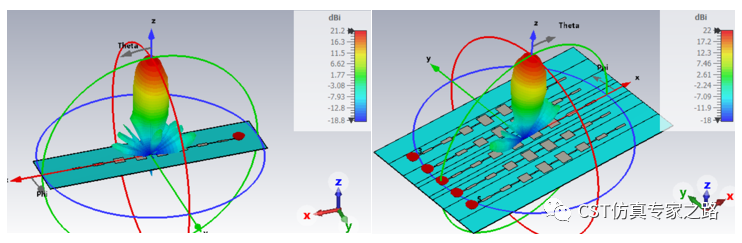

从上图的比较可以看出，采用阵列结构（右图）以后，天线的增益比单阵子（左图）提升了7dB，y方向的波束变得更加集中，指向更加精确。

对于完整阵列的仿真需要更多的计算资源和时间，在阵子设计之后，为了快速评估天线阵列的性能，这里我们介绍一种快速的波束合成的方法。具体方法如下：

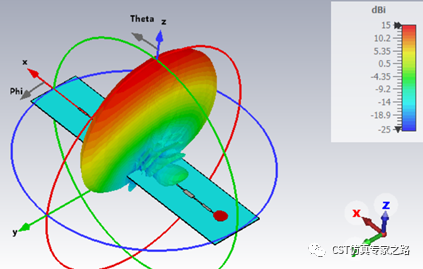

1、 对单天线进行仿真后，得到远场结果。

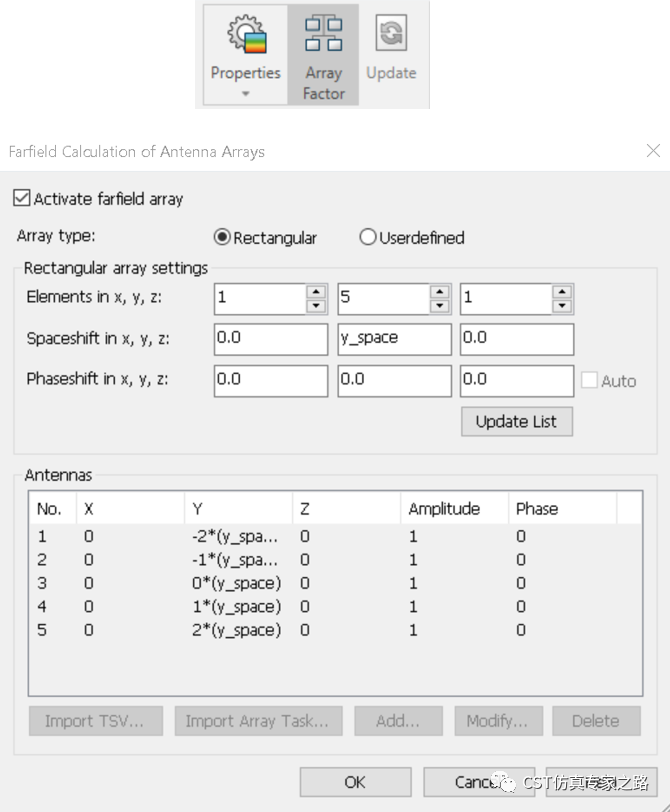

2、选中远场结果， 点击Array factor图标，对Array type进行设置，这里我们在y方向定义5个elements，间距设置一个参数y_space，方便后续的参数修改。点击update list更新下方表格。

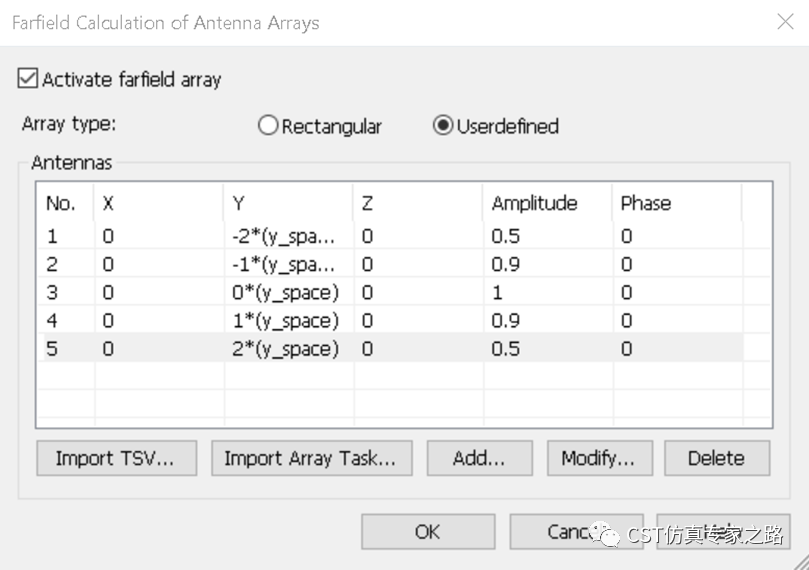

3、根据实际阵列设计，点击自定义修改每个端口的Amplitude，从上到下分别为0.5、0.9、1、0.9、0.5。

点击ok后，即可以得到波束合成后的结果。

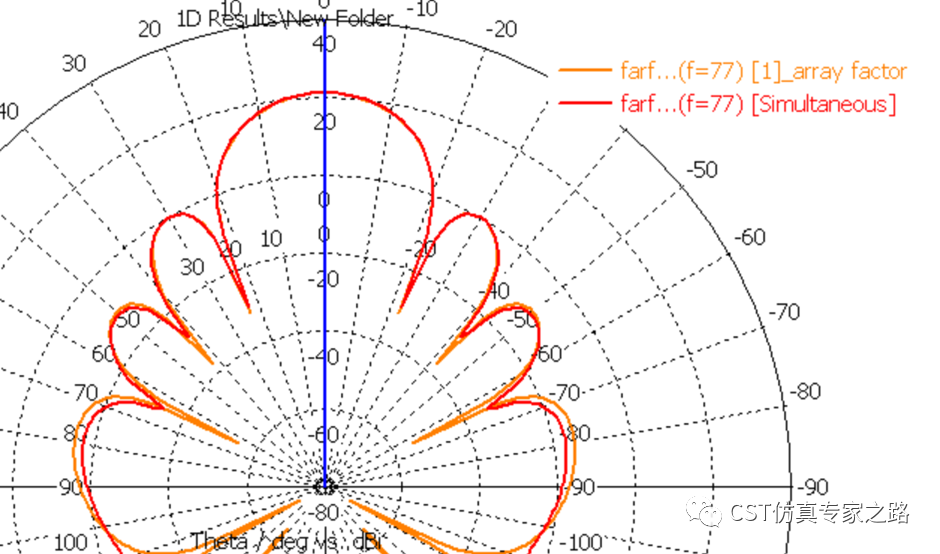

4、对比单阵子combine和5个阵子同时激励的结果，可以看到两个结果一致性非常好。

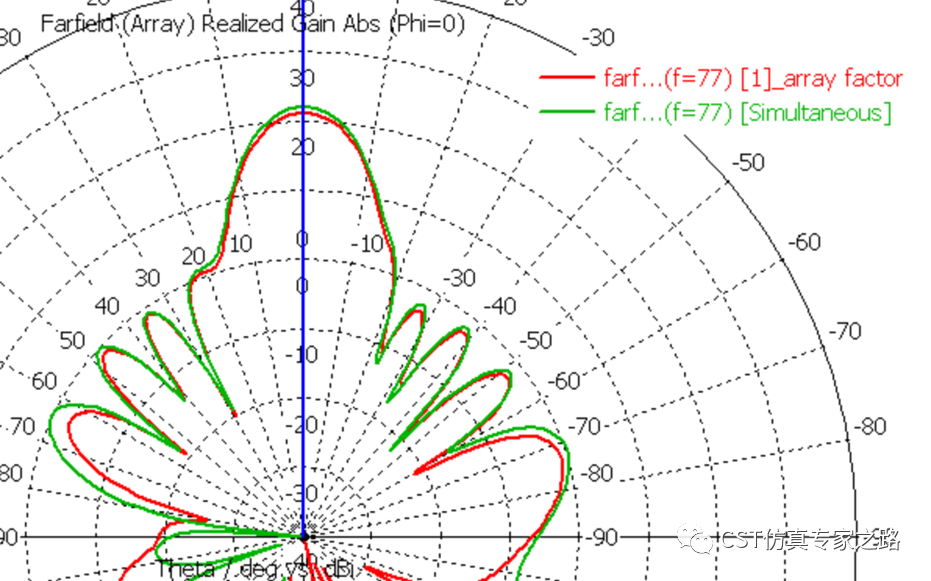

对比2D远场方向图的不同切面，两种方法所得结果几乎相同。
