CST毫米波雷达仿真方案（四）：馈电网络仿真

作者 | Zhou Ming

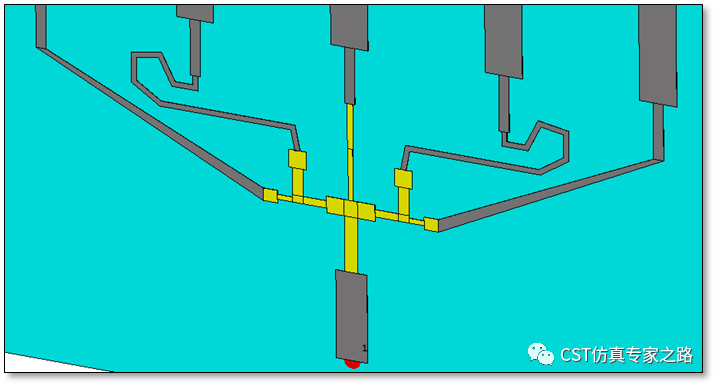

本期我们介绍毫米波雷达天线的馈电网络仿真。如上图所示，这是一个常见的并联馈电结构，采用T 型分支结构。天线工程师在设计馈电网络时，重点要考虑两方面的指标：一是输入端到多个输出端的功率分配；二是确保多个输出端口的相位尽量一致。

下面介绍CST针对馈电网络的快速设计、优化流程，具体方法如下：

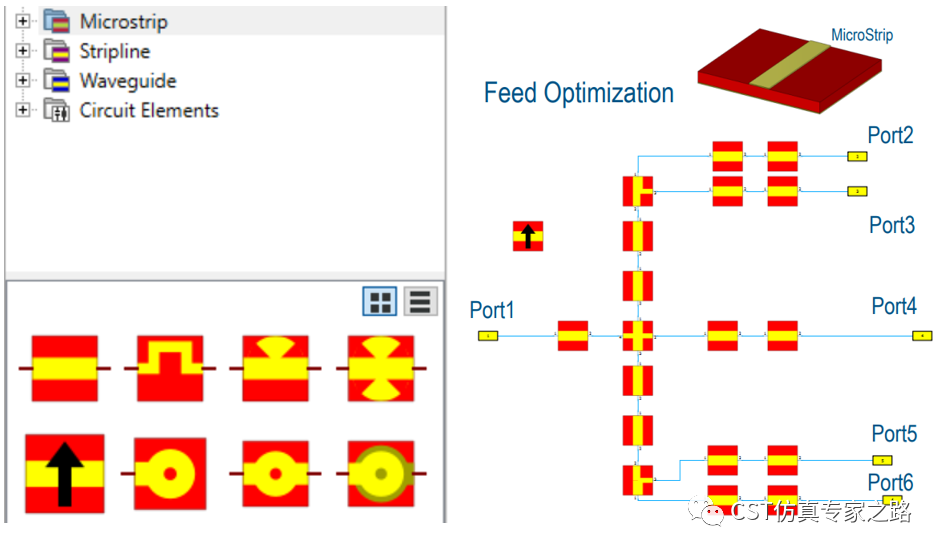

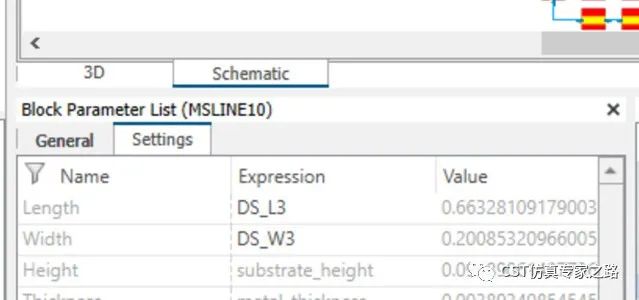

1、在DS工作室的原理图界面，利用Microstrip直接进行微带线设计，每一小段的微带线的长和宽都设置成参变量，方便后续的优化处理，如下图所示。

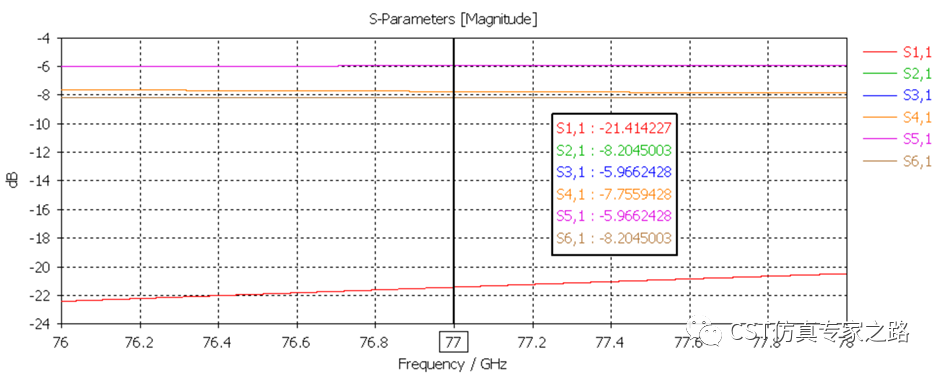

2、创建一个S-parameters Task，从S参数的仿真结果来看，微带功分网络并不满足阵列设计的功率分配要求。

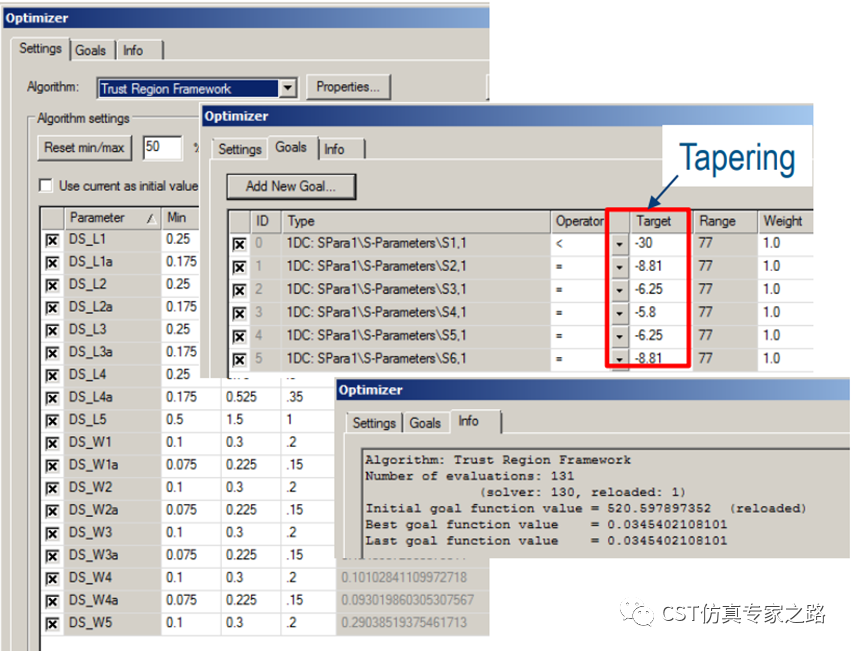

3、接下来我们利用CST的优化器对馈电网络的尺寸进行优化。点击Optimizer，勾选要优化的参变量，选择S11、S21、S31、S41、S51、S61作为优化目标，Target里面分别输入-30、-8.81、-6.25、-5.8、-6.25、-8.81，单位dB。这里输入的S参数目标值是根据功率分配指标换算的结果，具体换算过程大家可以自行查找，此处不再赘述。

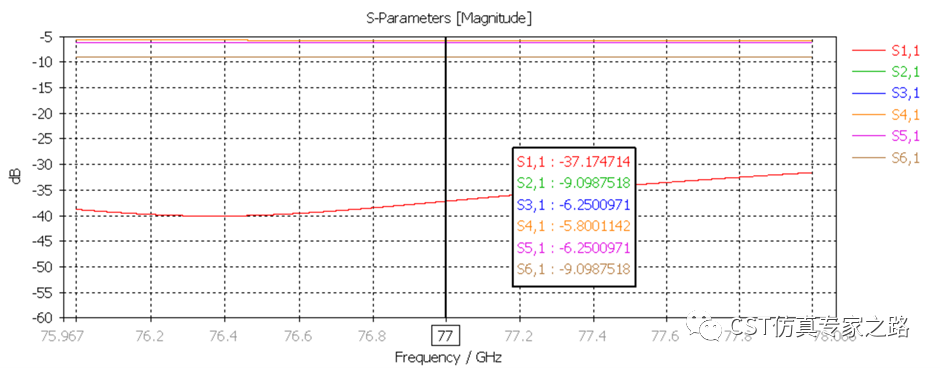

经过第一次优化之后的S参数值已经非常接近目标值。如果想要得到更精确的结果，可以选择不同的优化算法进行多次优化。

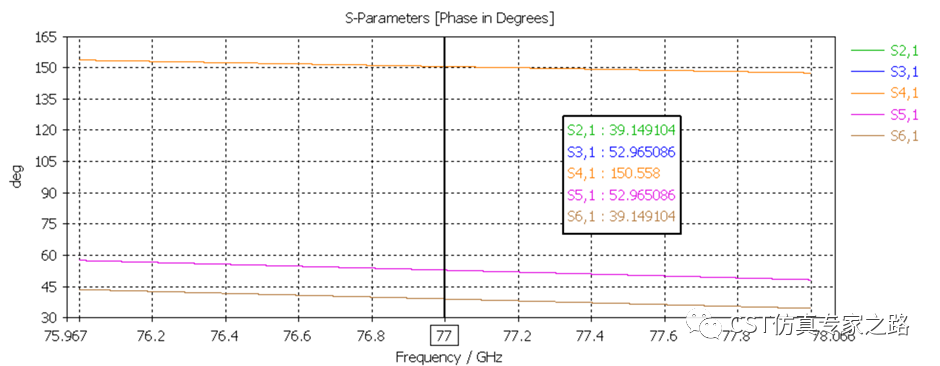

4、检查相位结果，这里可以明显看出S41与其他端口的相位差过大。下一期我们将继续介绍如何通过优化的方法减小相位差。
