CST毫米波雷达仿真方案（五）：馈电网络相位差补齐、优化

作者 | Zhou Ming

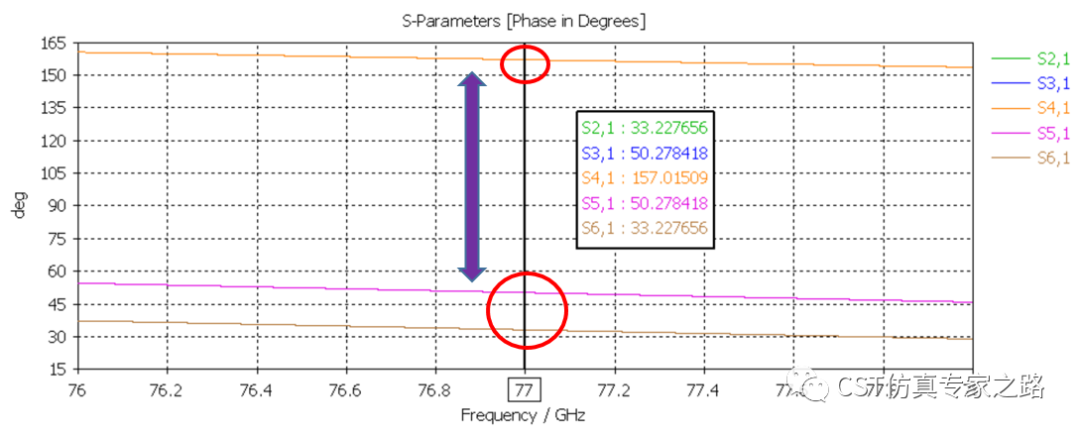

上一期我们提到馈电网络存在相位差，从上图可以看出，S41与S51的相位差超过100度，S51与S61的相位差也超过了10度，过大的相位差不仅会影响阵列天线的波束指向，还会导致天线出现副瓣抬升、增益下降等现象。

本期我们介绍如何使用CST针对馈电网络的相位差进行快速补齐、优化，具体方法如下：

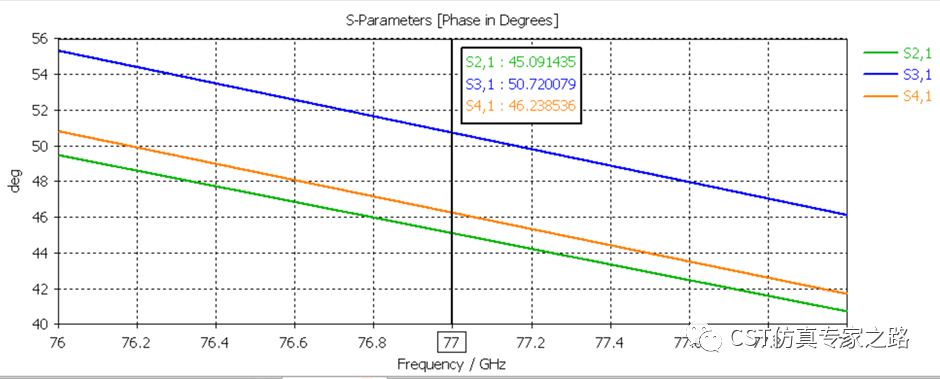

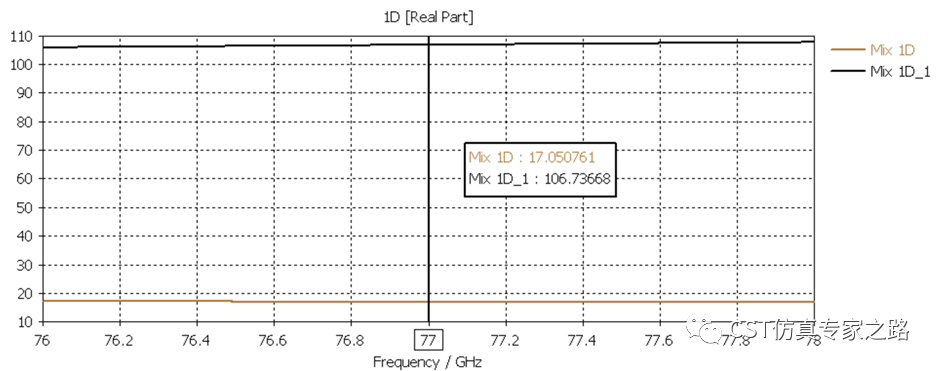

1、首先利用CST的后处理计算各端口的相位差，我们选择S51的相位作为基准，其他S参数的相位和S51相减，得到下面的相位差。

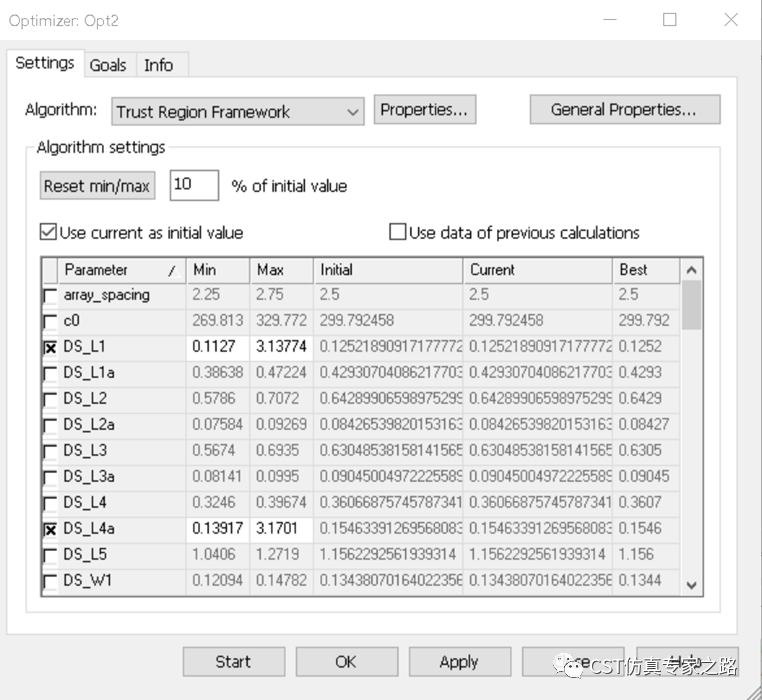

2、在Task里面创建一个优化流程，选择需要调整的微带线长度变量作为被优化的变量，设置好参数变化范围。

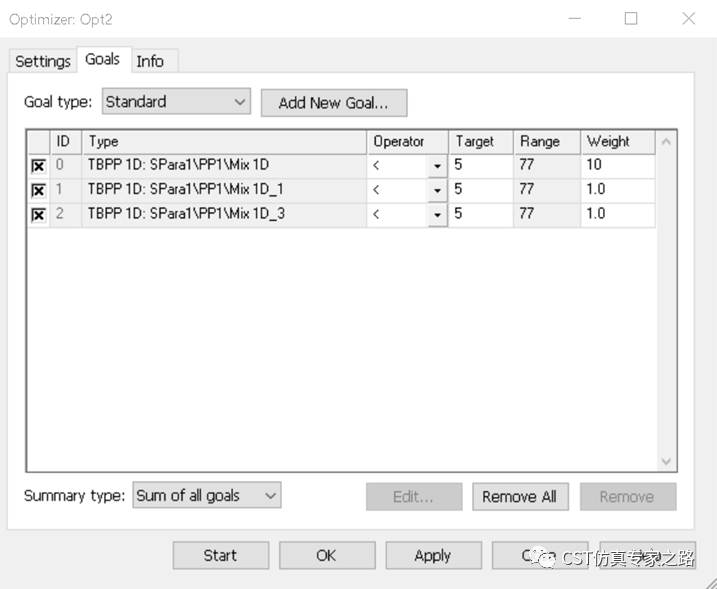

3、选择相位差作为优化目标，Target设置小于5度。

4、点击start之后，CST迅速得到了优化后的结果，我们可以看到相位差已经小于5度。

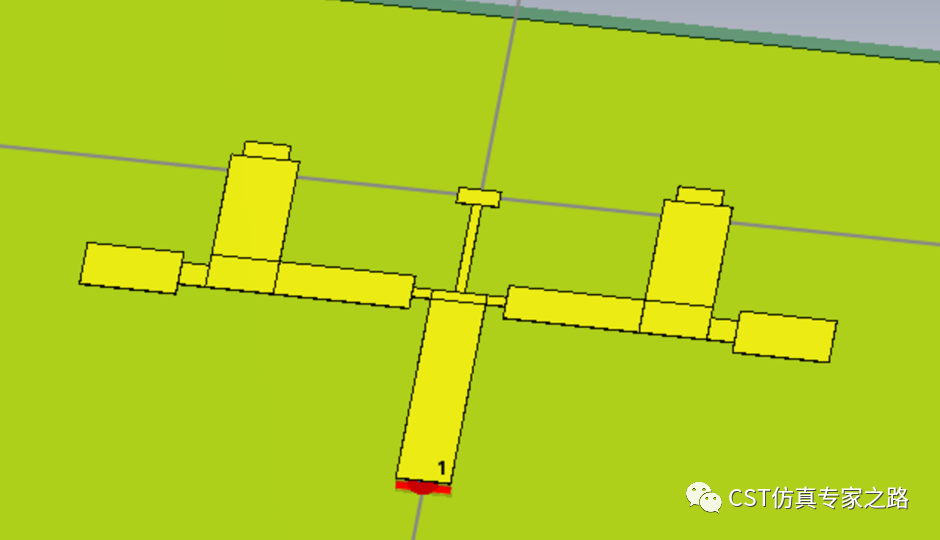

5、接下来我们把电路图自动生成3D模型，为后续的馈电网络和天线阵子协同仿真做好准备。
