CST 眼图仿真实例（补充2）：IBIS-AMI之Transient方法

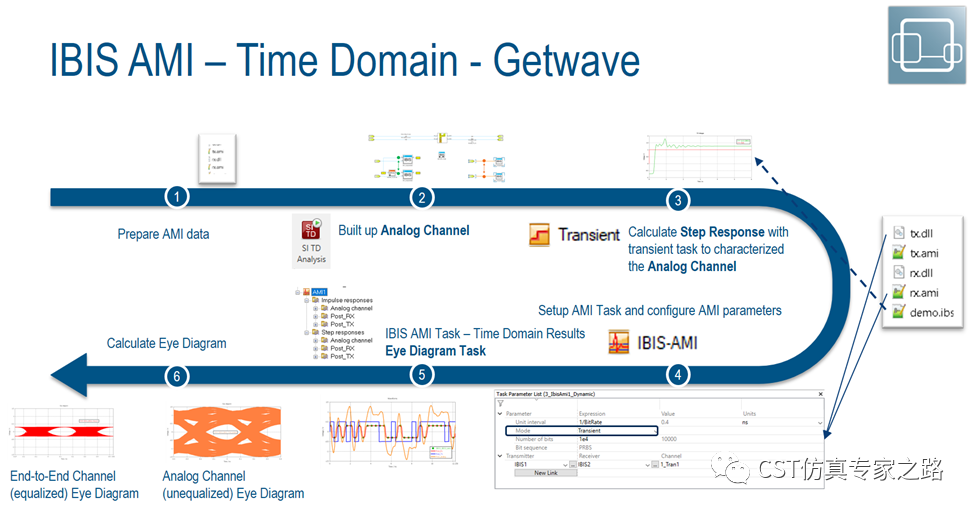

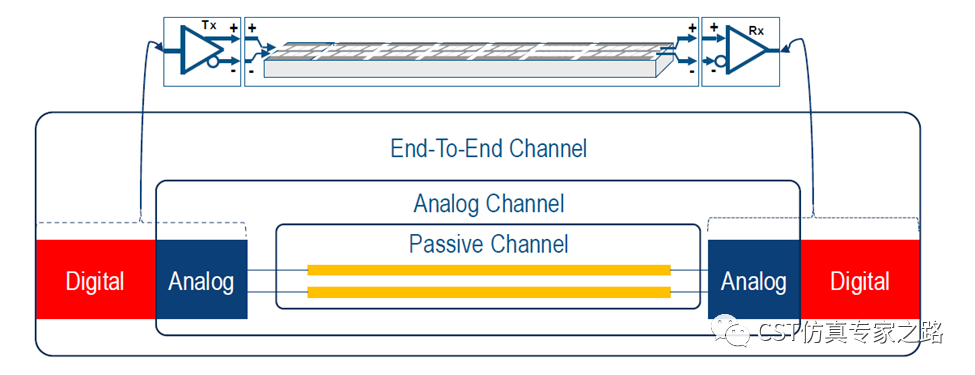

IBIS-AMI用于完整的SerDes信道性能分析：
上期（CST 眼图仿真实例：IBIS-AMI之Transient方法）介绍了IBIS-AMI的Statistical流程，已经介绍了整体的IBIS-AMI流程。
这期我们介绍Transient流程，流程上大同小异，我们就跳过具体流程步骤挑重点。

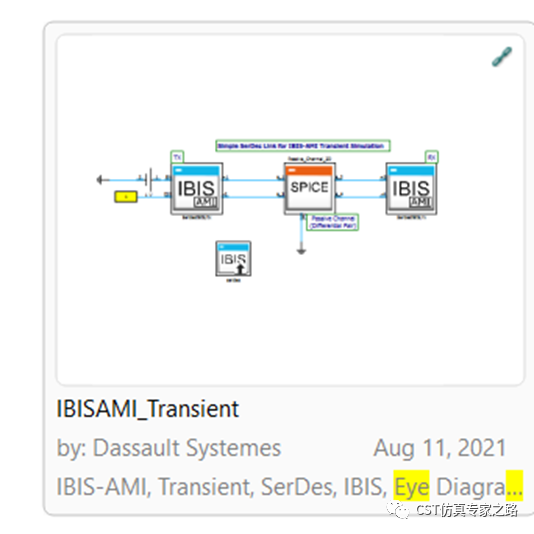

以2022版本自带案例为例：

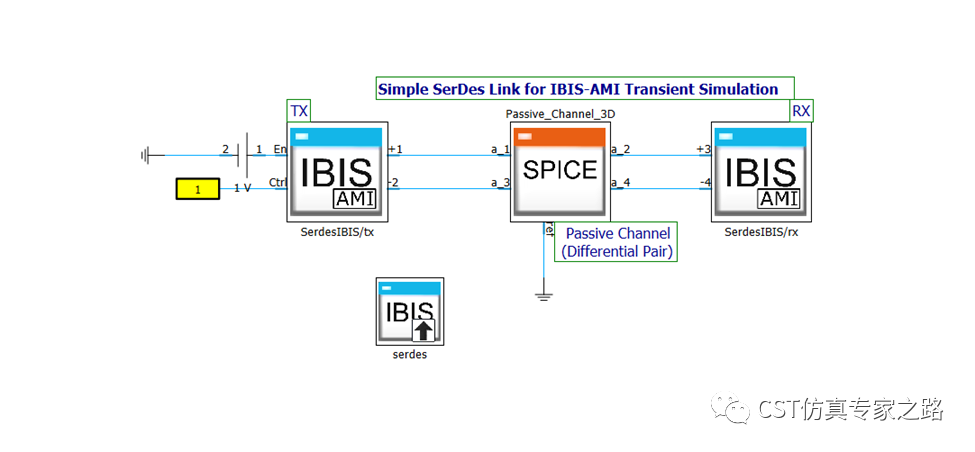

信道模型与上期一样：
那么Transient和Statistical流程区别在哪里呢？
区别1：AMI模型参数

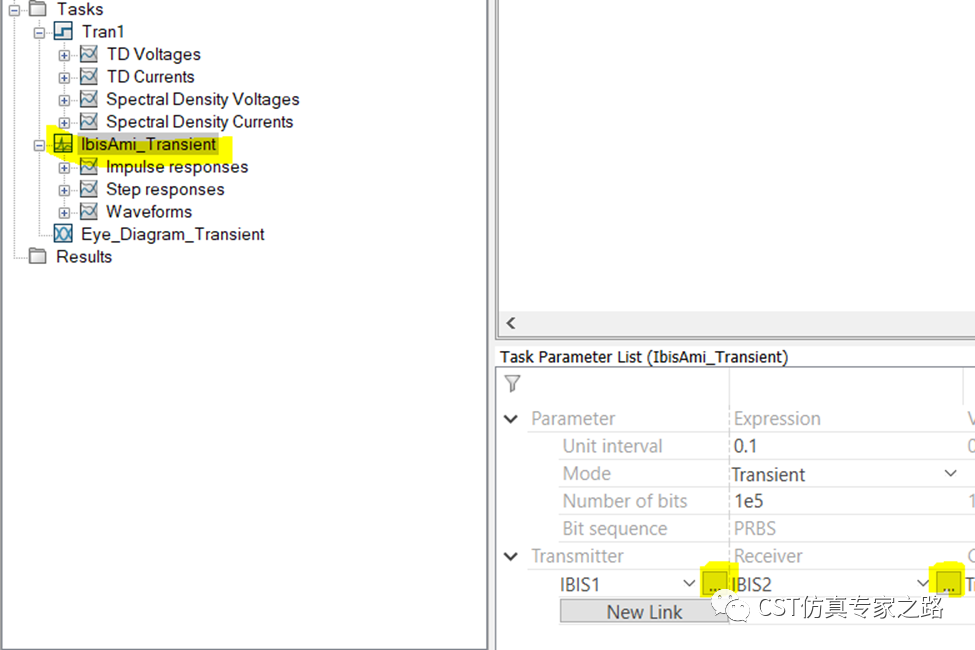

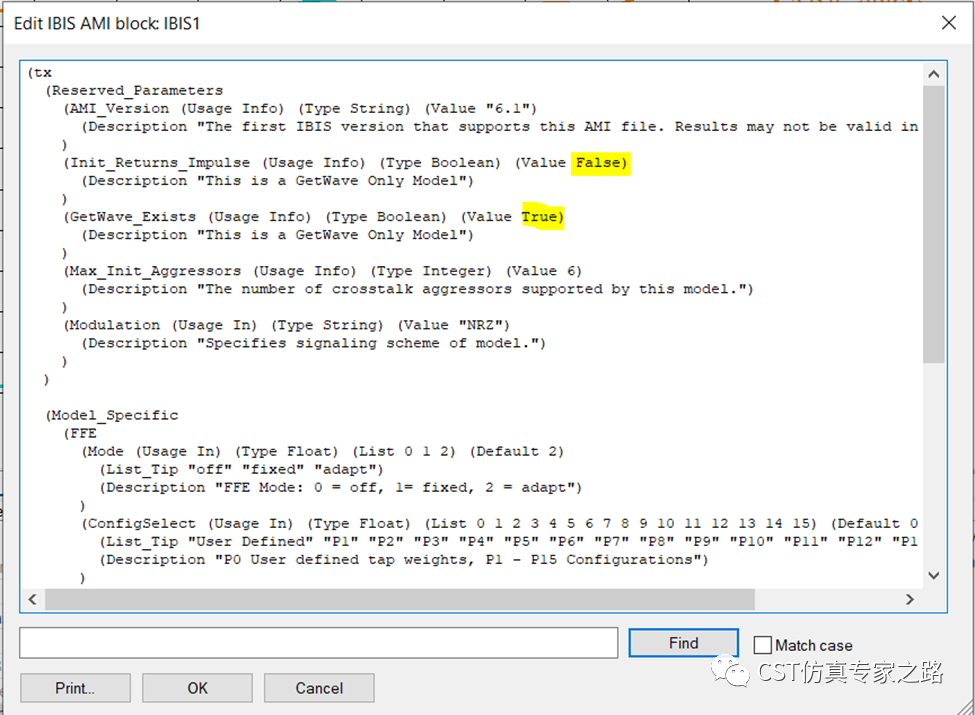

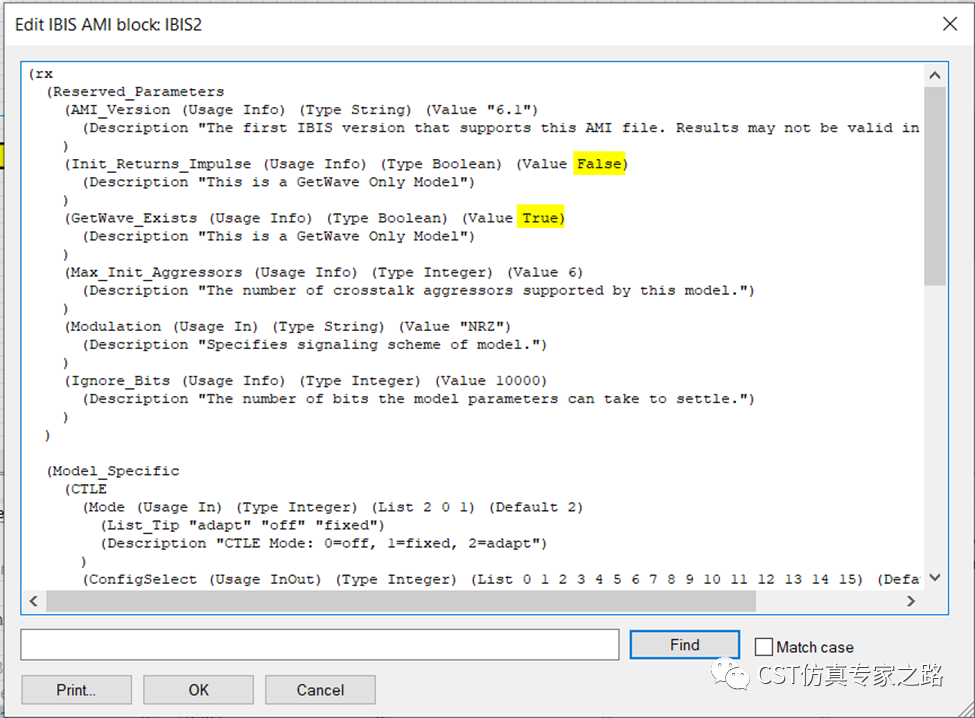

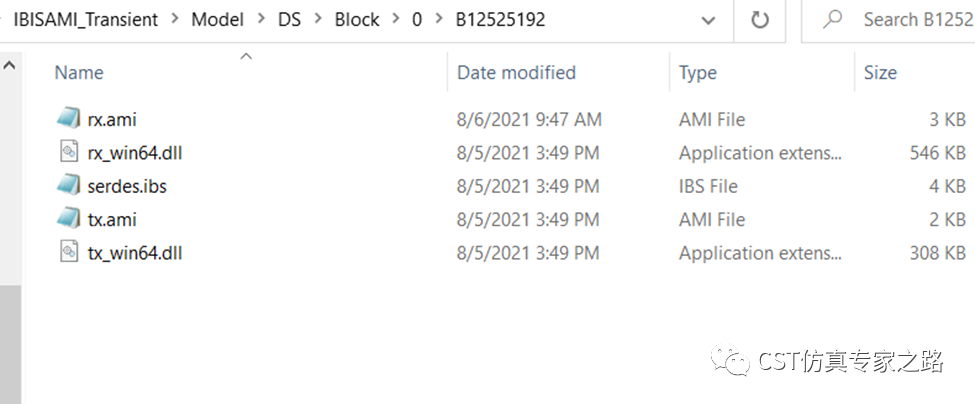

主要问题是供应商的AMI模型支持什么样的流程，这些可在AMI参数中确定我们要做什么流程。比如这个Transient案例中，我们查看IBIS-AMI模型和参数，可前往文件夹（用户添加之后自动拷贝进CST项目中），或IBIS-AMI Transient任务中直接开启：
可见Tx和Rx所使用的AMI都是只有AMI_Getwave这个函式
这种情况的IBIS AMI文件就只支持Transient流程。
区别二：IBIS-AMI任务模式和bit数量

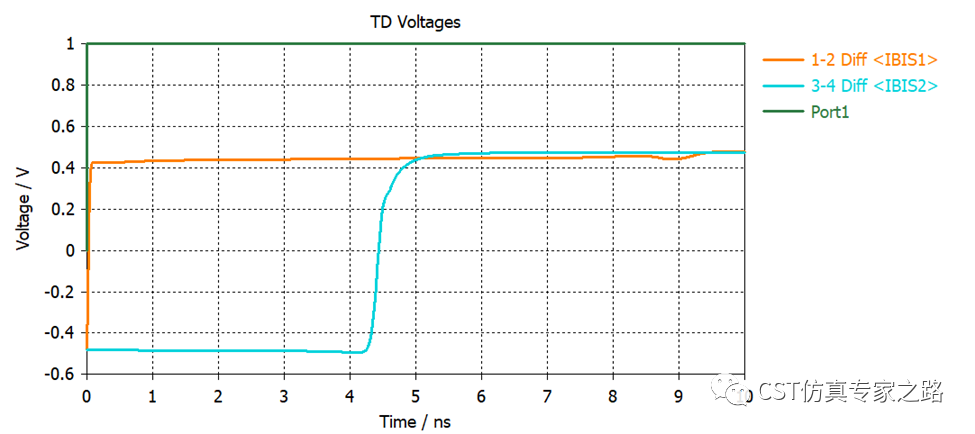

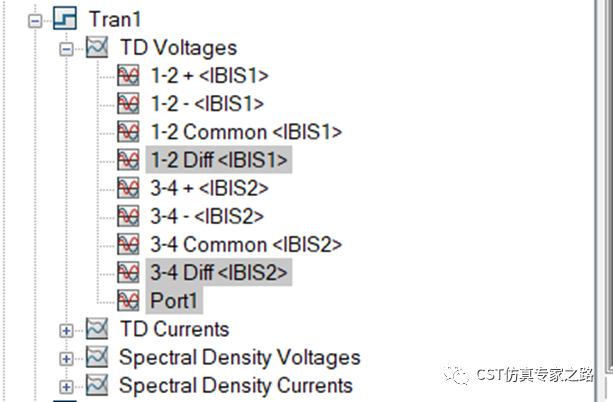

首先Transient任务得到脉冲响应这些和Statistical流程是一样的：

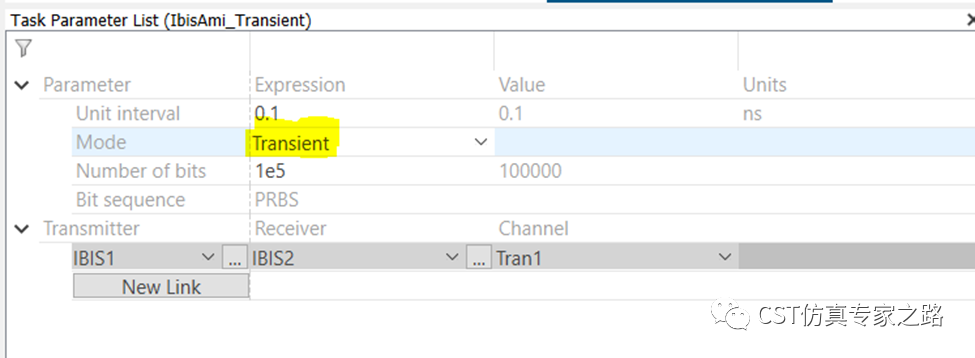

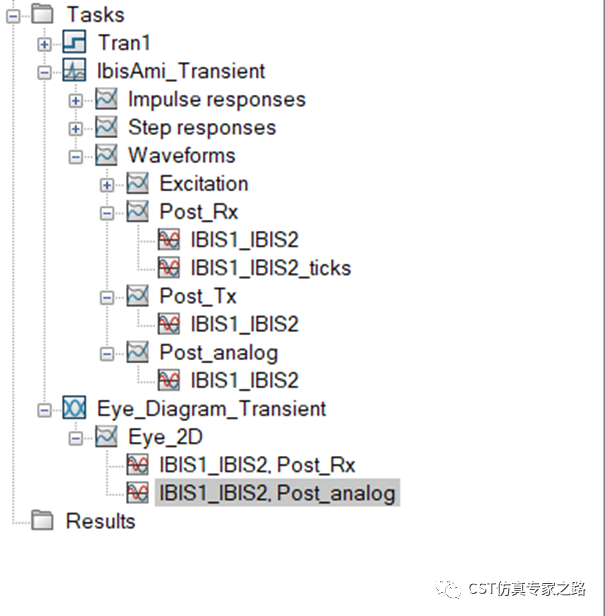

点击IBIS-AMI任务可见模式选择的是Transient而不是Statistical，number of bits也很多（因为要用classical的眼图方法了），任务结果也比Statistical模式多了Waveforms：
简单解释这些waveforms结果，这里Excitation结果是流程中的bitstream，Post_Tx是Tx_AMI_Getwave下面位置（考虑发射端均衡），Post_analog是卷积之后的位置（Tx均衡+信道），Post_Rx是Rx_AMI_Getwave下面最终位置（Tx均衡+信道+Rx均衡），Post_Rx中的ticks是时钟恢复采样。

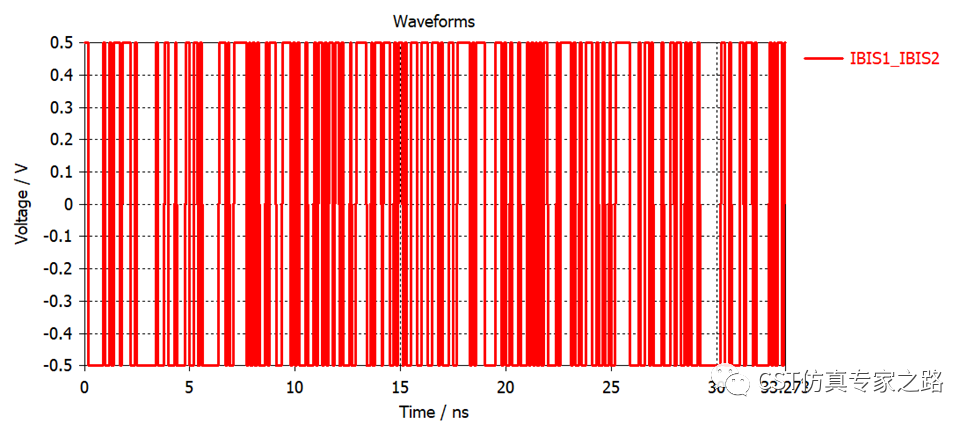

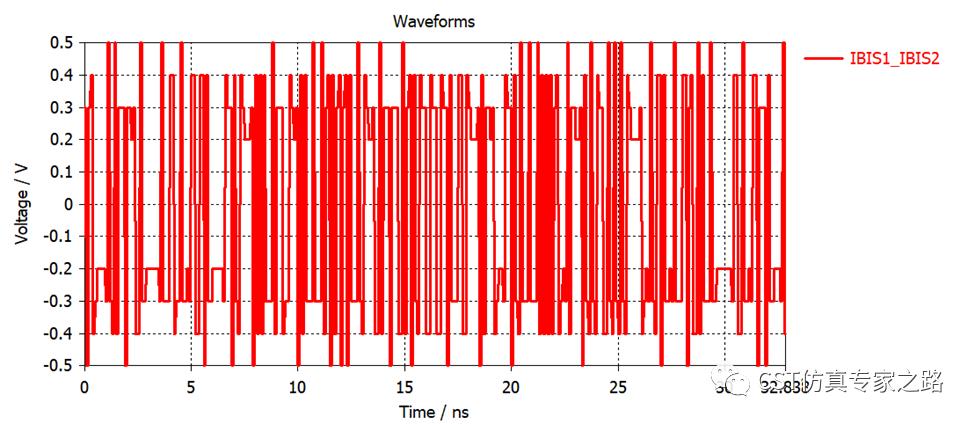

Bit stream一部分波形：
Post_Tx一部分波形（使用动态自适应FEE均衡）:

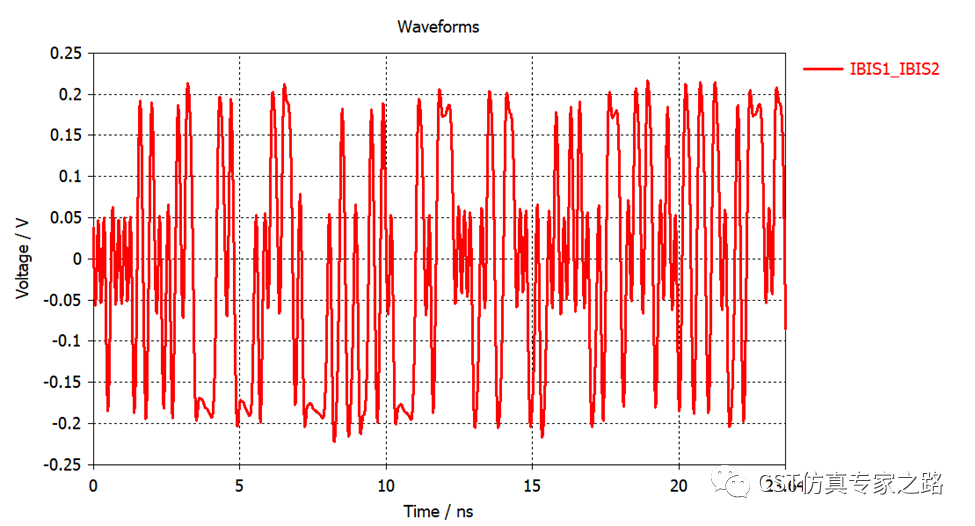

Post_analog一部分波形（Tx均衡+信道效应）:

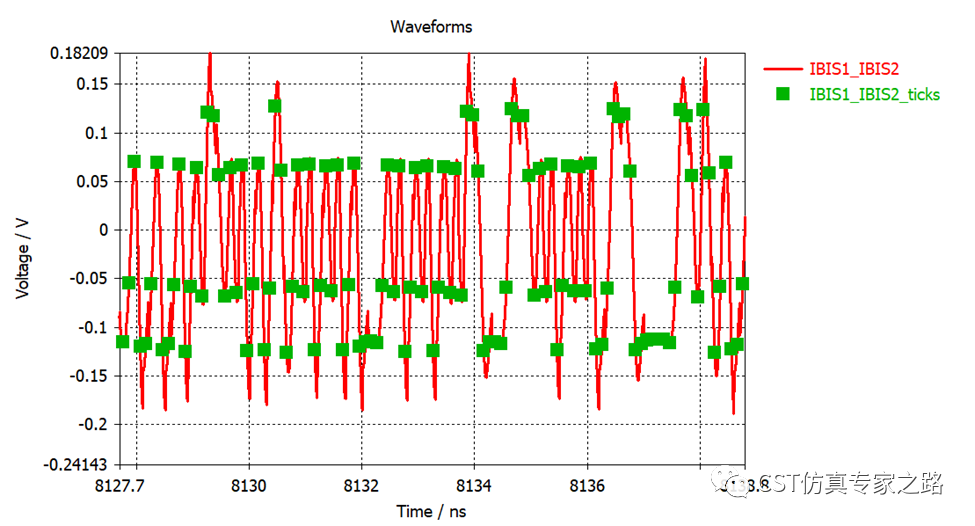

Post_Rx一部分波形（Tx均衡+Rx均衡+信道）和CDR采样：
区别三：眼图任务：
这个任务属于Transient eye analysis任务，不是后处理的眼图工具。

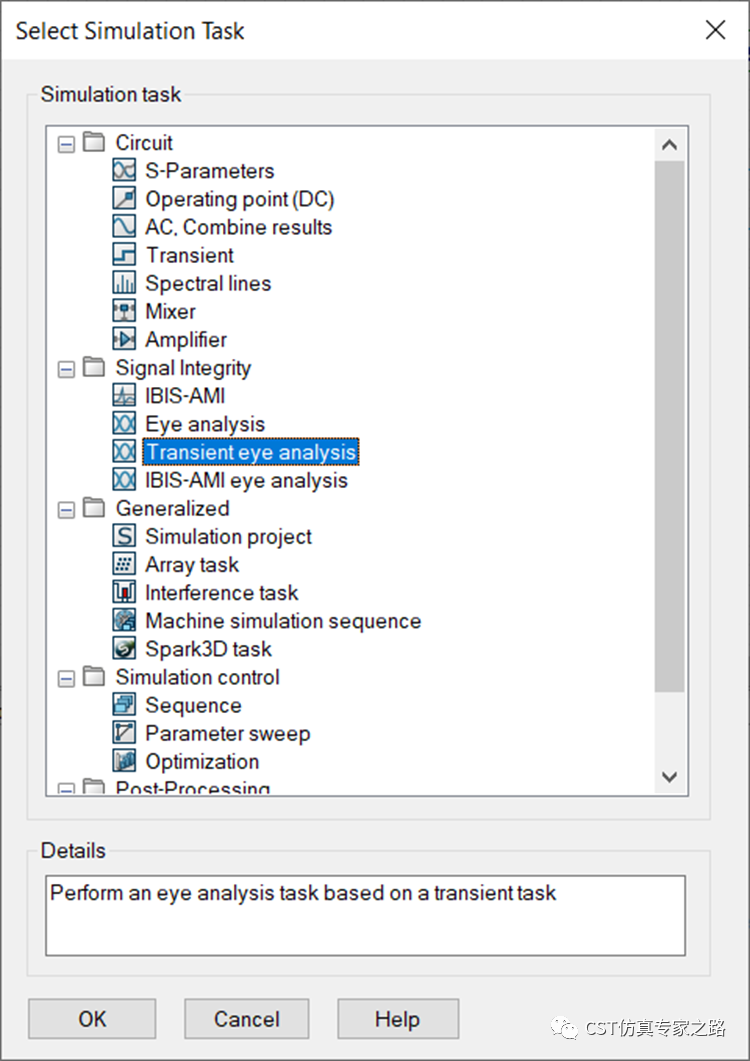

添加时是这样的：
也可用IBIS-AMI eye analysis任务，它将时域眼图按子任务自动生成，都是等效的。

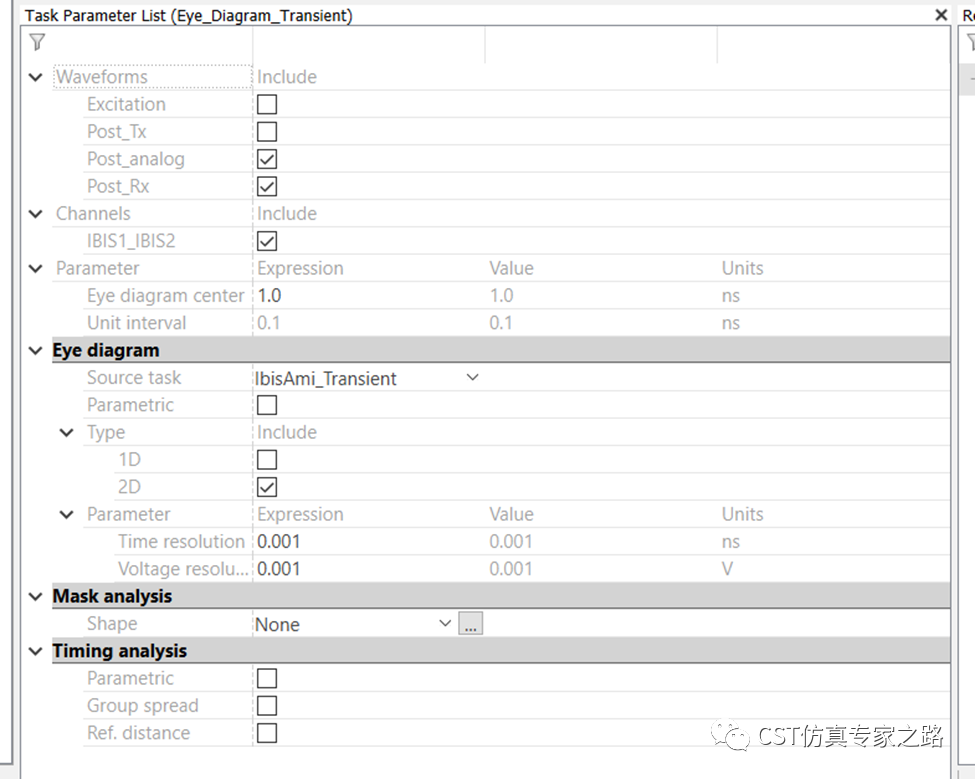

有了之前任务计算的PRBS信号，我们就可以用传统叠加法获得眼图，这里我们指向上一步IBIS-AMI Transient任务名称。关于Waveforms，比如我们就看Post_analog和Post_Rx的眼图，一个没有Rx均衡，一个有。
这里可以加mask，不过本案例没有加。查看眼图结果：

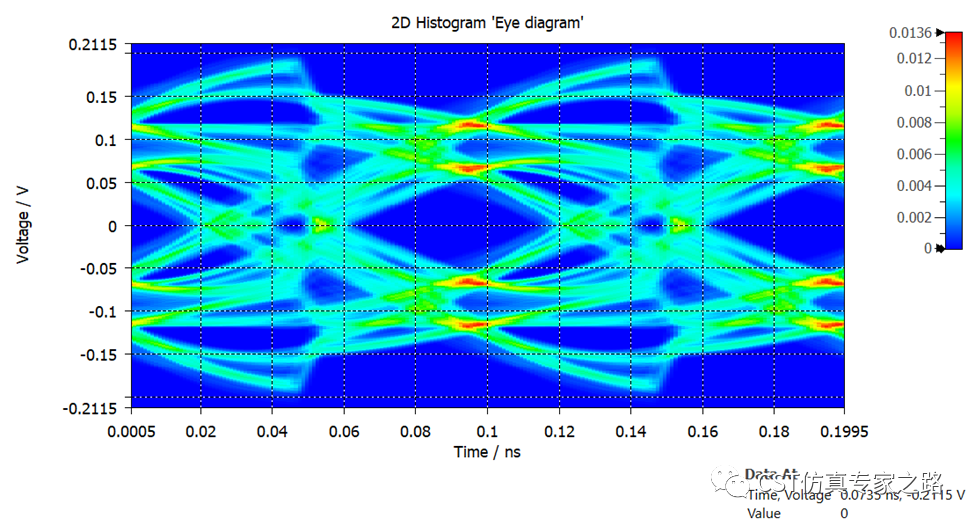

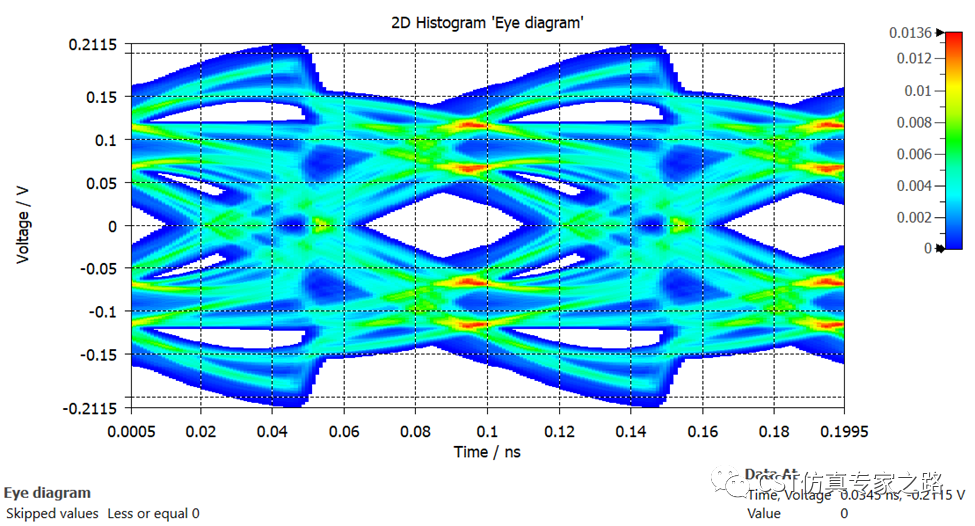

Post_analog的眼图：

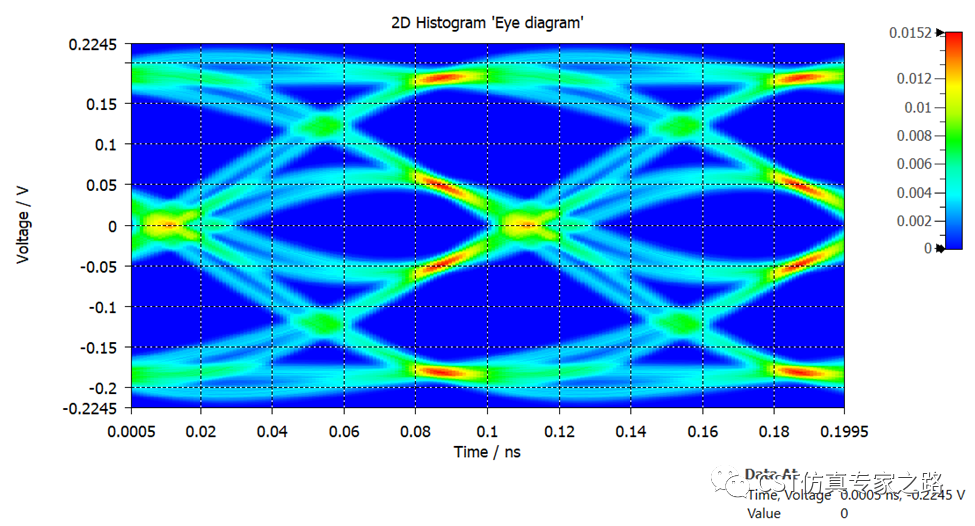

Post_Rx的眼图：
可隐藏0值：
小结：

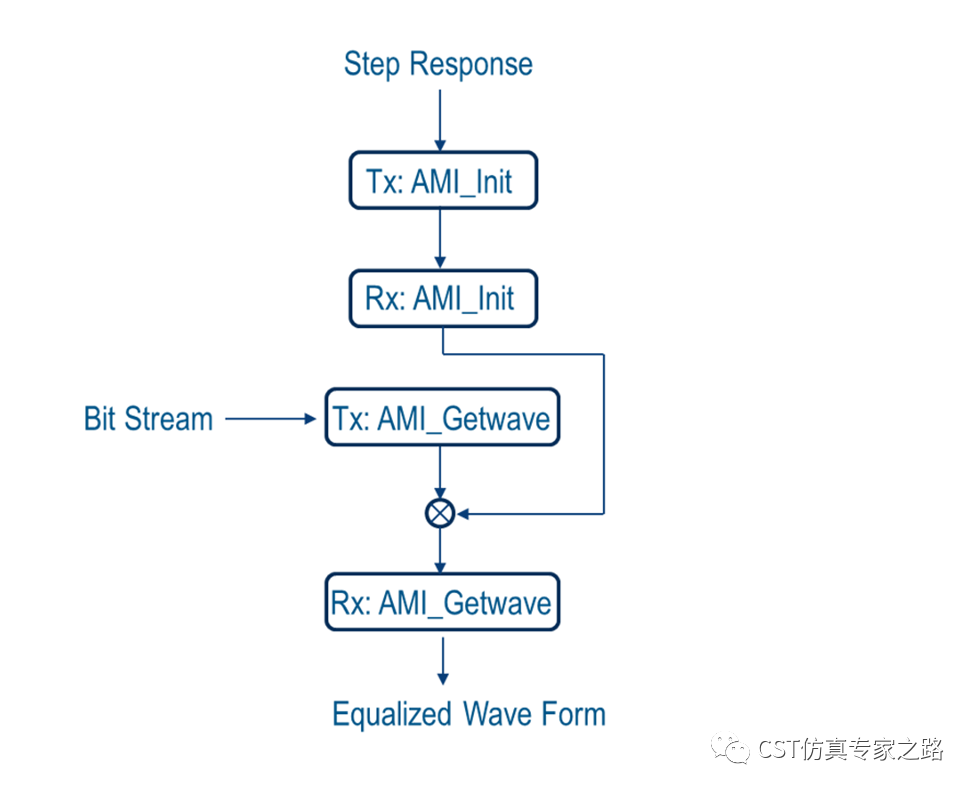

1. 本案例介绍IBIS-AMI的时域流程，简单说就是Transient任务得到阶梯响应，IBIS-AMI任务计算PRBS波形，最后Eye Analysis任务获得眼图。
2. 关于各种均衡器、时钟这些AMI细节，需要的篇幅较大，以后有机会再详细介绍。简单区别Statistical和Transient用的均衡：
Static Equalization 静态均衡：AMI_Init函式处理信道的脉冲响应。既然要用脉冲响应，所以静态均衡是仅用于Statistical流程的。该函式有效性由AMI中的Init_Returns_Impulse的True或False决定，这个决定了要不要返回脉冲响应。
Dynamic Equalization 动态均衡：AMI_Getwave函式处理时域波形。既然要用时域波形，所以动态均衡仅用于Transient流程。该函式的存在与否由AMI中的Getwave_Exists的True或False决定。
