CST共模电感仿真实例(2)-低频感量仿真
共模电感感量仿真
方法一：静磁场求解器（M-Static solver）【Ms仿真设置】

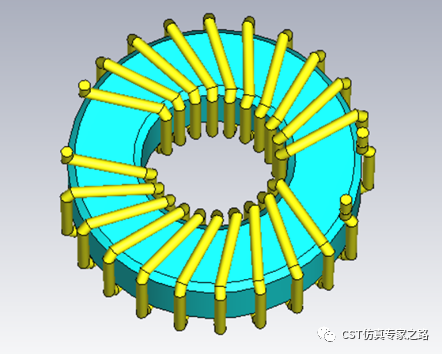

Step1：导入/创建电感模型，这里采用上期分享的共模电感模型。

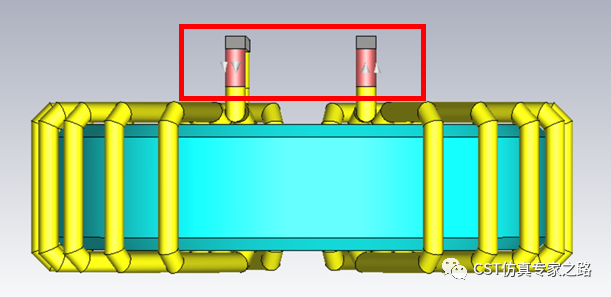

Step2：考虑到电感仿真线圈需要闭合*，可采用导线/导电平面/电边界等方式，将线圈闭合。如下图所示
*注：除RLC solver以外，其他求解器仿真电感均需要保证线圈闭合。

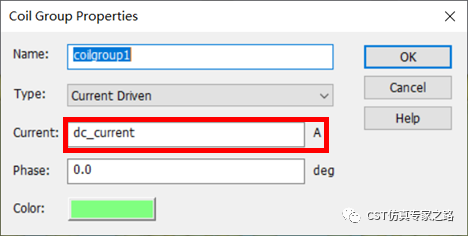

Step3：由于共模电感包含两个或以上线圈，这里首先需要创建一个coil group；在coil group对话框中，设置激励的幅度，在这里可以选择电压驱动或者电流驱动。如下图所示
Step4：添加激励，绕线电感推荐使用coil segment，每个闭合的线圈添加一个coil segment，并将两个coil segment拖拽至刚刚创建的coil group下面。这里需要注意的是，共模感量仿真添加同向激励，差模感量仿真添加相反方向的激励，如下图所示。

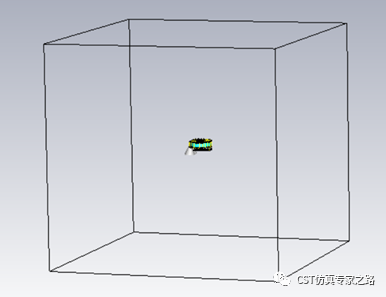

Step5：background及边界条件设置。对于Ms solver电感仿真，background中的surrounding distance尽量大，建议模型大小的5-10倍。边界条件可以设置为电边界或者OPEN。

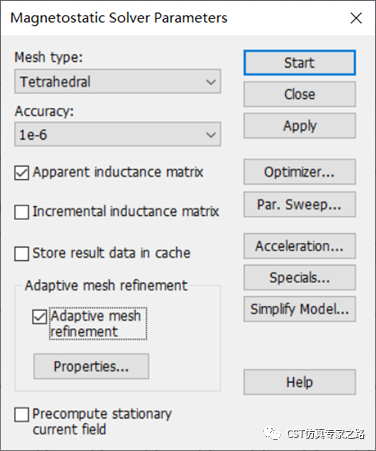

Step6：求解器设置：Ms求解器设置很简单，通常使用默认设置。此外需要勾选Apparent inductance matrix,方便在1D results文件夹中得到电感感量仿真结果。
【Ms仿真结果分析】
1. 在1D results 文件夹中可以查看电感感量仿真结果，如apparent inductance matrix。同时也可以得到直流电阻等信息。具体可以查看help 帮助文档。

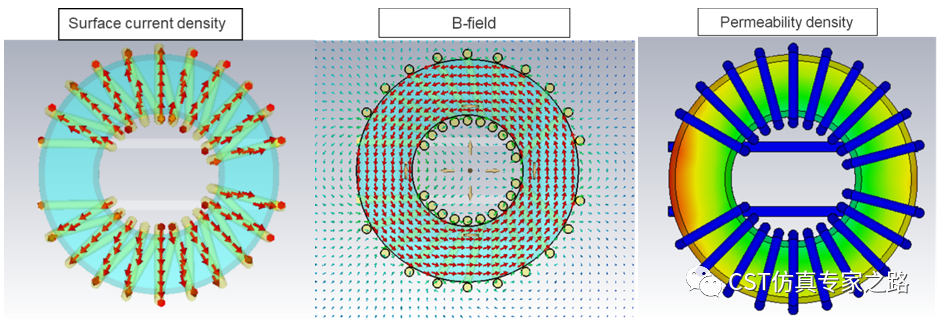

2. 在2D /3D results 文件夹中可以得到如B-field、H-field、Rel. Permeability density、Surface current density等三维分布结果，如下图所示。
方法二：LF频域求解器（LF Frequency Domain Solver）【LF仿真设置】
Step1-Step5与Ms Solver相同，这里不予赘述。
Step6：LF频域求解器需要添加所关心的仿真频率，所以得到的仿真结果也为该仿真频率下的感量/阻抗等。

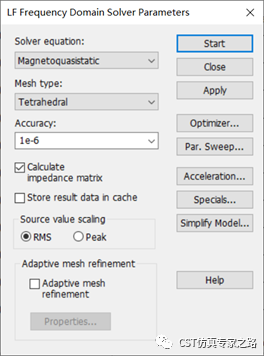

Step7：求解器设置推荐使用默认设置，如果关系阻抗矩阵，可以勾选calculate impedance matrix。
【LF仿真结果分析】

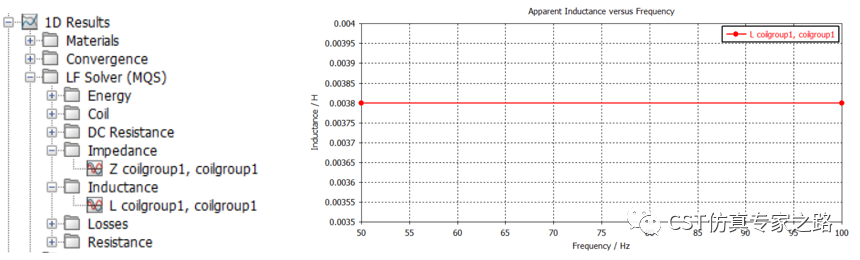

1. 在1D results 文件夹中可以查看电感感量仿真结果，如inductance。同时也以得到阻抗、loss等信息。具体可以查看help 帮助文档。

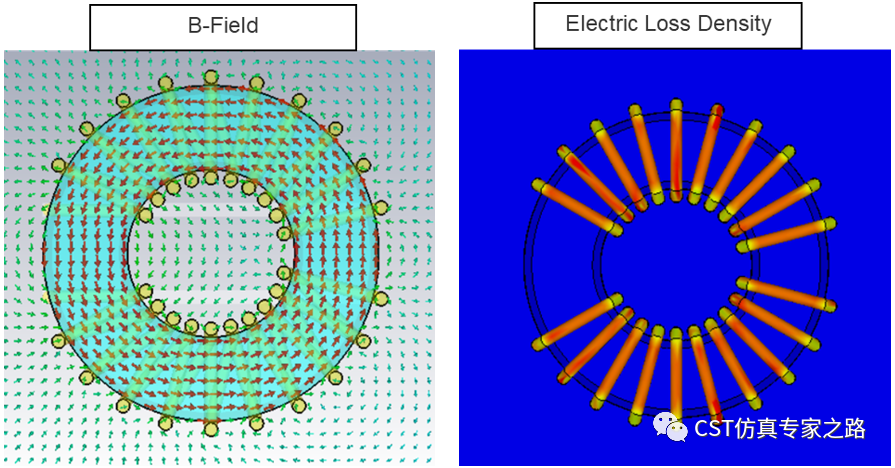

2. 在2D /3D results 文件夹中可以得到每个仿真频点下的B-field、H-field、Electric Loss Density、Surface current density等三维分布结果。如下图所示。
以上简单介绍了可用于电感仿真的两个求解器Ms和LF的设置及相关仿真流程。当然其他求解器也可以得到电感的感量，如微波工作室的F solver，低频工作室的RLC solver等。这里就不详细展开了，感兴趣的朋友可以去尝试，相信在美好的春光里，一定会有令人欣喜的收获。
