CST仿真无限平面圆孔RCS实例（一） - 多角度单频单站RCS

本期介绍平面结构上的圆孔RCS计算，属于大结构上面的小目标。使用RCS模板，添加一个10GHz远场监视器：

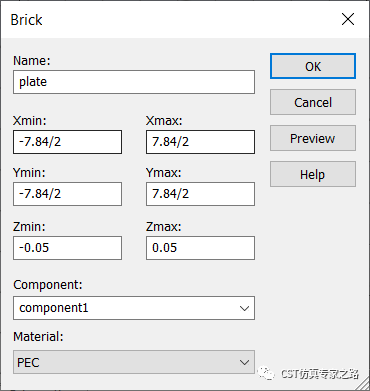

画个平板：

画个圆柱用来切出圆孔：

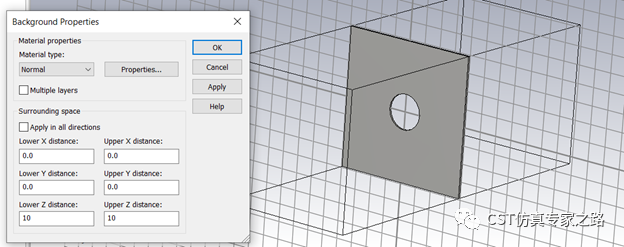

 XY方向为open紧贴结构，模拟无限大的金属面：

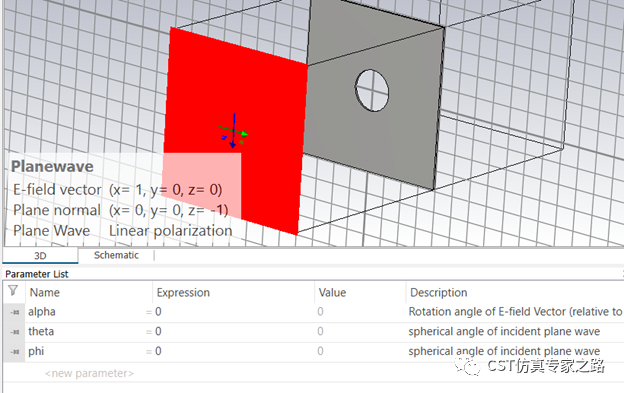

模板自动添加平面波：

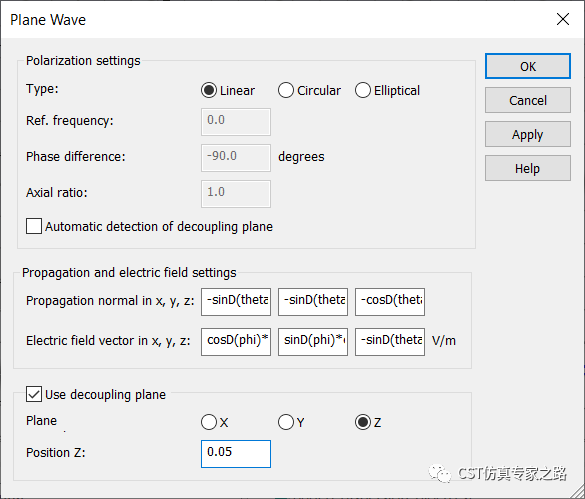

平面波中手动将去耦平面设成结构的Z+上表面位置0.05：

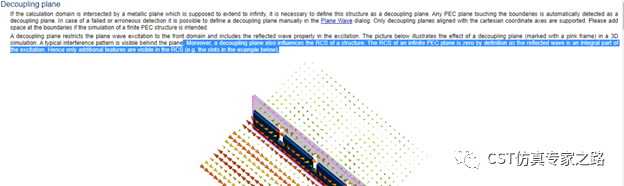

这一步很重要，因为我们仿真的是无限大的PEC板上面的细节，所以去耦平面可以帮助我们单独提取细节（圆孔）的RCS。这个帮助文献中有提到。

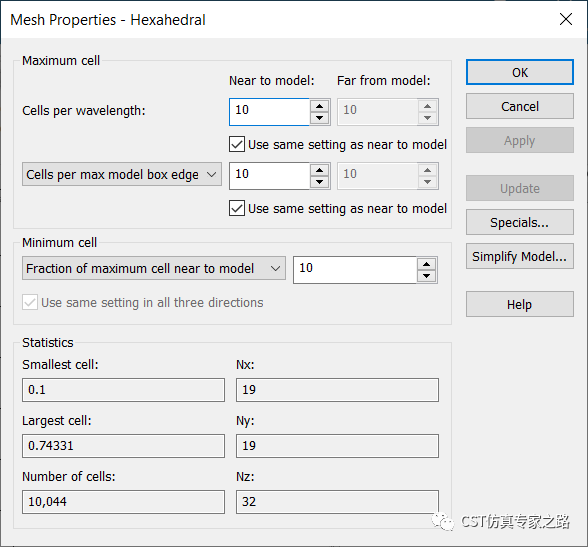

网格可以稀疏一些，加快仿真：

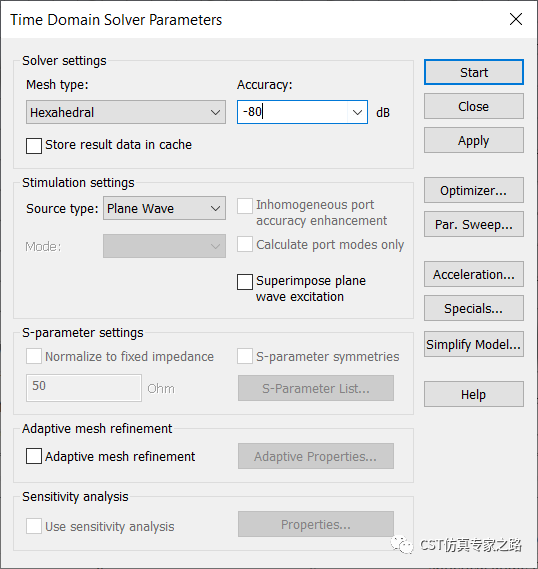

求解器中衰减要调低：

不要直接运行T-solver，因为我们要获得多角度单站RCS，需要参数扫描入射角。

方法1：远场提取单站RCS

通过模板我们已经定义单频点监视器：

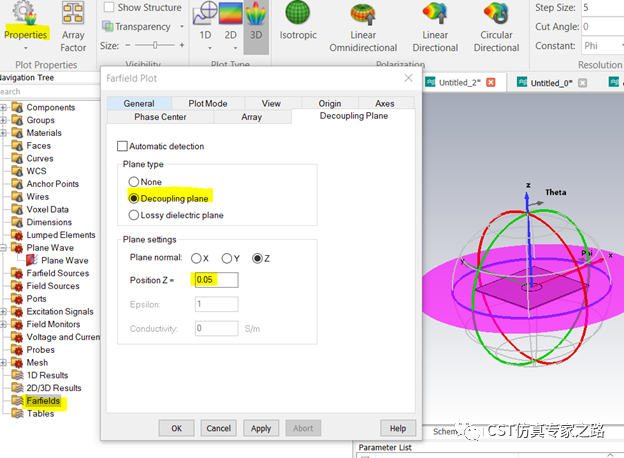

在保证平面波去耦平面同时，也要保证远场的去耦平面（粉色平面）也同样定义。

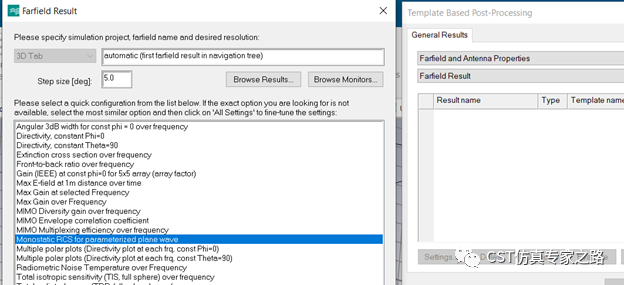

先添加远场后处理，选择已有的模板单站RCS：

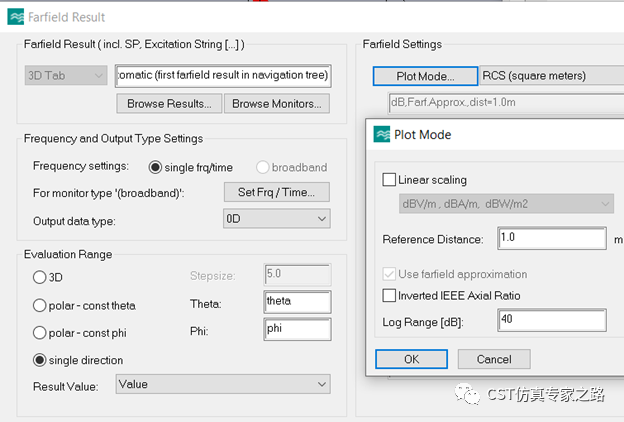

All Settings中进行详细设置，可见这里就是提取theta和phi这个参数方向的RCS值。我们进入Plot Mode，不选线性，看dB结果：

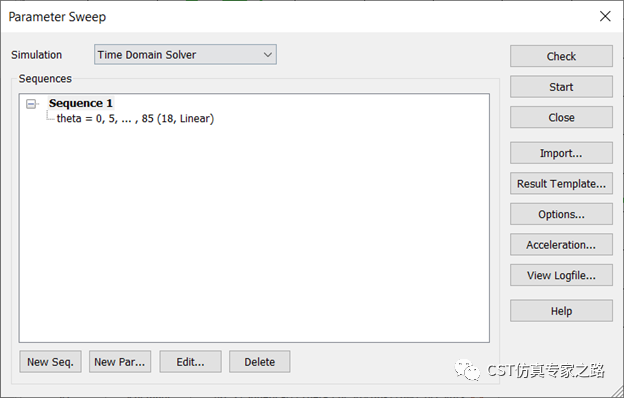

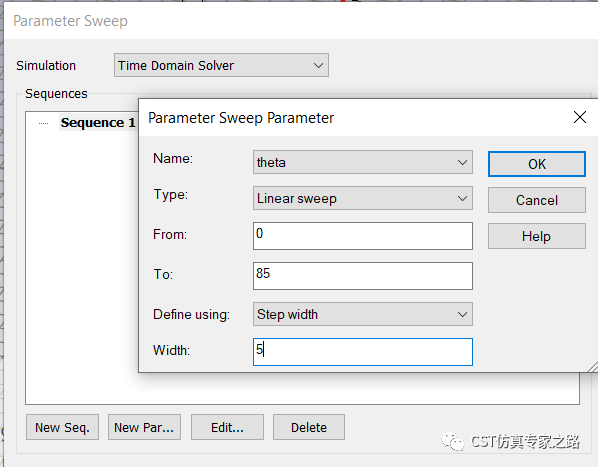

然后参数扫描theta:

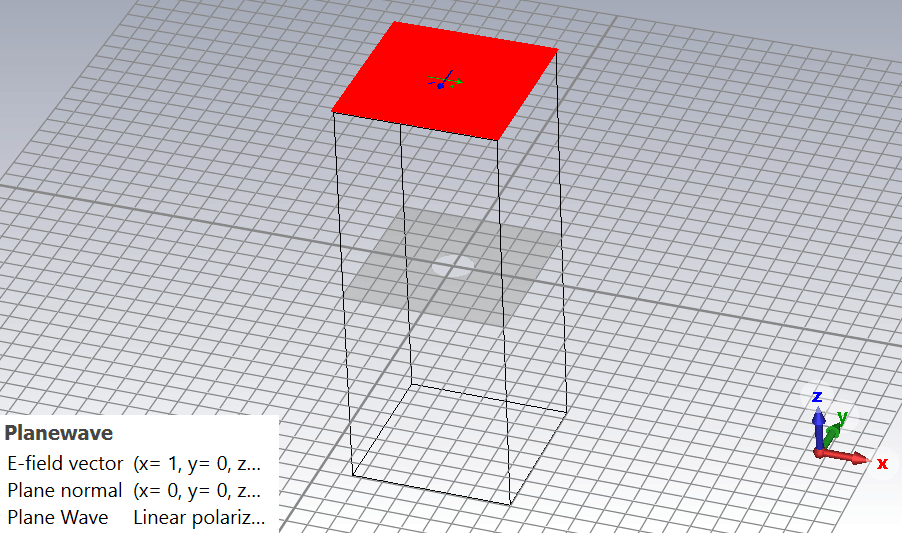

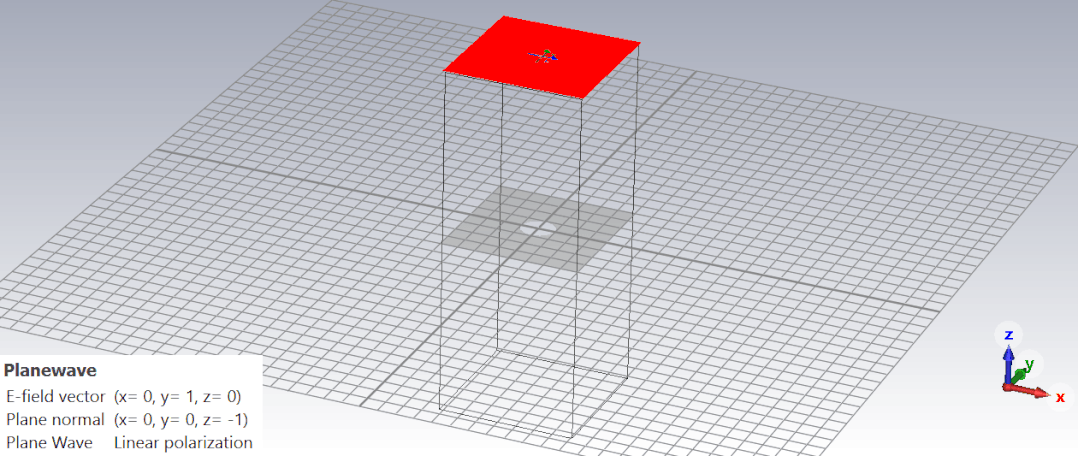

这个扫描的效果用动图表示是这样的：

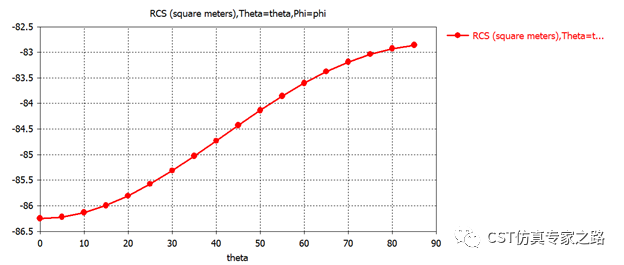

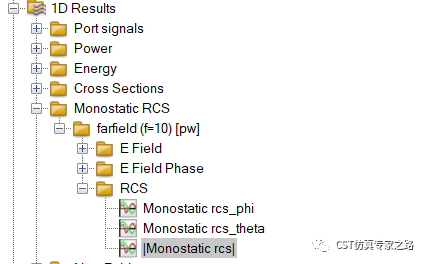

扫描仿真结束后，得到远场监视器为我们带来的单站RCS结果：

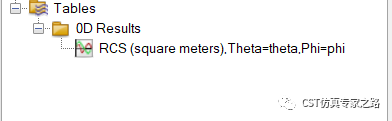

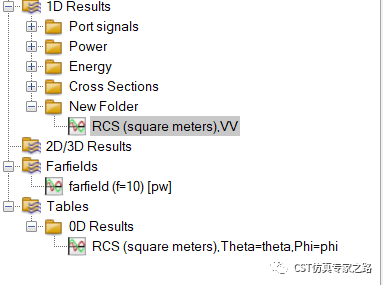

目前我们用的极化是垂直方向，我们将0D结果保存到新建文件夹，重命名VV：

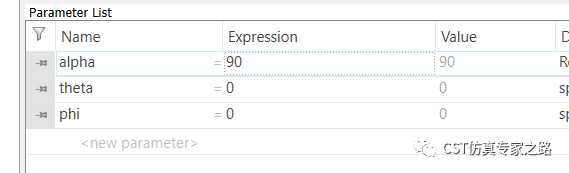

然后我们删除结果，设置alpha=90，这样就将极化改成平行，然后同样运行参数扫描：

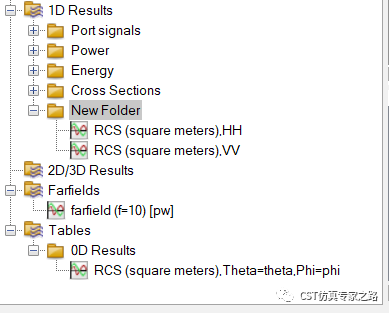

将新的0D结果复制到同一文件夹，改名HH：

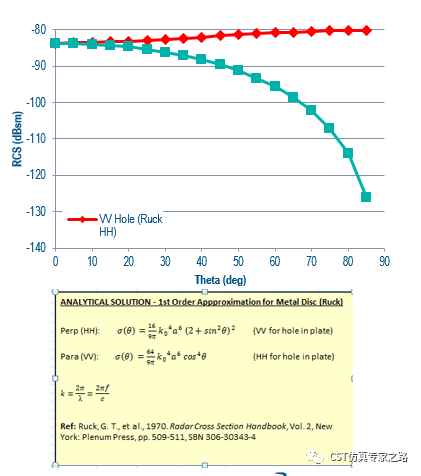

与文献理论值一致：

方法2： RCS探针提取单站RCS

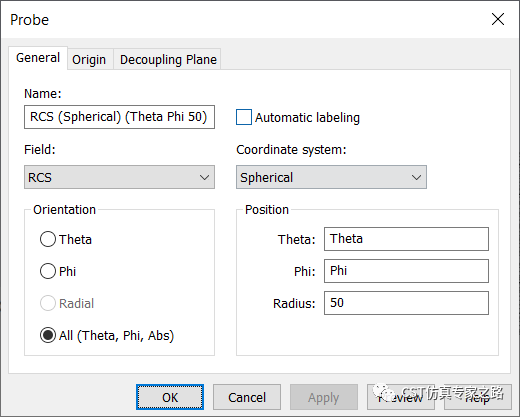

 下面介绍另一个多角度单站RCS的计算方法，就是用RCS探针。这里将探针坐标系改成球形，坐标参数化，名字也改掉：

 动图演示参数扫描看到的探针效果：

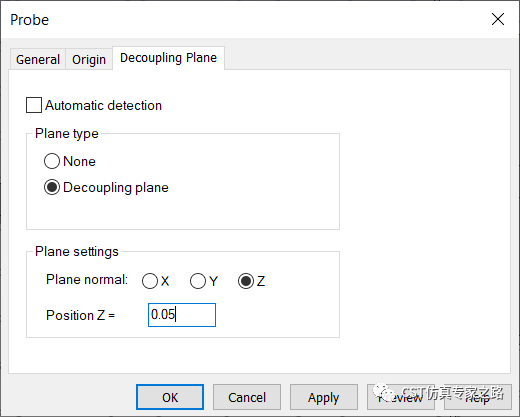

同样，探针的去耦平面也需要和平面波一致：

开始参数扫描：

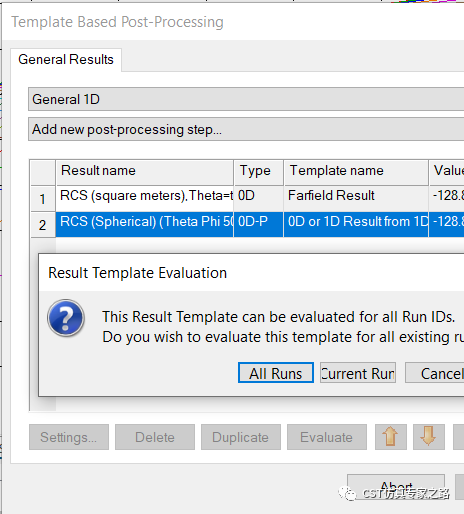

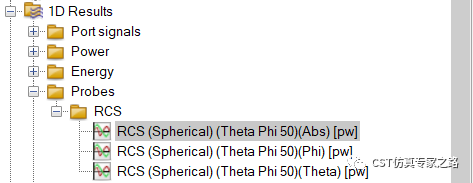

完成后，探针文件夹中查看RCS结果：

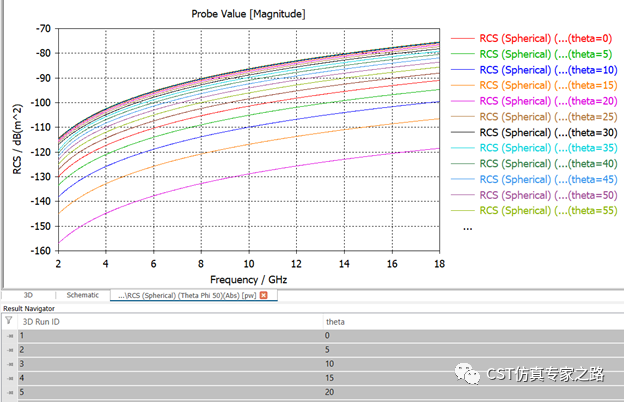

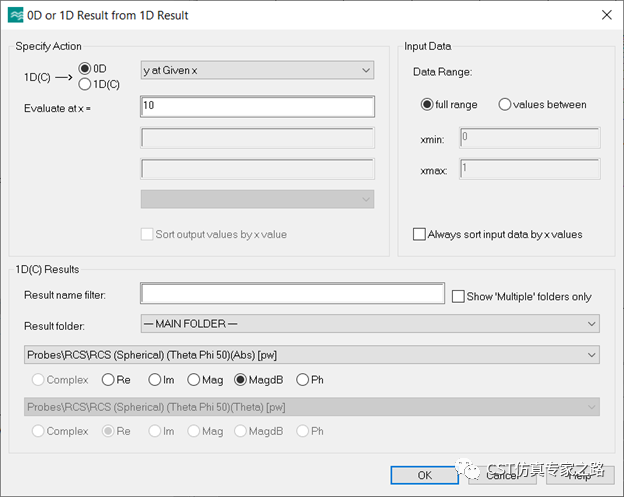

该RCS是宽带的多个结果，我们可以单独提取10GHz：

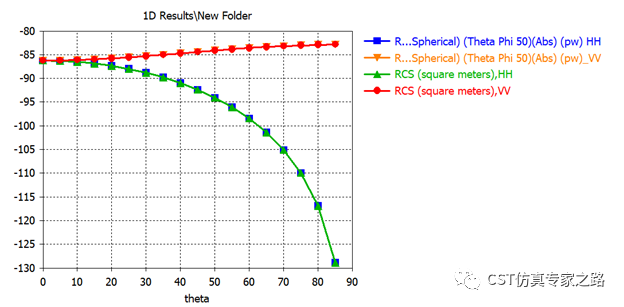

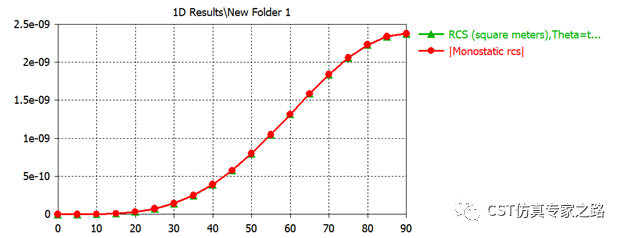

两个方法获得的结果都放在一起，结果一致。

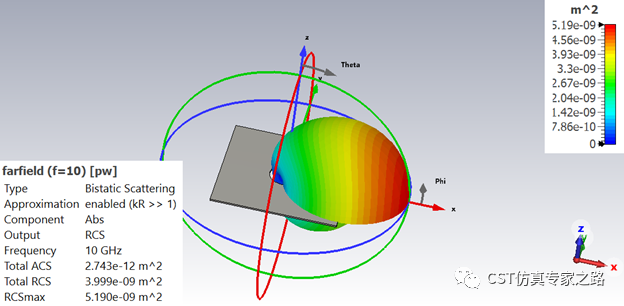

Theta=85时的远场；

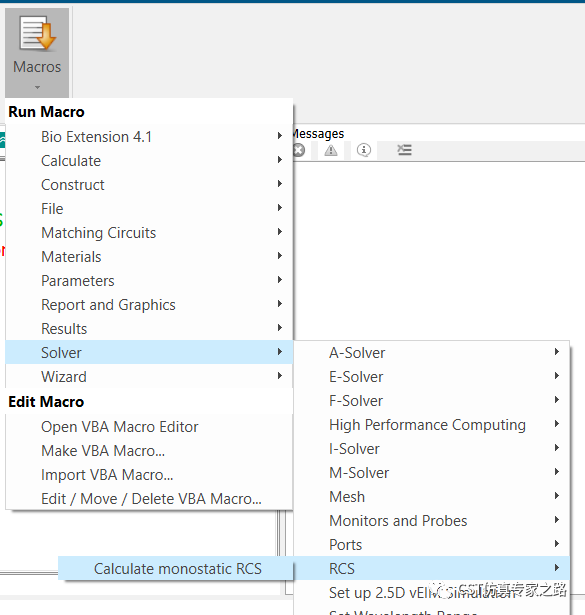

方法3：宏自动计算RCS

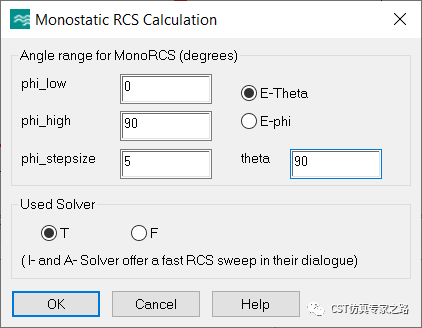

这个宏可以帮助我们自动扫描Phi角度，然后得到RCS线性结果。前提是定义远场监视器。

细节就掠过了，总之结果是一样的：

小结：

1. T-solver单站RCS可用远场监视器、RCS探针、远场电场探针（之前写过，需手动RCS公式），或者宏自动调用和扫描远场监视器，四个方法。本文介绍了三个。

2. T-solver 单站RCS多角度需要参数扫描角度，若用探针，则要在平面波后面，一起被扫描；若用远场，则直接后处理提取。二者与平面波都用theta和phi控制就很容易了。

3. 对于无限大平面上的小结构的RCS，推荐本案例中的平面波去耦法。注意，去耦平面的定义有三处，平面波，远场属性，以及RCS探针。一般默认是自动检测（接触open边界），也可如文中手动定义。

4. 本案例中的结果如果加密网格会更精确。
