超材料光子晶体色散图CST仿真实例
来源：CST仿真专家之路
更新时间：2024-06-23
阅读：
之前写过二维光子晶体六边形周期结构的色散图仿真，以及多重模式下利用布洛赫定理进行模式挑选。
2022新功能包括直接定义60度XY轴的六边形周期结构，得到色散图。使用六边形色散图模板，注意单位：

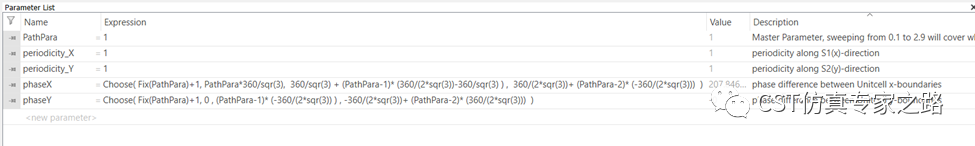

模板自动定义好60度的相位扫描公式和扫描参数PathPara:

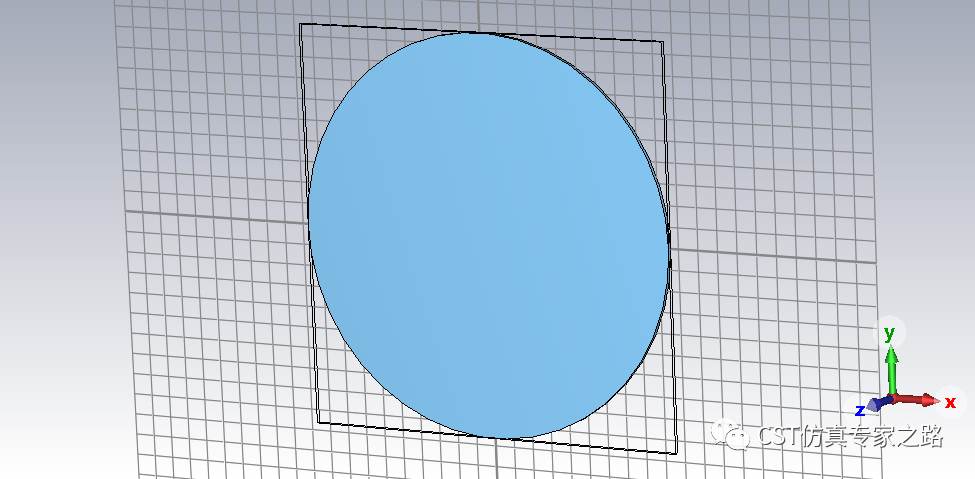

建模，与之前案例一样，是个真空圆柱孔，背景有材料但我们没显示。

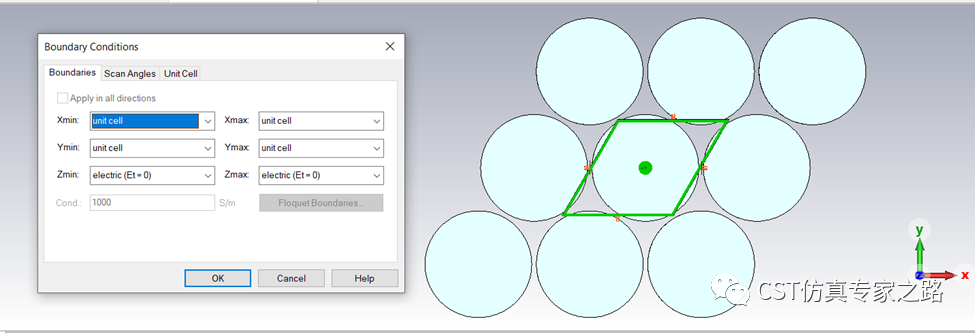

查看边界，单元边界加电边界，模拟TM模式：

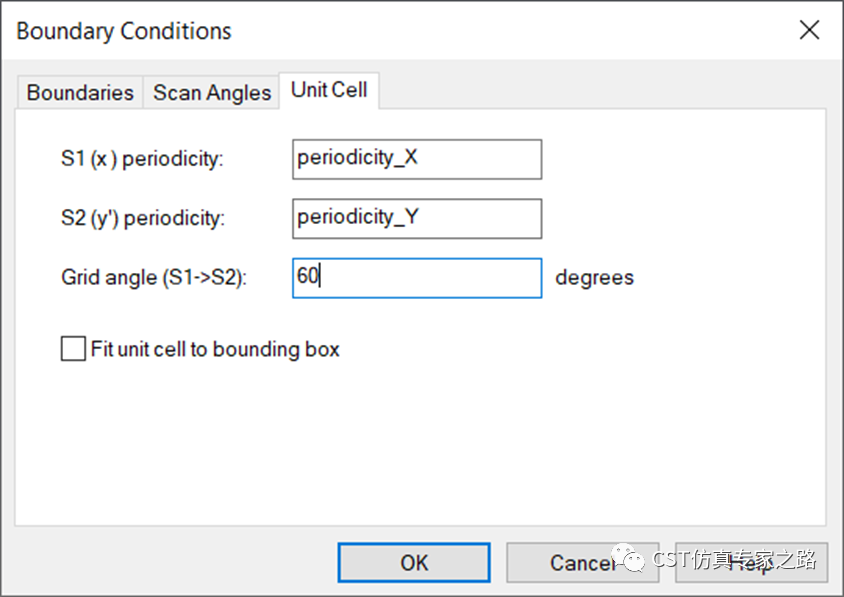

周期性默认为1，XY轴成60度：
E求解器设置：

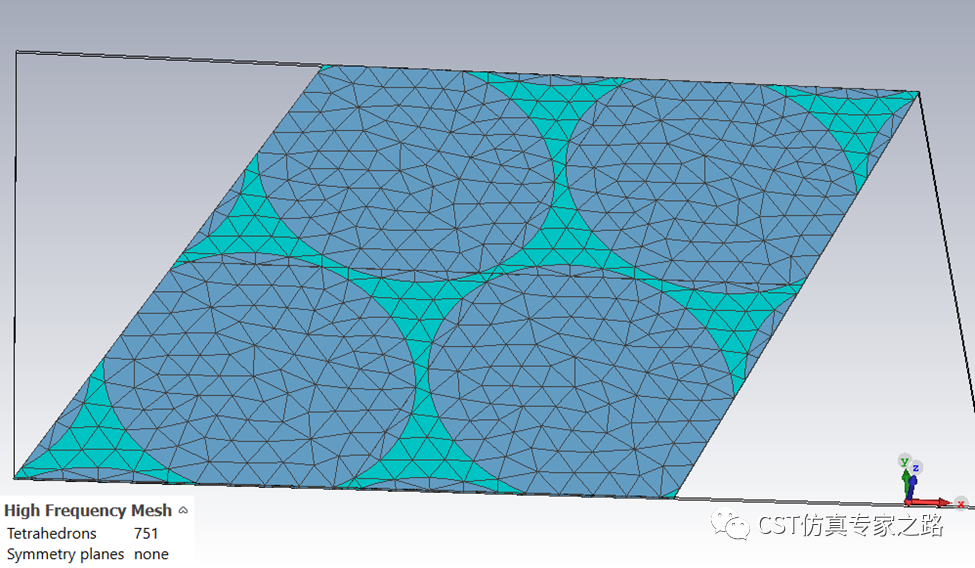

不要直接开始仿真，色散图需要扫参。可先查看网格：

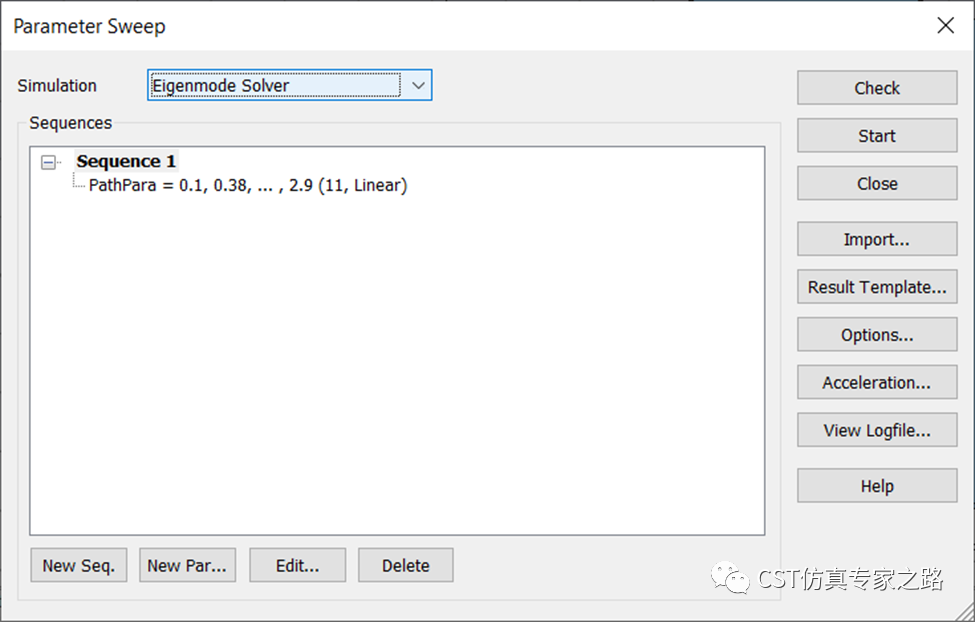

进入参数扫描，默认11个采样点开始扫描：

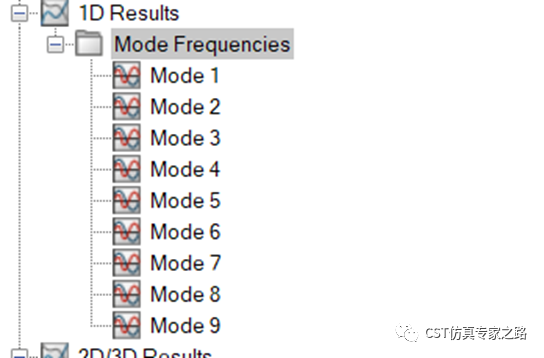

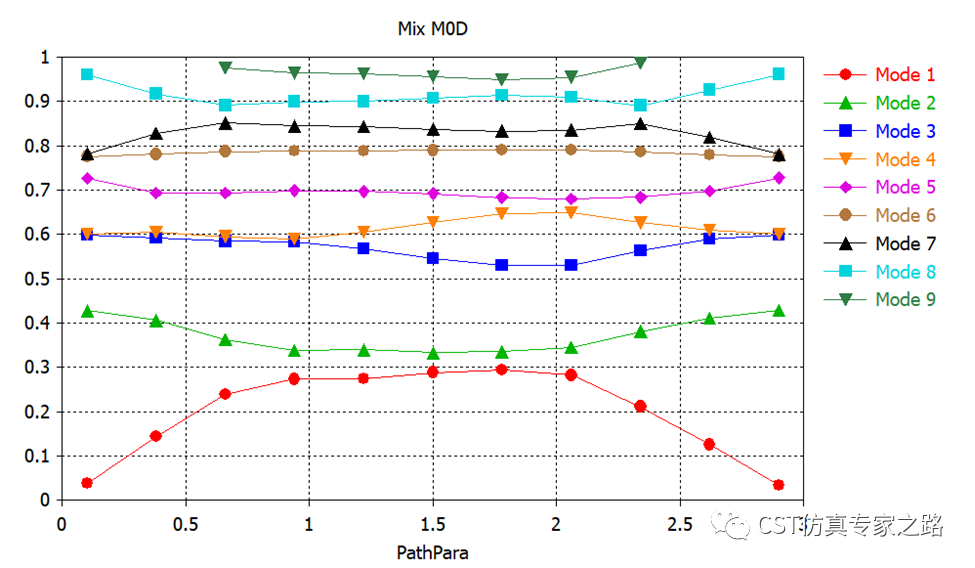

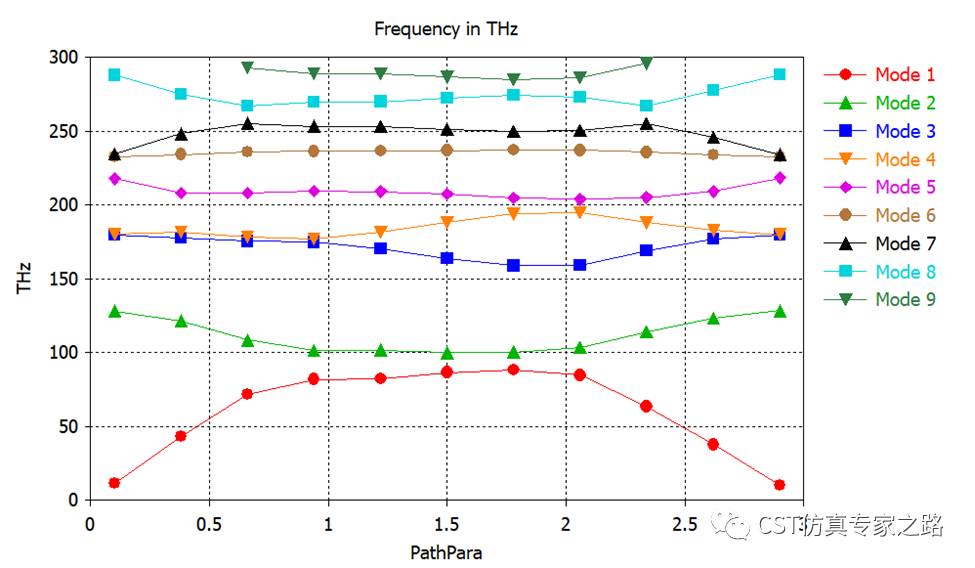

查看结果：

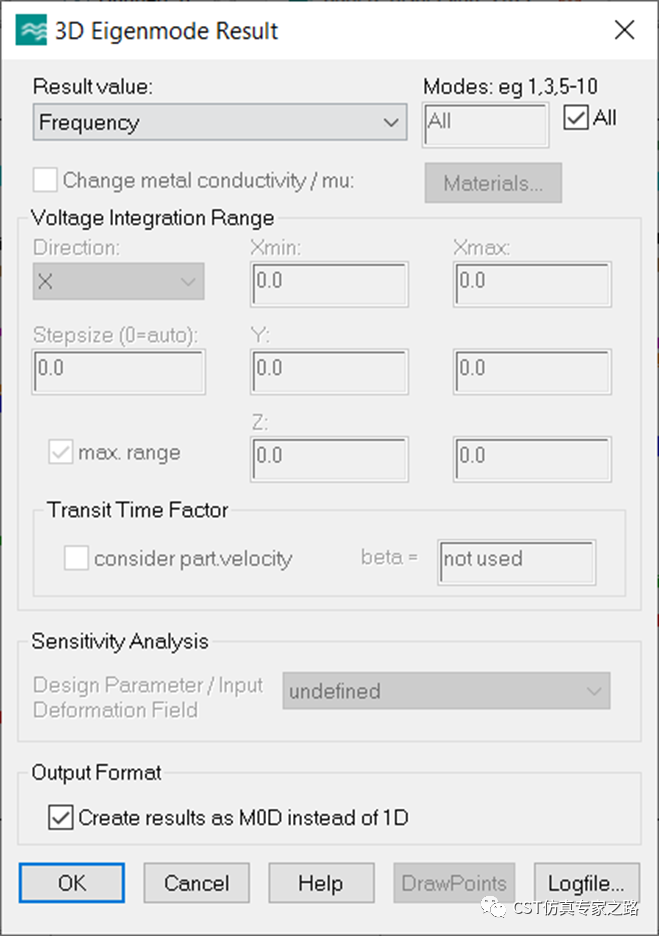

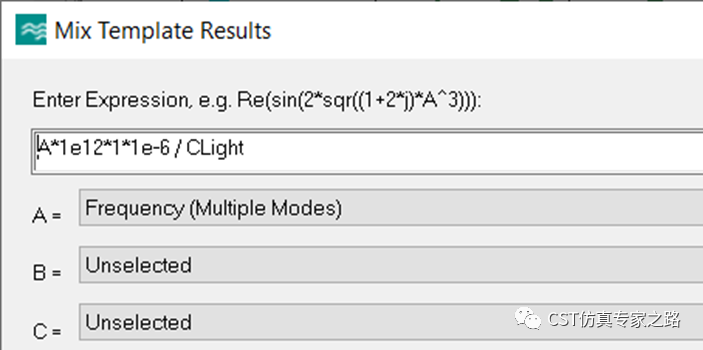

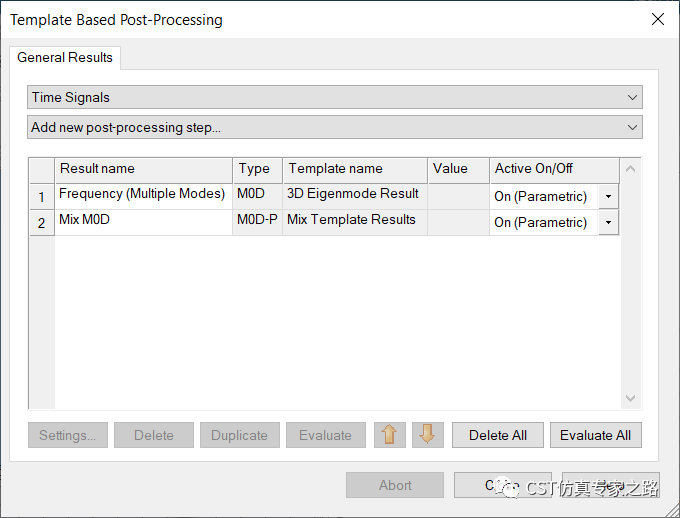

可添加后处理将结果归一化：

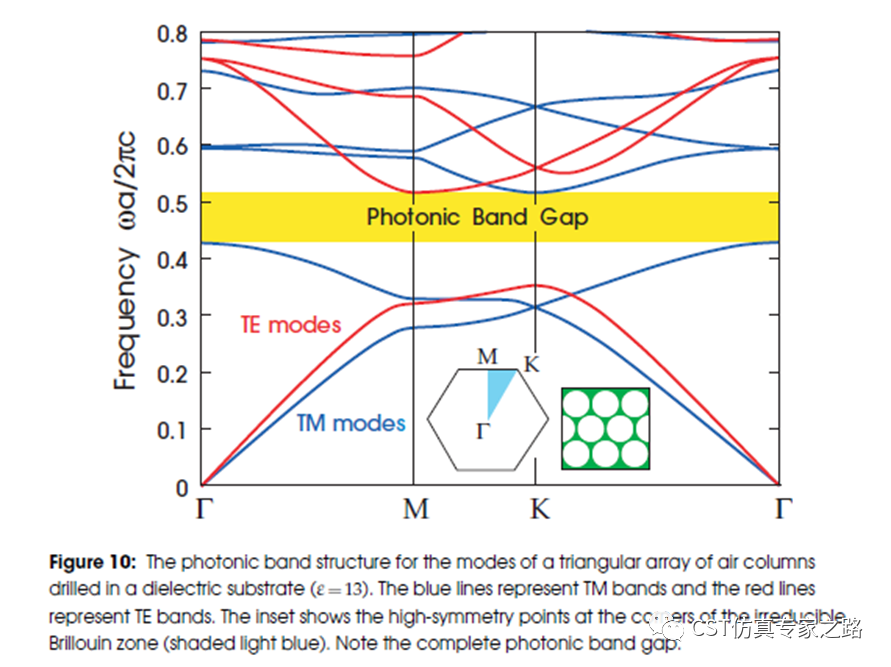

与旧版本手动方法的结果或文献结果一致：
参考文献：
J.D. Joannopoulos, “Photonic Crystals:Molding the Flow of Light”, Chap. 5
小结：
1. 2022.2版本新支持六边形结构的色散图直接求解，边界为单元，相位扫参公式由模板定义。
2. 旧版本方法已经介绍过了，色散图计算原理也写过很多，这里就不写了。
