CST共模电感仿真实例(4)-高频阻抗篇

本期将分享共模电感高频阻抗仿真，愿每个人都能在兜兜转转中找到自己的春天。

基于F slover的电感高频阻抗仿真

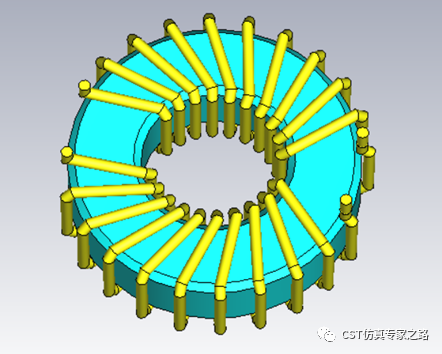

Step1：导入/创建电感模型，这里采用上期分享的共模电感模型。

Step2：创建磁芯材料；这里可以参考本系列中的仿真实例126：CST共模电感仿真建模篇——同心同力同向行中关于磁芯材料的建模。

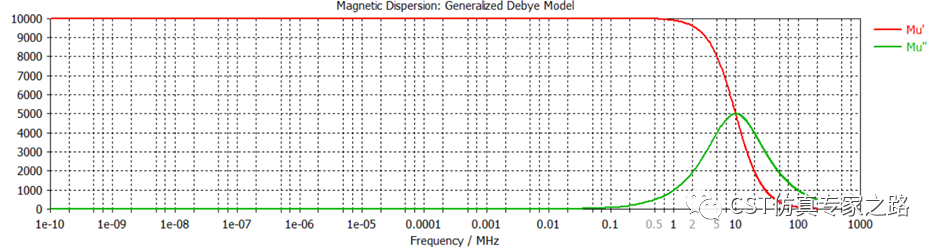

下图采用一阶Debye模型创建Mu-frequency的曲线，用来仿真共模电感的差共模感量及阻抗随频率的变化。

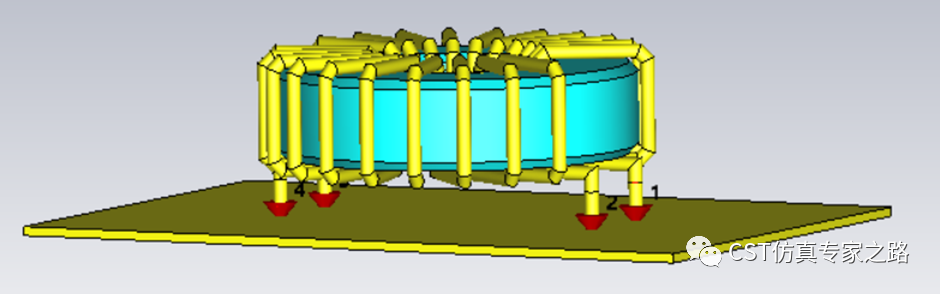

Step3：创建参考平面，添加离散端口，如下图所示

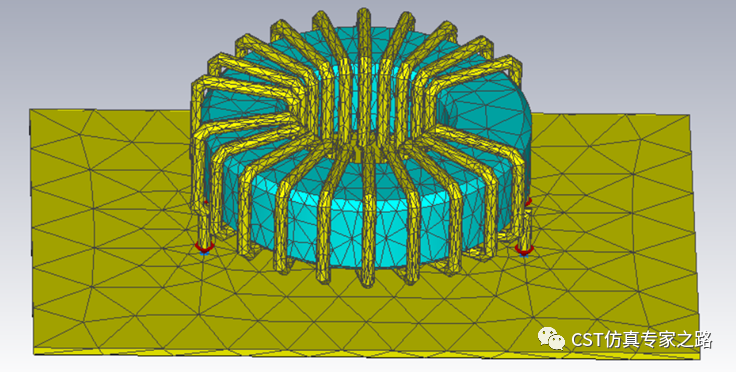

Step4：设置仿真频率，如0.15MHz—200MHz。设置网格，如果提前选择合适的仿真模板，网格通常可以采用默认设置。网格剖分如下图所示。

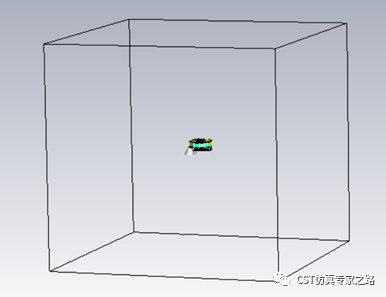

Step5：Background及边界条件设置。Background中的Surrounding distance尽量大，建议模型大小的5-10倍。边界条件可以设置为电边界或者OPEN。

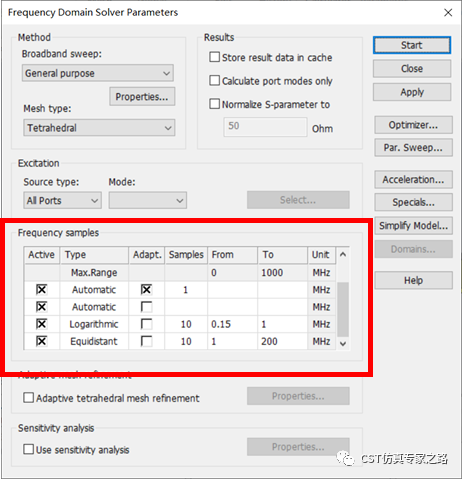

Step6：求解器设置；F solver通常使用默认设置。同时可以根据仿真需要，添加一些计算频点。

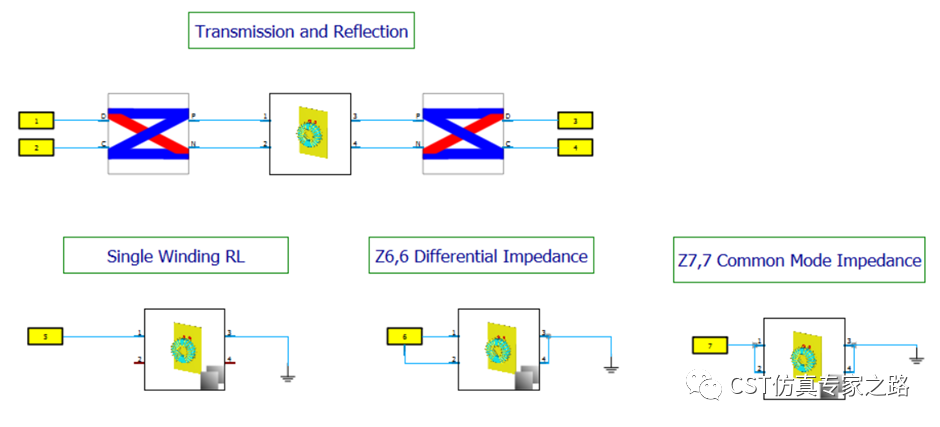

Step7：切换到schematic界面，创建差共模阻抗仿真电路及S-parameter Task，并激活Z参数。如下图所示。

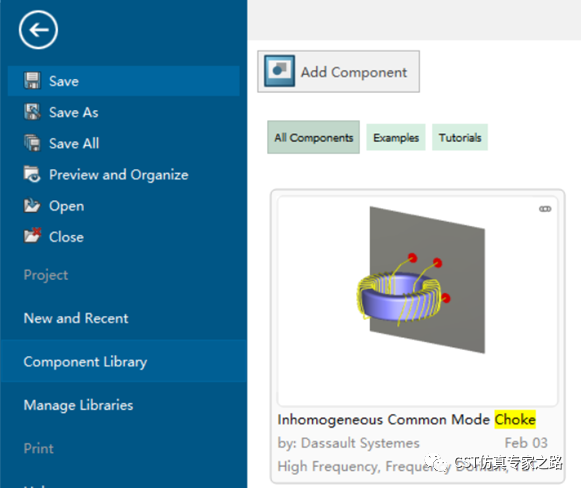

具体细节可以参考CST 2023 component libraries中的案例

【仿真结果分析】

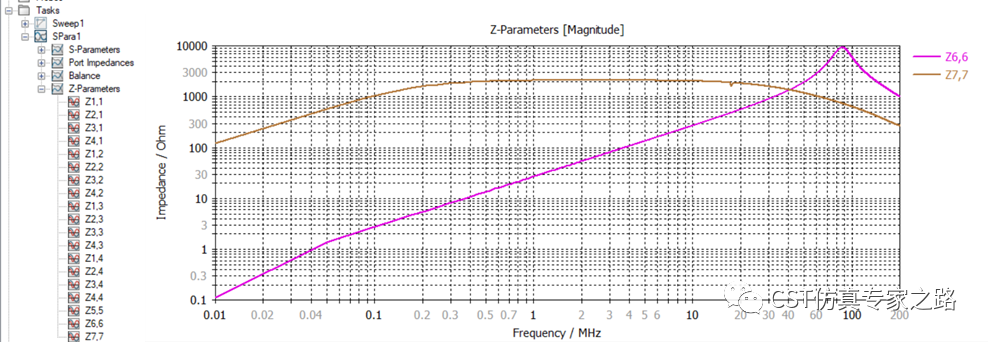

在Schematic界面Task -S-parameter的文件夹中可以查看差共模阻抗结果，如下图所示Z6,6为共模阻抗，Z7,7为差模阻抗。

以上和大家分享了基于F solver的共模电感差共模阻抗仿真。仿真方法简单而实用，一如春天用最朴素的温度让万物苏醒，充满希望。感兴趣的朋友可以去尝试，相信在美好的春光里，一定会有令人欣喜的收获。
