CST 防雷击电路EFT仿真（一）
来源：CST仿真专家之路
更新时间：2024-09-03
阅读：
本期介绍在CST中如何设置EFT浪涌发生器模型。

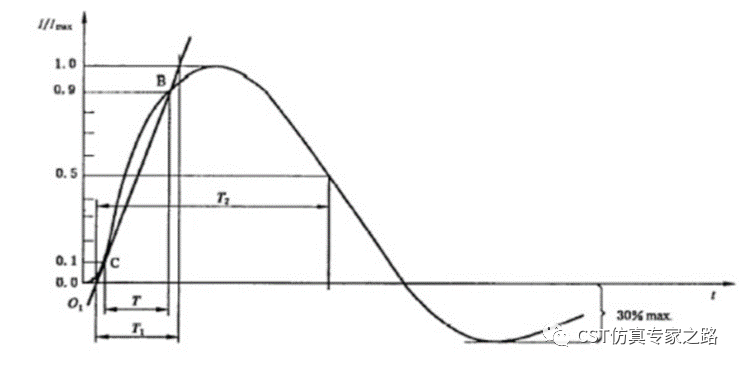

下图为IEC 61000-4-5中1.2/50us浪涌发生器开路电压及短路电流波形要求
波前时间：T1=1.67xT=1.2x（1±30%）us
半峰值时间：T2=50x（1±20%）us
波前时间：T1=1.25xT=8x（1±20%）us
半峰值时间：T2=20x（1±20%）us

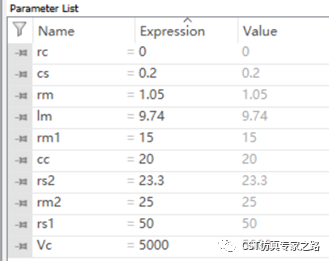

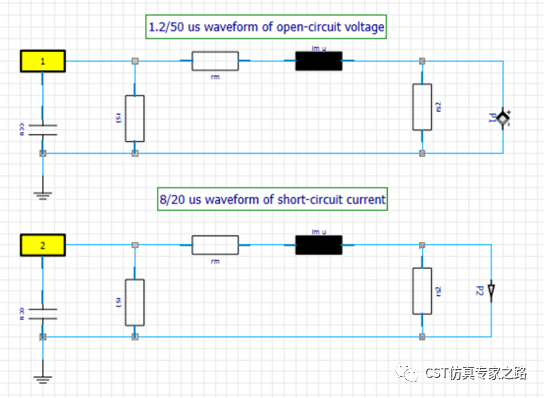

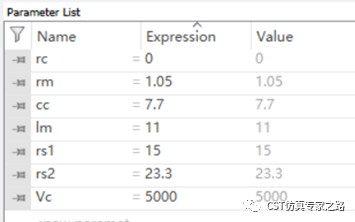

根据IEC 61000-4-5中提供的浪涌电路发生器电路及波形要求，在CST schematic中创建1.2/50 us浪涌发生器电路，参考如下（电路参数为笔者根据CST参扫仿真调试结果，仅供参考）
仿真电流电压波形如下

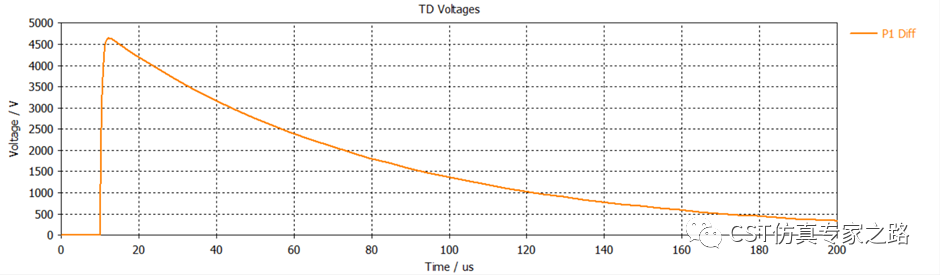

【1.2/50us 开路电压波形】

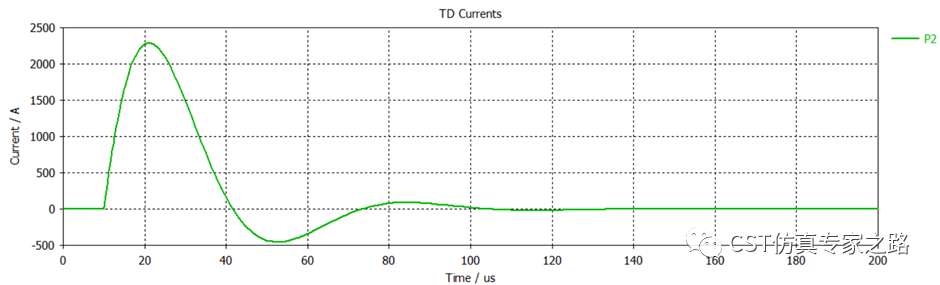

【8/20us 短路电流波形】

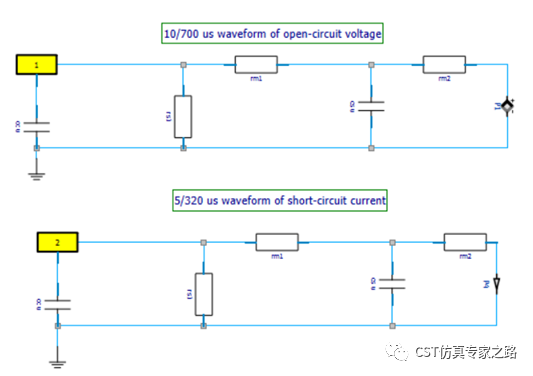

既然有了1.2/50 us的浪涌发生器，怎么能缺少10/700us的浪涌发生器呢。电路参考如下（电路参数为笔者根据IEC61000-4-5中提供，仅供参考）
仿真电流电压波形如下

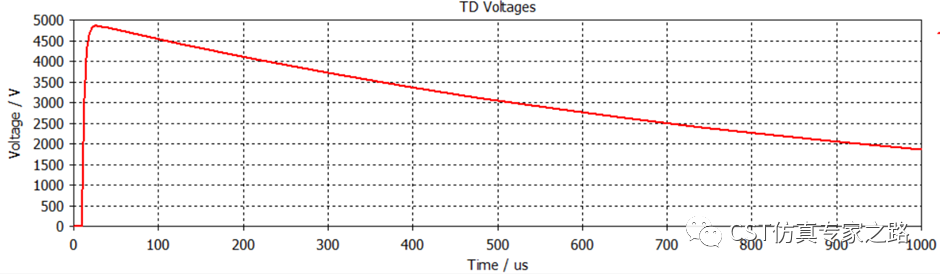

【10/700us 开路电压波形】

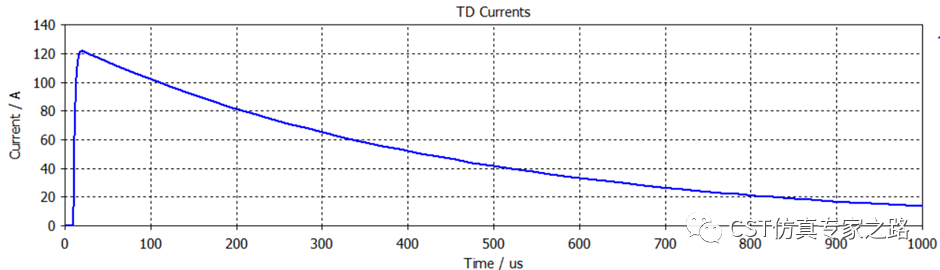

【5/320us 短路电流波形】
下一期会给大家带来常见电源端口防雷电路模型，且听下回分解。
