CST电动汽车IEEE62704-2 SAR仿真（二）

来源：CST仿真专家之路更新时间：2024-06-26 阅读：

作者 | Zhou Ming

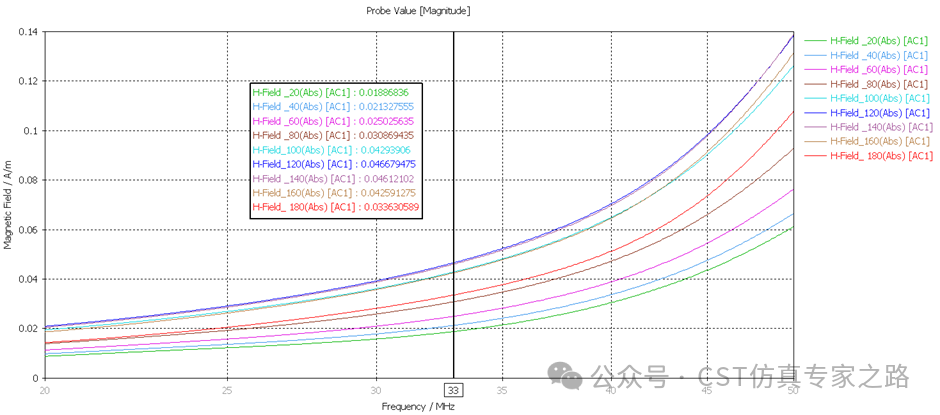

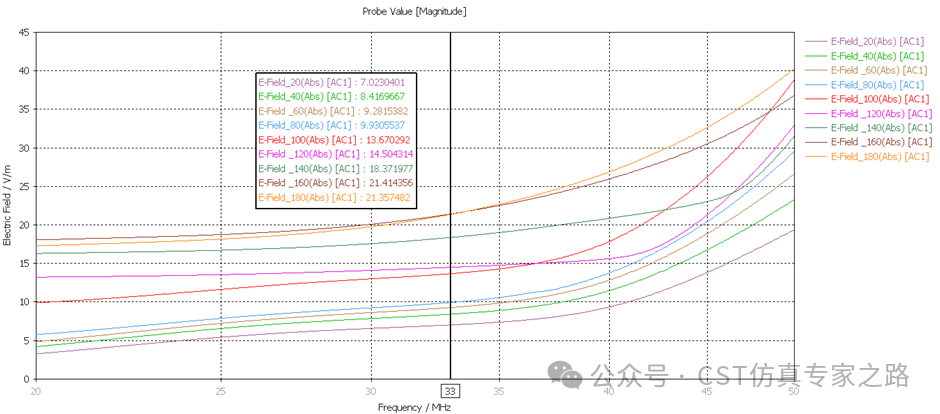

上一期我们介绍了人体模型的创建和校核方法，本期我们继续介绍整车和天线模型的创建及校核方法。下图是IEEE62704-2标准中定义的车辆模型校核场景，包括车辆、地面、后行李箱上方的天线。被检测点位于车尾20CM、高度从20-200CM变化的10个点，需要分别模拟出电场和磁场强度。

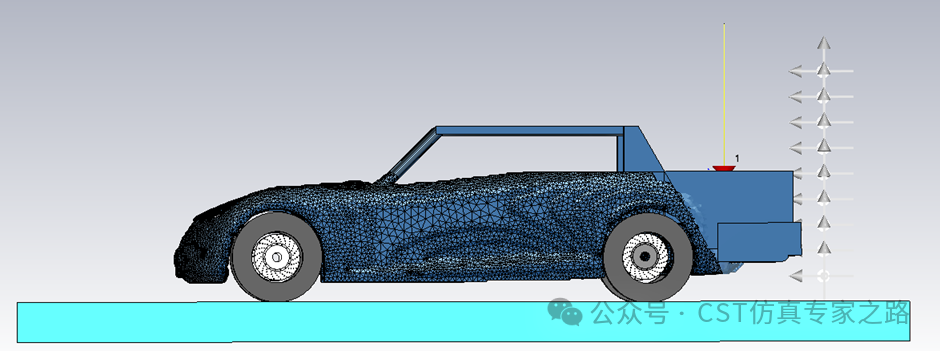

IEEE62704-2中的定义的车辆模型

单杆天线建模

IEEE62704-2中对单杆天线的长度进行了定义， 6种长度分别对应不同的频点，如下表所示。

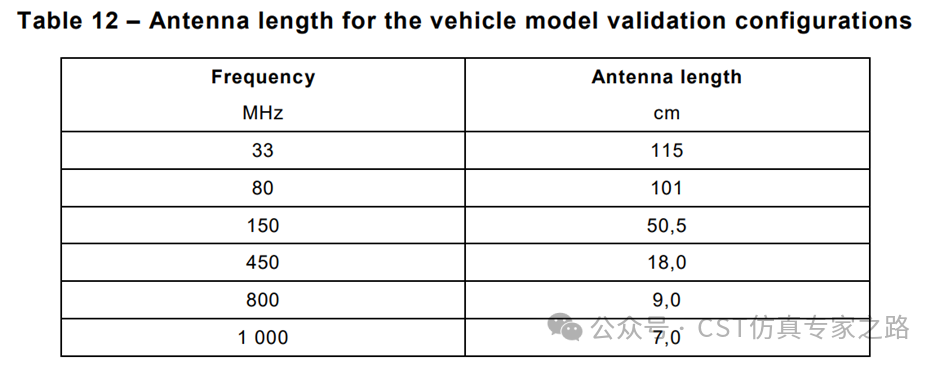

IEEE62704-2中的天线长度的定义

在创建单杆天线模型时，我们把天线长度设置为变量，通过参数扫描可以快速对不同长度的天线进行评估。

CST单杆天线模型

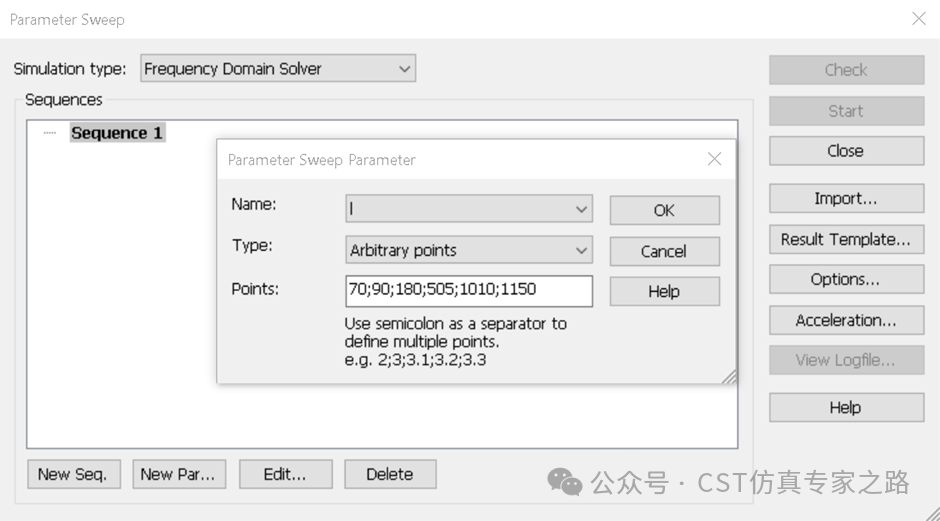

天线长度参数设置

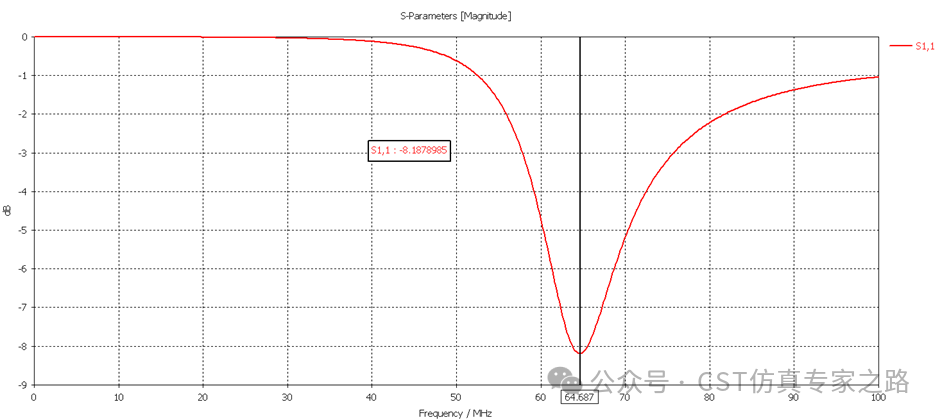

以33M对应的单杆天线为例，长度为115CM，这个长度要小于33M对应的1/4波长。从S参数结果也能看出，天线对应的谐振点在65M左右，在33M辐射效率非常低。针对这个问题，标准中也提到：All results are normalized to 1 W average power emitted from the antenna。我们可以通过调整激励信号的功率，确保天线的辐射效率达到1W（平均值）。
