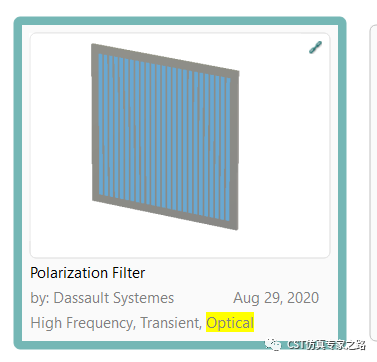

之前写过两个极化转换，没怎么用时域求解器，这期介绍自带案例，红外线频段的圆极化转线极化。

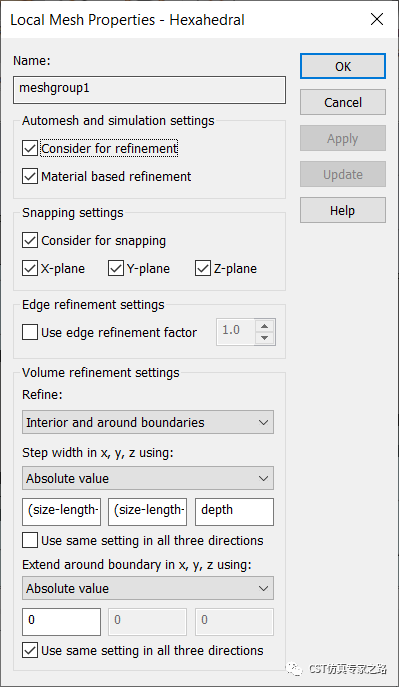

本案例结构简单，PEC金属本地加密：(size-length-gap)/4是XY方向的网格尺寸，size=16um，length=14um，gap是间距0.4um。depth是厚度0.3um，所以Z方向1个网格。

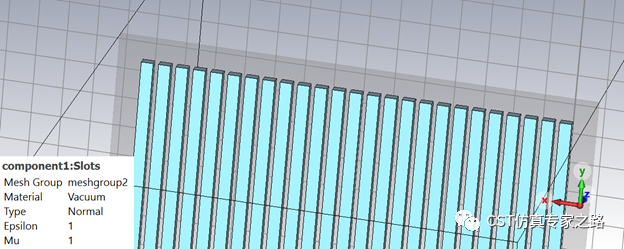

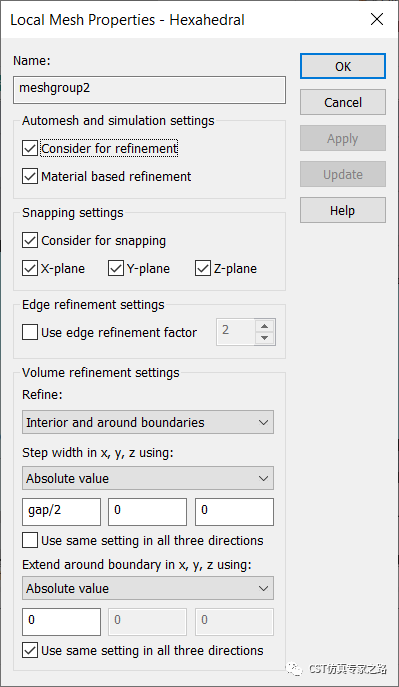

案例也对缝隙进行本地加密，空气盒子宽是参数gap，所以能够保证两个网格间距：

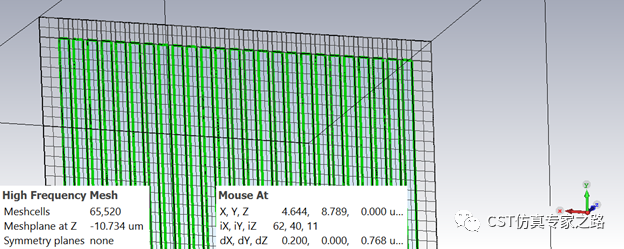

网格视图有绿线，说明PEC用的是singularity模型，精确。

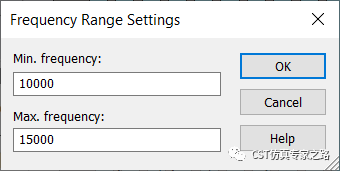

仿真频率10THz到15THz：

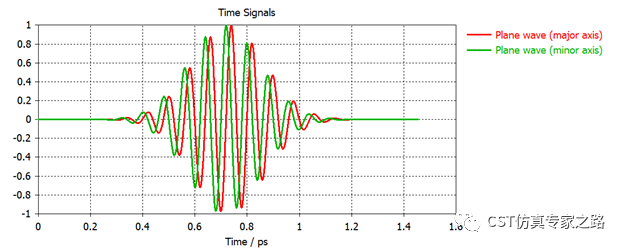

对应的时域信号：
添加监视器，有时域的电场：

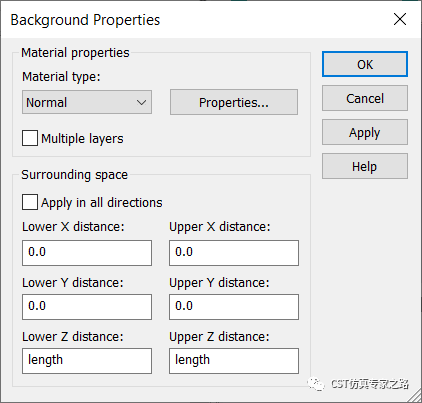

Z方向传播，背景距离加了14um：

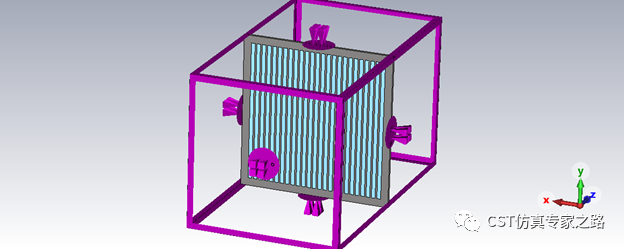

边界均为open：

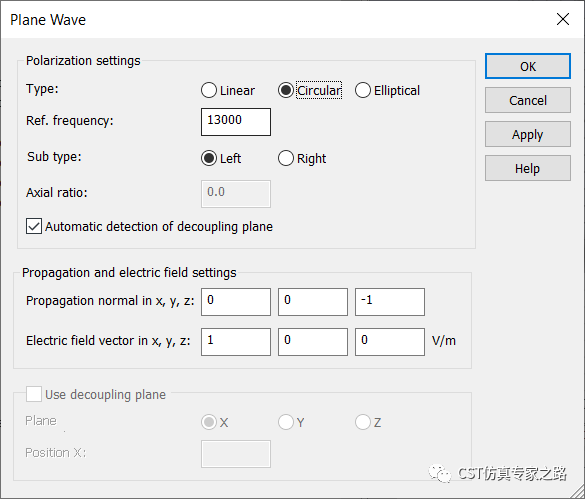

激励为左手圆极化的平面波：

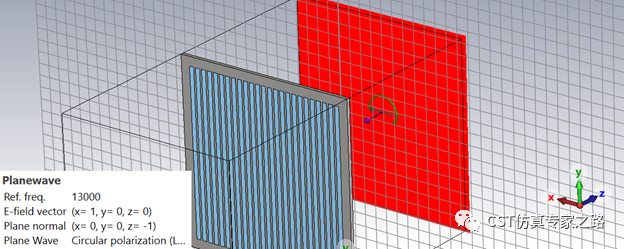

可在平面波的绿色箭头处判断旋转：
求解器收敛到-20dB而已，因为该结构基本无震荡，开始仿真：
时域电场, 可见圆极化被转换成线极化：
表面电流：
小结：
1. 时域本地加密可参数化，方便参数扫描设计。
2. 本结果的箭头大小类型颜色都有调整，用户可自己在properties设置。
3. 时域加平面波适合完整的超表面结构设计。
4. 本案例还可以加各种探针查看转换效率等等。
