CST系统级RS仿真（六）- 单点加扰模式仿真

作者 | Zhou Ming

上一期介绍了扫频模式的仿真，CST系统级RS仿真（五）——EUT测试布置建模及扫频模式仿真 。通过前面的扫描模式仿真，可以看到cable上有多个频点噪声较高，我们选择其中一个比较高的183.6MHz，这是一个潜在的风险点，接下来我们进行单频点加扰仿真。

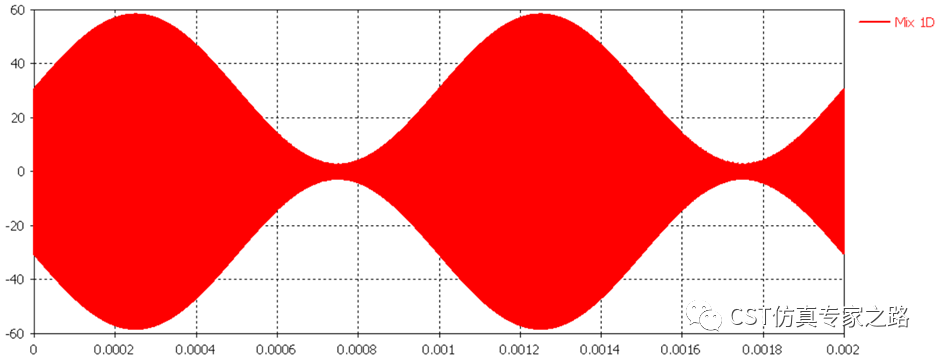

大家还记得我们介绍过如何生成调制信号，CST系统级RS仿真（四）——生成RS调制信号 。根据CST系统级RS仿真（三）——RS仿真场地较准（单点加扰模式）提到的校准方法，我们需要对这个调制信号进行幅度修订。以10V/m的干扰等级为例，原始信号要乘以15.4，得到真实的激励信号，经过幅度修订后，调制信号的峰峰值接近120V。

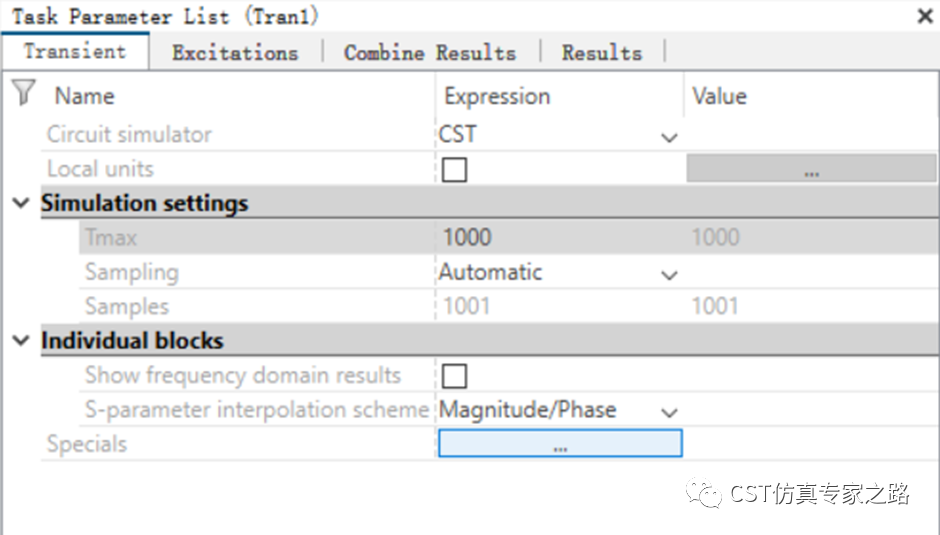

接下来创建Trans任务，因为调制信号的周期比较长，建议仿真时间>1000us，这样能够看到一个完整的调制周期信号。

经过仿真之后，我们最终拿到了调制信号加扰情况下，受扰设备上的干扰波形。

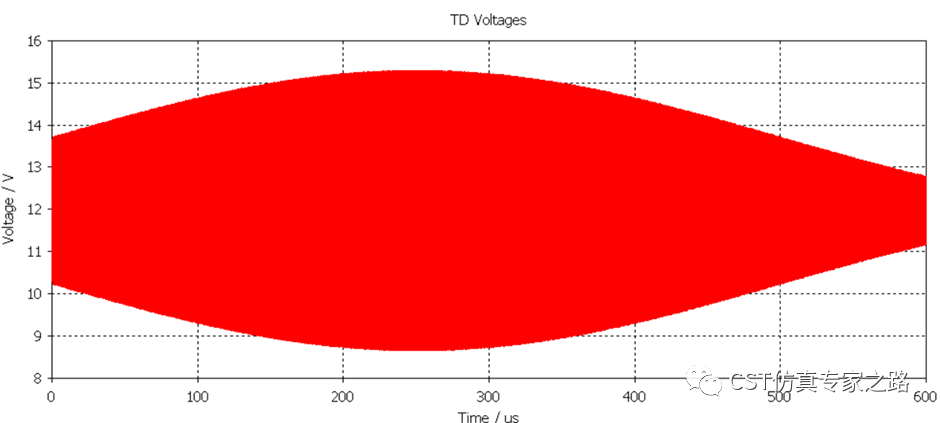

下图是DC+与DC-之间的差模噪声，从时域波形可以看到调制信号的包络，这也是时域仿真的优势。

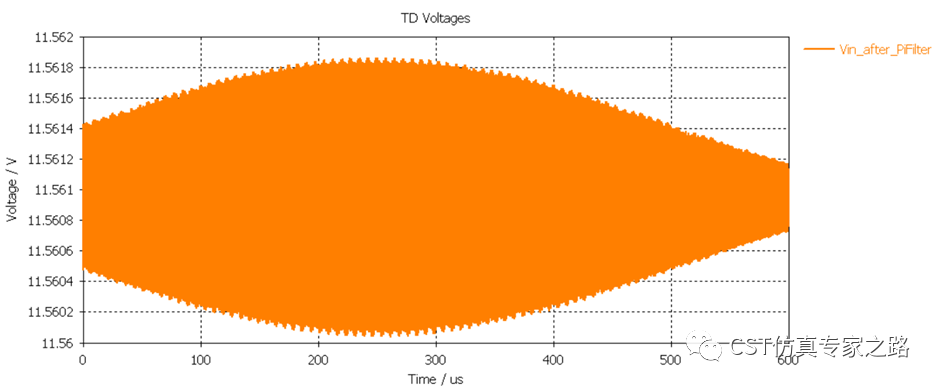

下图是PCB板上C1_1_2电容上的差模噪声。

我们在RS仿真过程中，还可以同时给电源添加开关激励信号，这样电源也可以处于工作状态，这里不再举例，感兴趣的小伙伴可以自己尝试。

至此，关于系统级RS仿真的内容我们已更新了六期，涵盖了从天线建模、场地校准、信号生成、测试布置到最终施加干扰的各环节。该系列暂告一段落，仍欢迎各位读者留言讨论。
