CST仿真分析频率选择表面FSS特性

“约在2018年底OPERA被法国达索收购，现在CST和OPERA被整合成一套全波电磁场解决方案软件。

OPERA和CST在一部分功能上甚至是重合的，如CST的粒子工作室和OPERA的粒子束模块SCALA，这些对比我们也将在之后的文章中做一些对比。

同时对于CST的高频部分我们也将开展做一些真实案例供参考交流。”

频率选择表面对电磁波具有一定的频率特性 , 即当FSS的金属贴片单元谐振在电磁波的频率上时 , FSS对这一频率的电磁波全反射 ( 近似于全金属表面 ) , 而远离此谐振频率的电磁波可以透过FSS( 近似于FSS不存在 ) 。由此 , FSS作为无源滤波器广泛地应用于微波和光学领域。下面介绍一个用CST仿真的FSS的案例，供大家学习参考以及熟悉CST的仿真功能

1模型导入

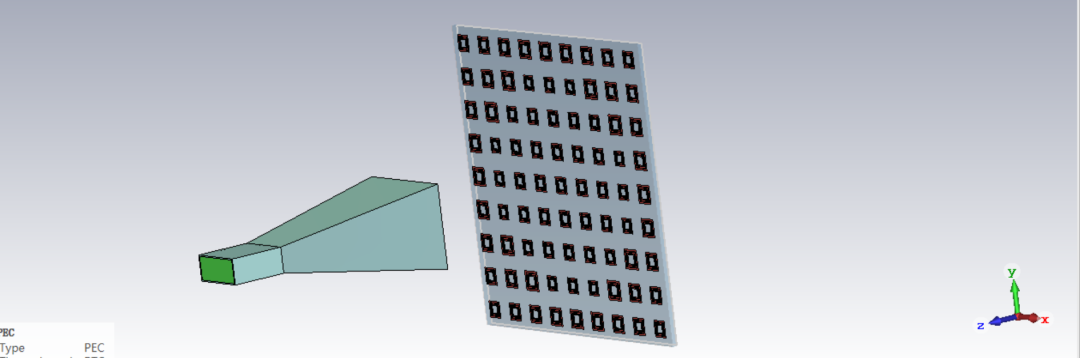

导入后的模型如下图所示：

2材料设置

材料设置如下图所示：

3波导端口设置

端口设置示意图如下图所示：

4设置监视器

首先我们先确认一下是否添加了远场监视器，在界面的左侧导航栏，如下图所示：

这里面我们只选取了f=5.6GHz的频点下的远场监视器，也可以根据自己的需求添加不同频点的监视器，如下图所示：

5分析远场结果

在完成仿真后，我们在导航栏下可以看到farfileds文件下，f=5.6GHz的远场方向图，如下图所示，

左下角的数据显示，FSS的增益为18.81dB，辐射效率为0.946dB, 总的辐射效率为0.9150dB。
