CST系统级RS仿真（四）- 生成RS调制信号

作者 | Zhou Ming

CST系统级RS仿真（一）——天线建模

CST系统级RS仿真（二）——RS仿真场地较准（扫频模式）

CST系统级RS仿真（三）——RS仿真场地较准（单点加扰模式）

本期继续CST系统级RS仿真，前几期我们已经介绍了天线建模及场地校准的方法，今天我们介绍如何生成RS调制信号。

根据IEC61000-4-3标准要求，RS测试需要采用幅度调制（AM）信号，在开始正式的系统级RS仿真之前，我们还需要解决调制信号的问题。

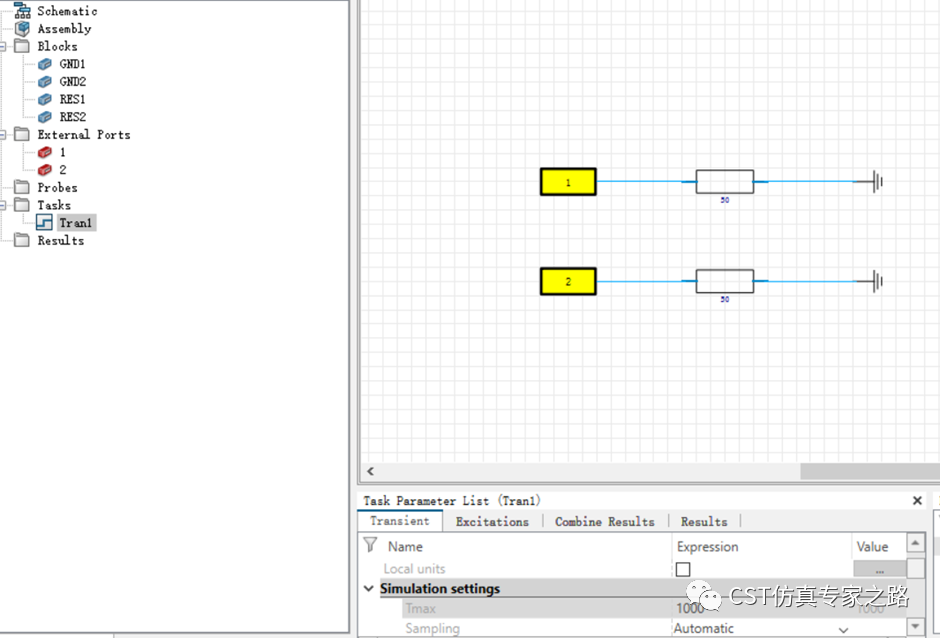

首先，在CST电路工作室里创建两个简单电路，如下图所示。

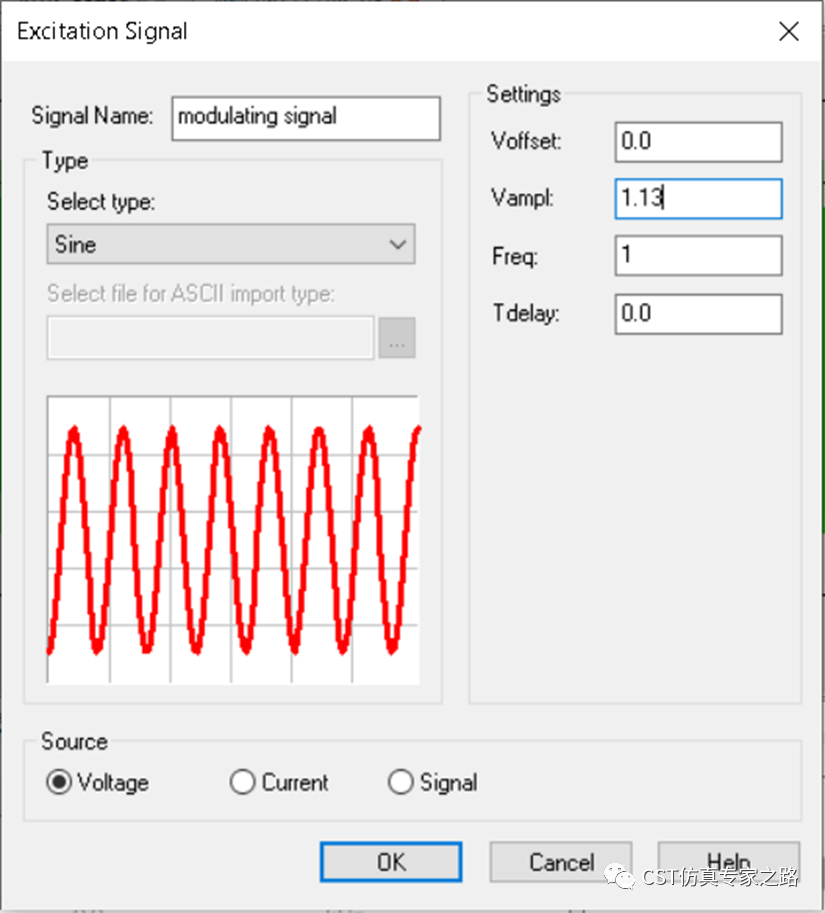

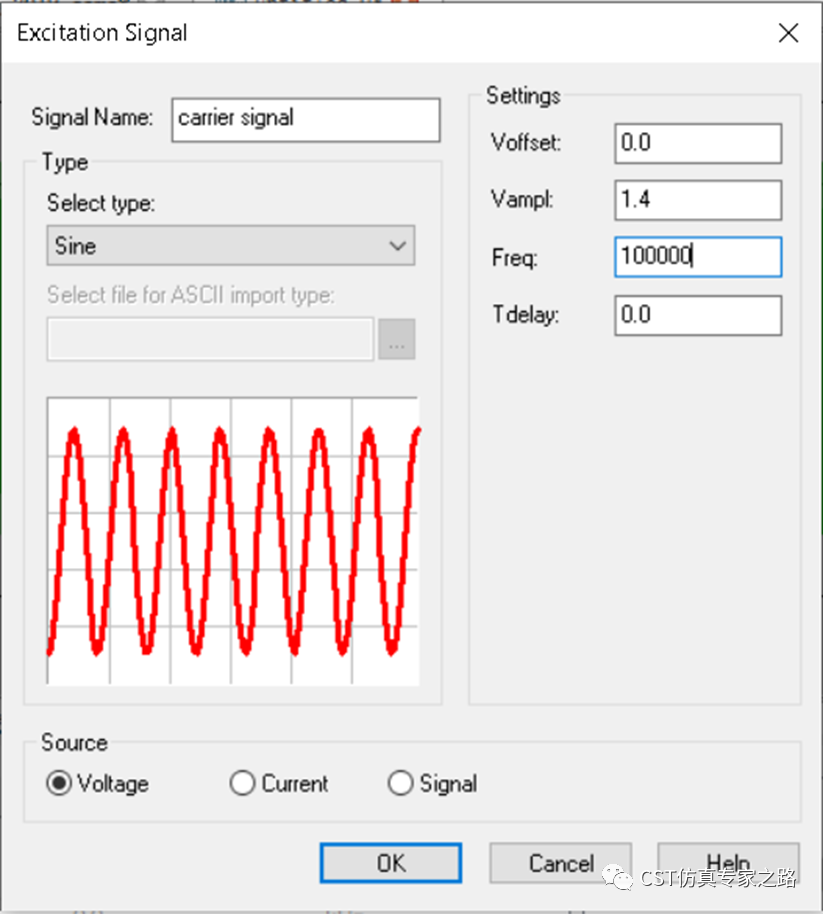

第二步，分别定义调制信号（1KHz正弦波）和载波信号（主要根据设备出故障的频点来设置，此处我们模拟1MHz的射频干扰）。

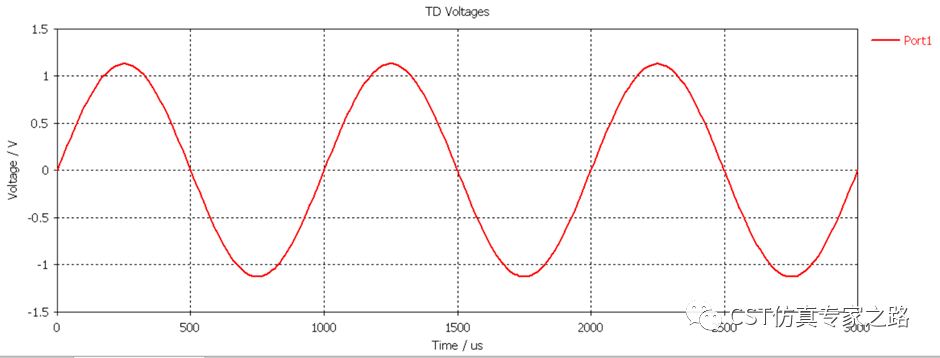

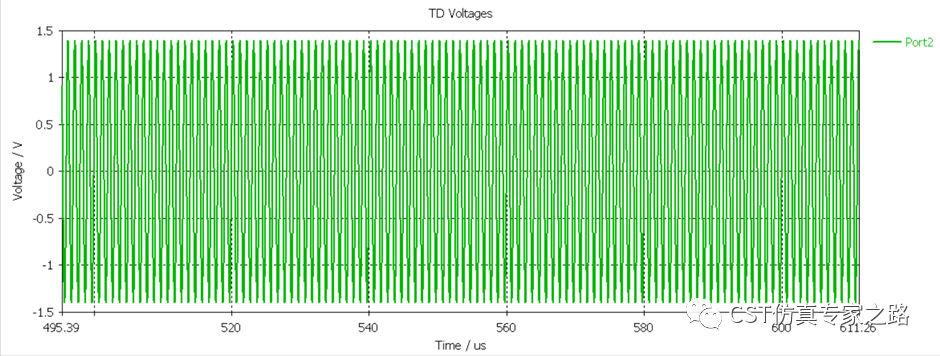

运行之后，可以看到1KHz（port1）的调制信号，以及100MHz的载波信号（port2）。

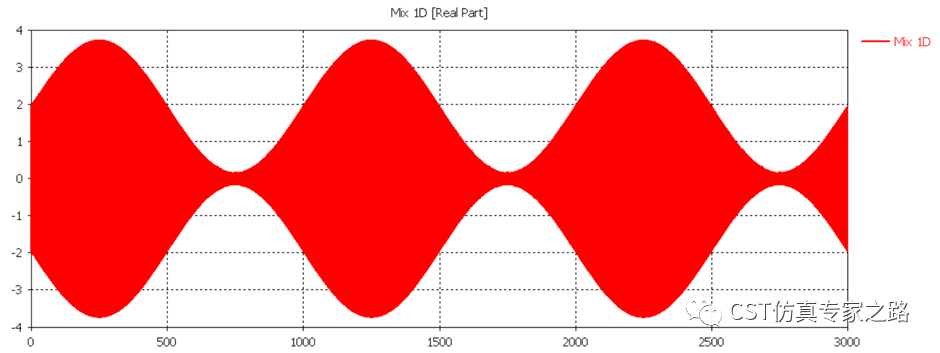

第三步，根据信号调制公式，在CST post-processing中写入公式，对port1和port2的信号进行后处理，得到100MHz经过1KHz正弦波80%调制后的信号，如下图。
