CST系统级RS仿真（三）- RS仿真场地较准（单点加扰模式）

作者 | Zhou Ming

CST系统级RS仿真来到第三期。之前，我们介绍了

CST系统级RS仿真（一）——天线建模 ,

CST系统级RS仿真（二）——RS仿真场地较准（扫频模式），

这次我们来模拟单频点干扰模式。

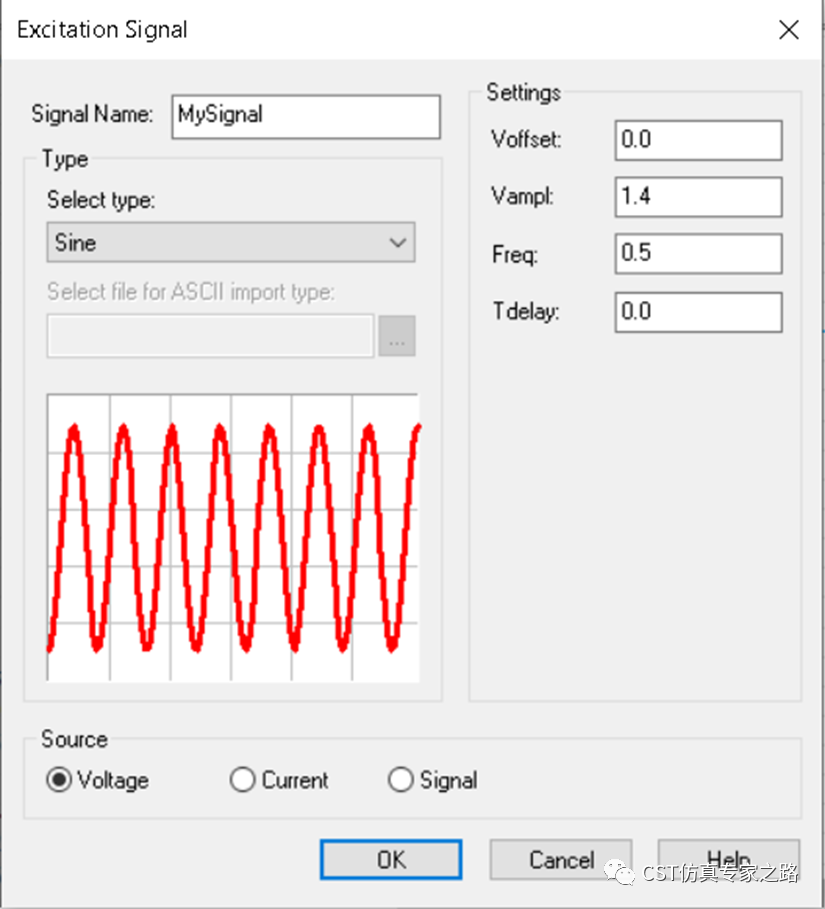

首先，在CST电路工作室创建一个trans任务，激励信号设置为500MHz的正弦波信号，以模拟500MHz的干扰，电压设为1.4V，即峰峰值2.8V。

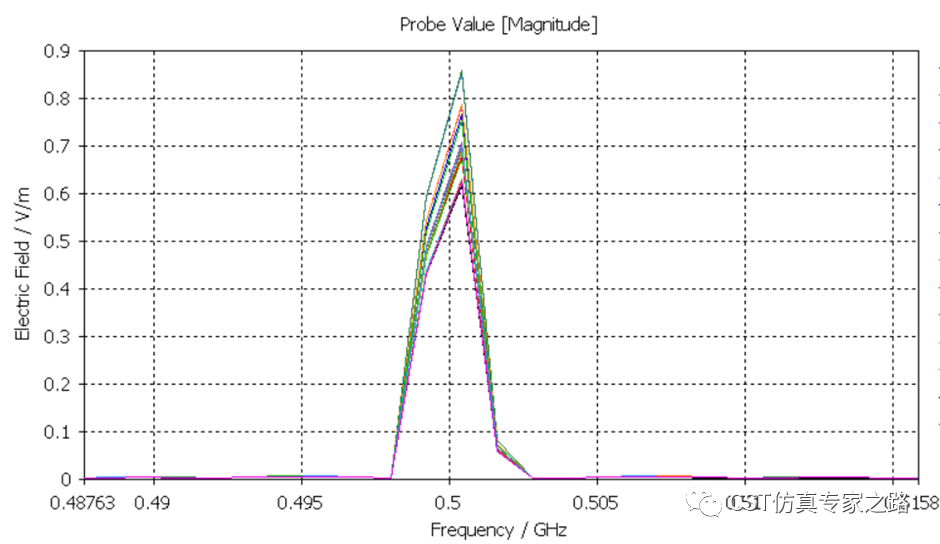

从16个E-probe上，可以看到3m处场强大概在0.63-0.85V/m之间，我们取0.65V/m作为基准值。通过简单的数学计算，如果目标场强是10V/m，那么激励信号需要增大10/0.65=15.4倍。

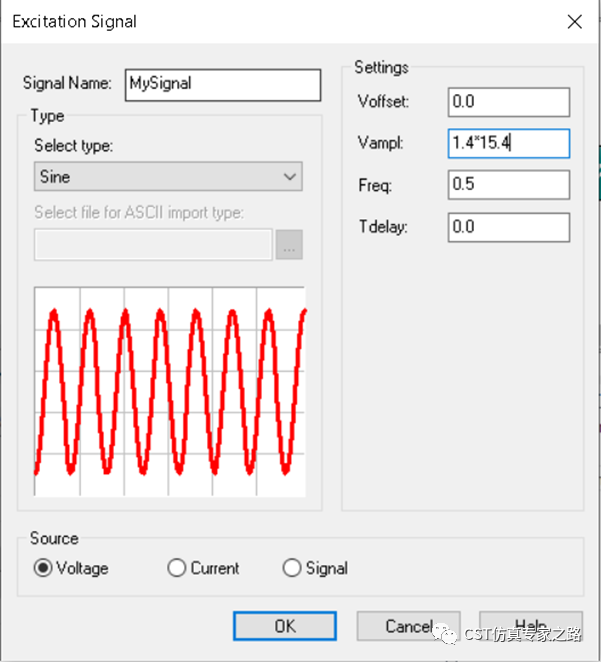

接下来，我们重新设置激励信号的电压值，如下图所示。

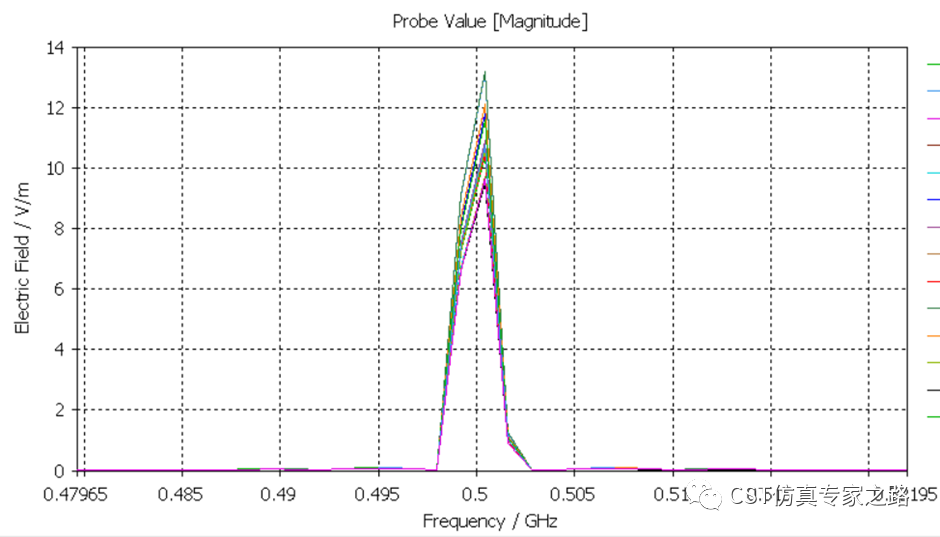

重新在电路中运行trans任务后，再次回到3D界面，我们可以看到16个E-probe中，至少有12个的场强满足10V/m要求。

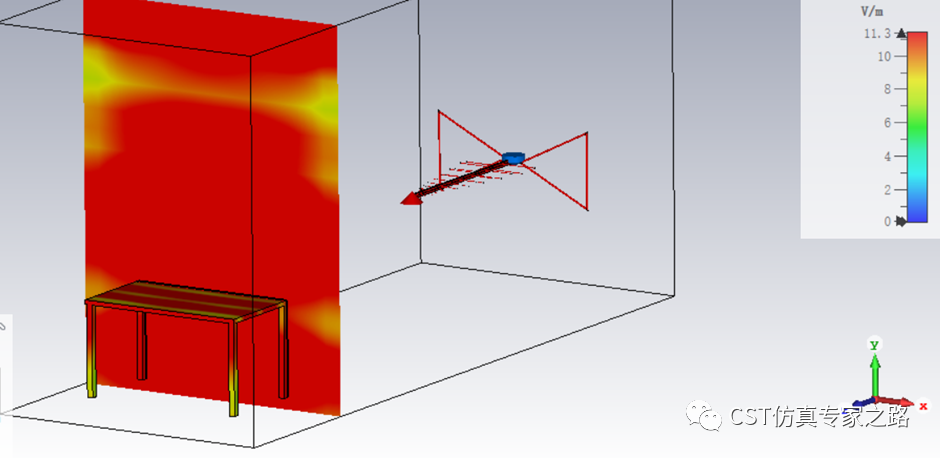

通过2D结果也可以看到测试区域的场强的分布非常均匀，满足测试要求。到此，场地较准仿真全部完成。
